CAM220 ARパック

品番:T70453
日本語操作マニュアル付 製品保証3年延長サービス付

▶︎ AR200 日本語マニュアル.pdf

▶︎ CAM220 IP カメラ 日本語マニュアル.pdf

※どれを選んで良いか分からない方も問い合わせください。

¥ 179,500


製品情報:

製品説明

Raymarine ClearCruise™ Augmented Reality

ClearCruise™AR

ようこそ。近未来的な世界へ

ClearCruise™ARは、RaymarineのAxiom®多機能ディスプレイをより賢く、よりスマートに強化します。

まずは動画をご覧下さい。


CLEARCRUISE™ARの特長

CAM220 ARパック

「ブイ」も表示させたい場合は、NAVIONICSのみが対応しています。
スマートな決定を下す

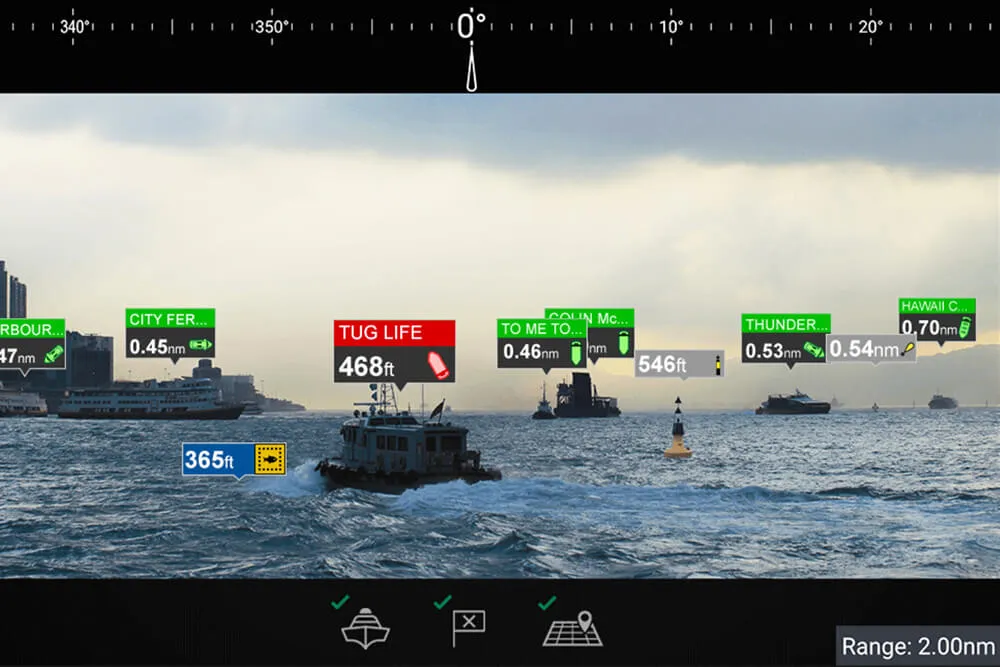

HDビデオにオーバーレイされる重要なナビゲーションオブジェクトを参照してください。

AISを装備した船舶の交通量とチャート付き航法援助は、生き生きとしたダイナミックなビデオ画像上で豊かなグラフィックスで明確に識別されます。

現実映像のウェイポイントを

近くのマークやウェイポイントを視覚化して簡単にナビゲートできます。

ClearCruise ARテクノロジーは、曇った日に安全なチャンネルの端をマークしているブイを簡単に選ぶことができます。。

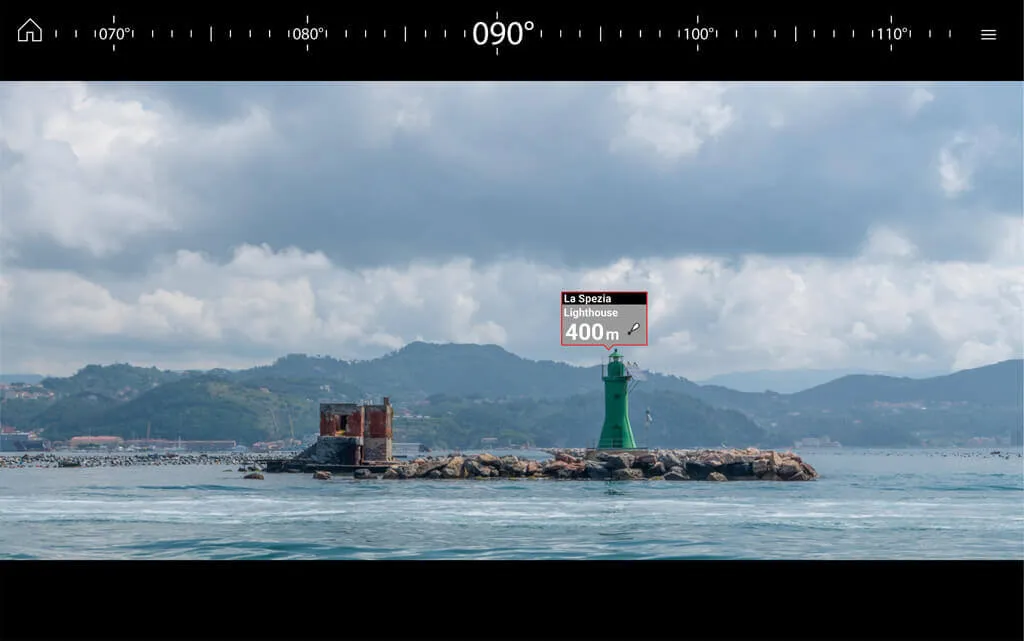

複雑なナビゲーション状況を理解

メジャーなチャートオブジェクトは、瞬時にヘッドアップ認識されます。

ClearCruise ARテクノロジーは、保存されたウェイポイントとマークがどこにあるかを視覚的に示します。

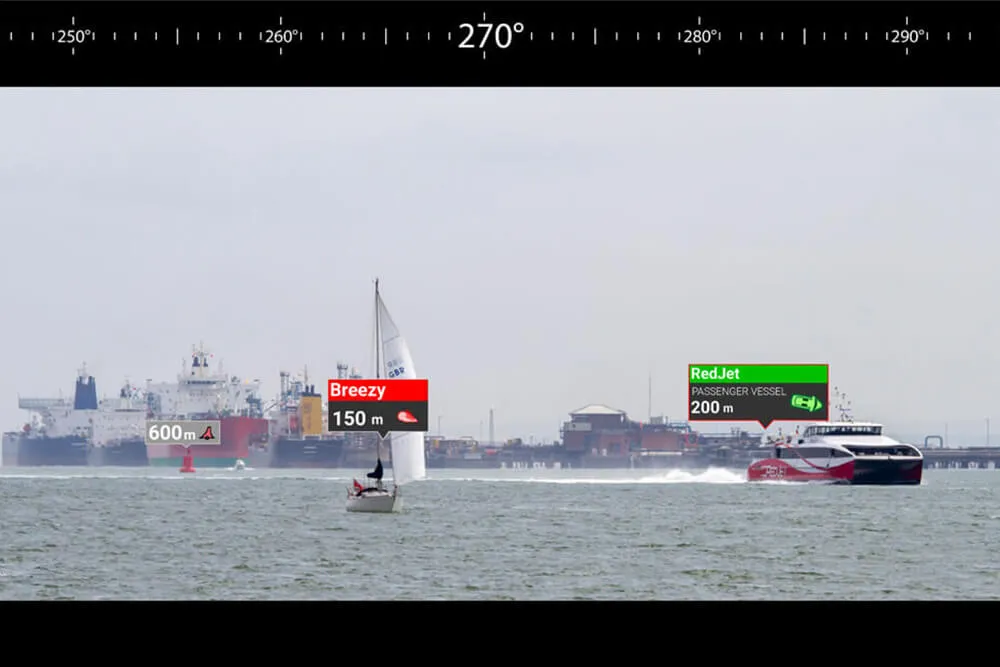

近くの海上交通を認識して対応

色分けされたラベルにより、即時の識別、ステータス、およびリスク評価Live AISターゲットが提供されます。

ClearCruise ARは、水平線上にAIS装備船の肯定的な識別を提供する。

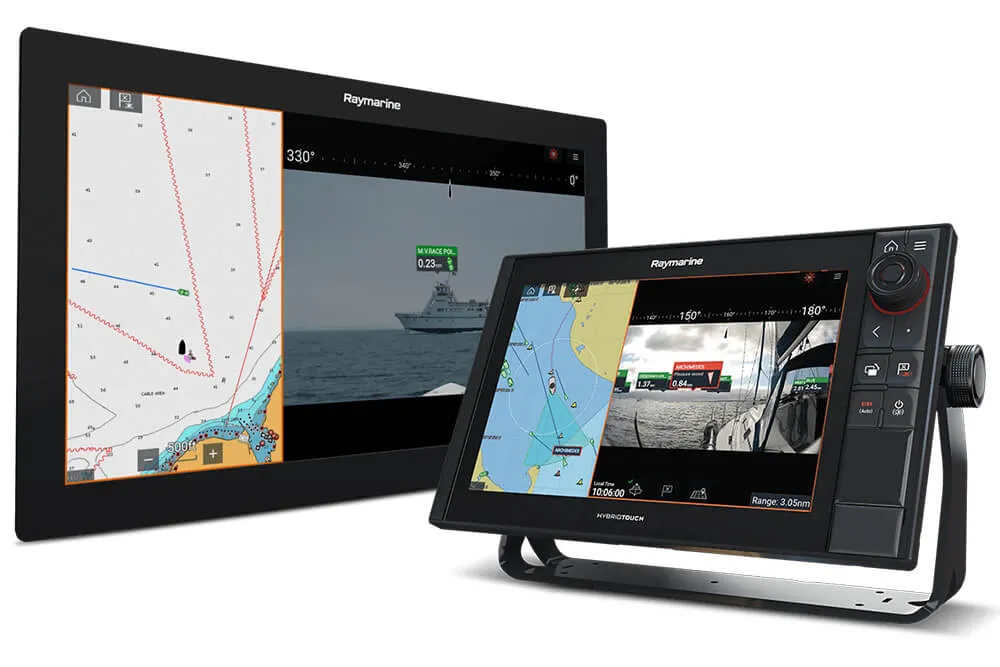

未来的な拡張現実(AR)を体験

CAM220 ARパック

ClearCruise ARを使用すると、Raymarine Axiomユーザーは、Axiomの高精細ビデオディスプレイに直接重ねられたナビゲーションオブジェクトを使用して、よりスマートな意思決定を行うことができます。

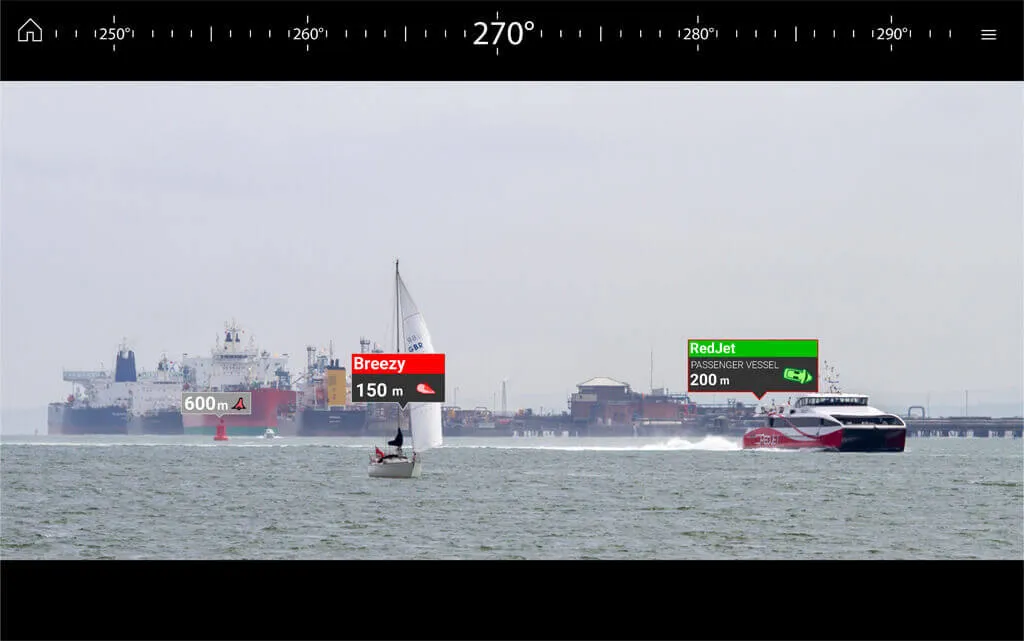

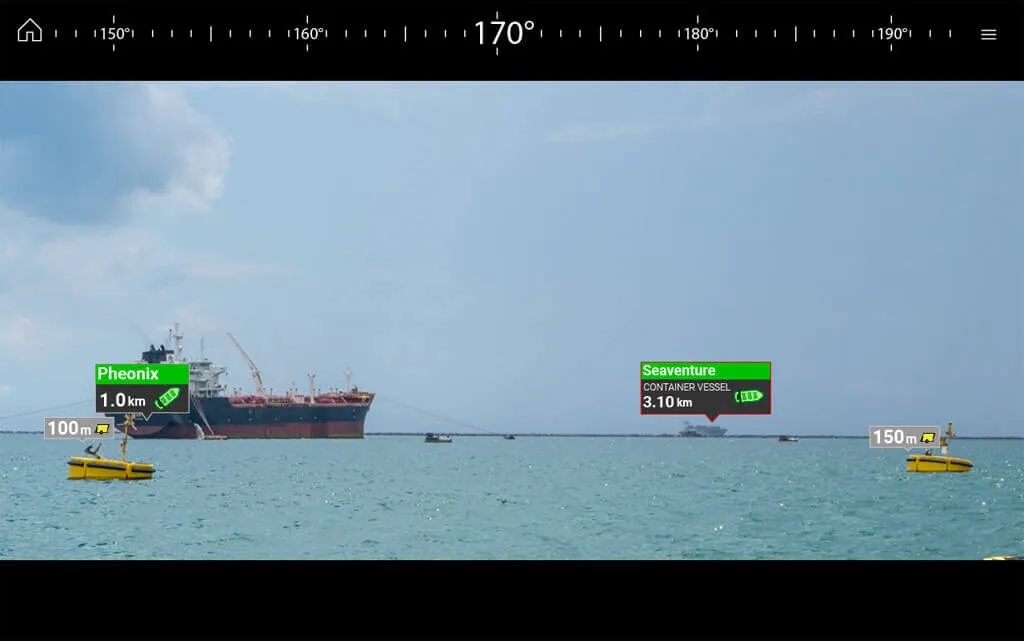

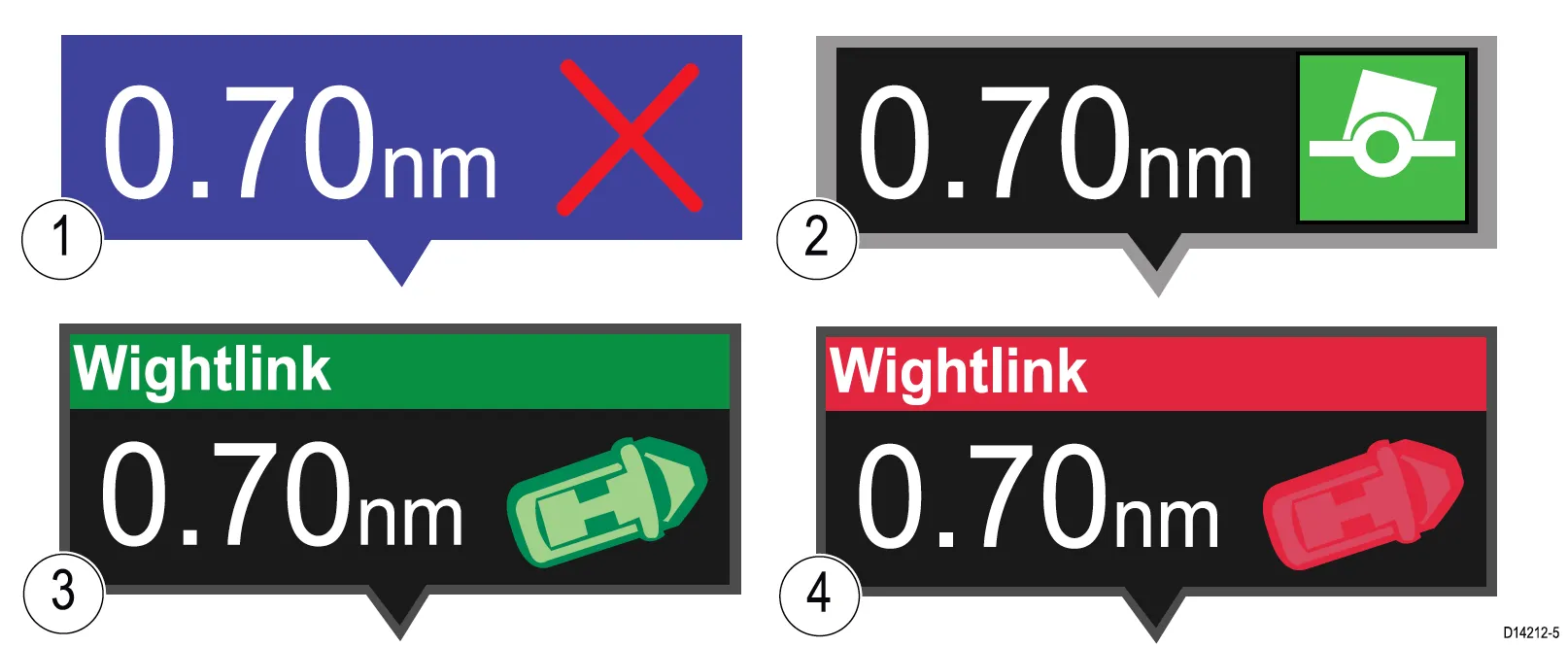

ARフラグ

CAM220 ARパック

説明
①:ウェイポイントフラグ
②:チャートオブジェクトフラグ(ブイ)
③:AISターゲットフラグ(乗客フェリー;アイコンはカメラの進行方向に対して移動方向にある)
④:危険なAISターゲットフラグ(乗客フェリー;移動方向のアイコンポイント、カメラのフィードに対する相対位置)

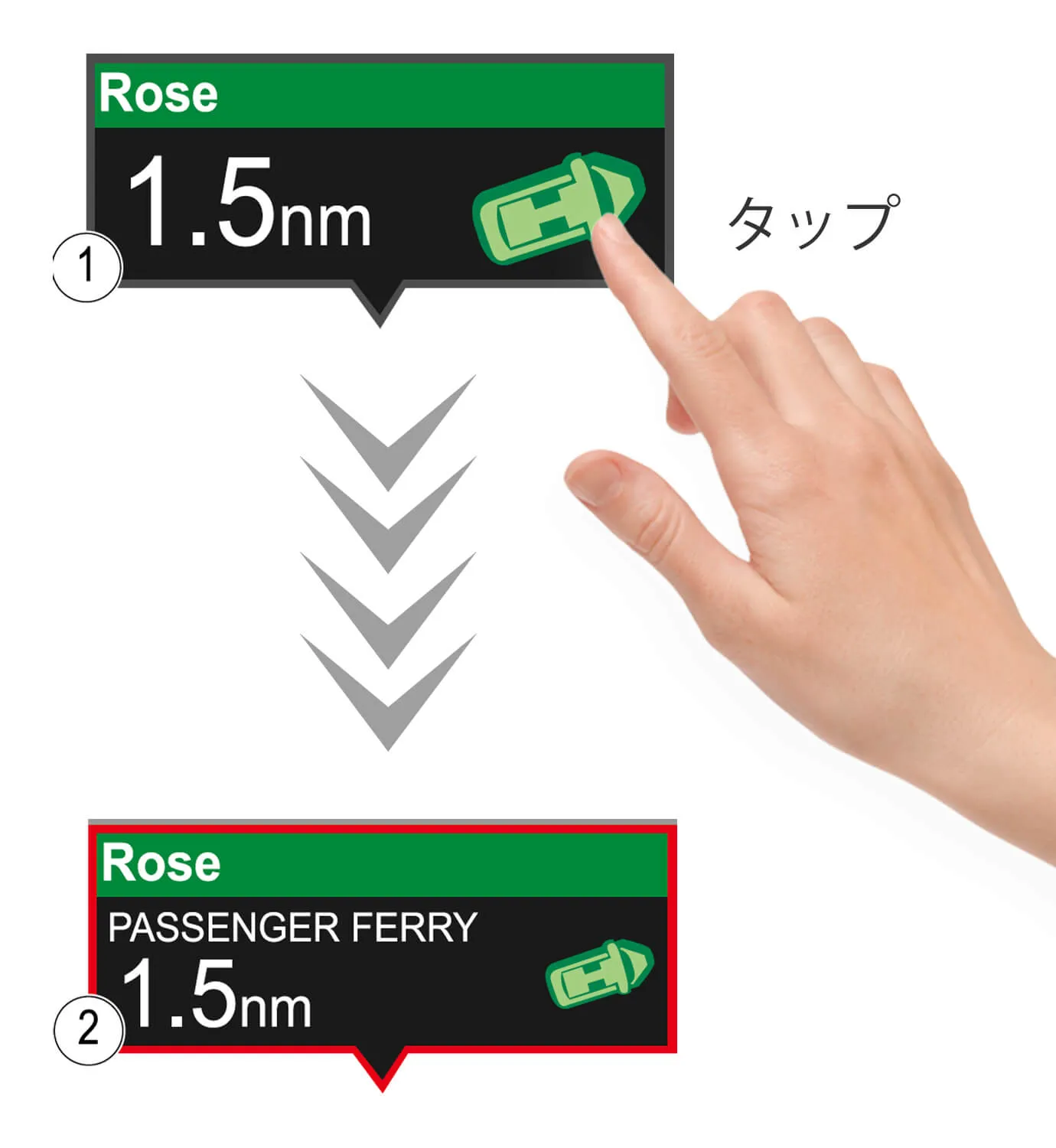

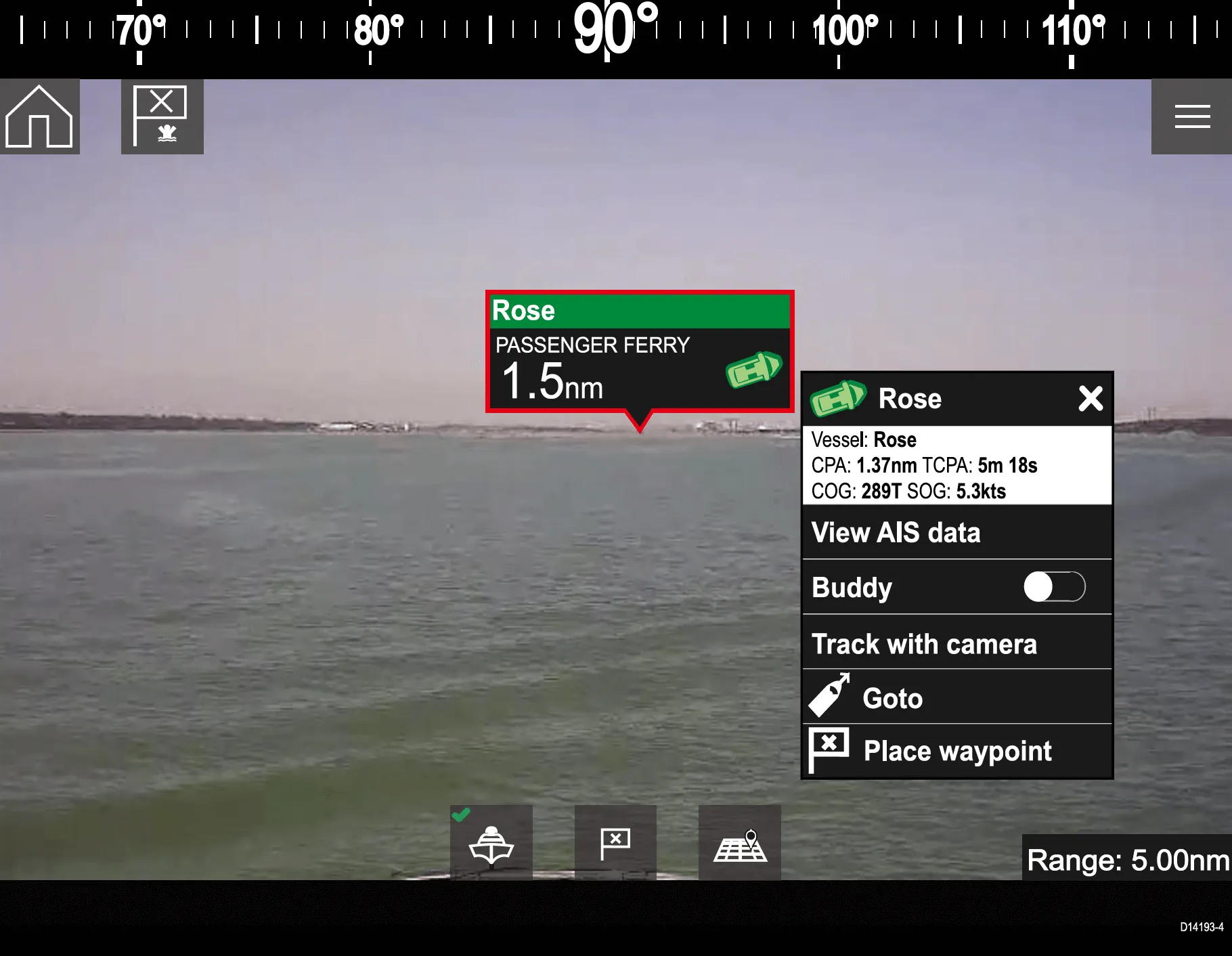

選択されたフラグ

CAM220 ARパック

説明
①:VideoアプリのAugmented Realityフラグを選択(強調表示)します。
②:オブジェクトや追加機能に関する詳細情報にアクセスできます。

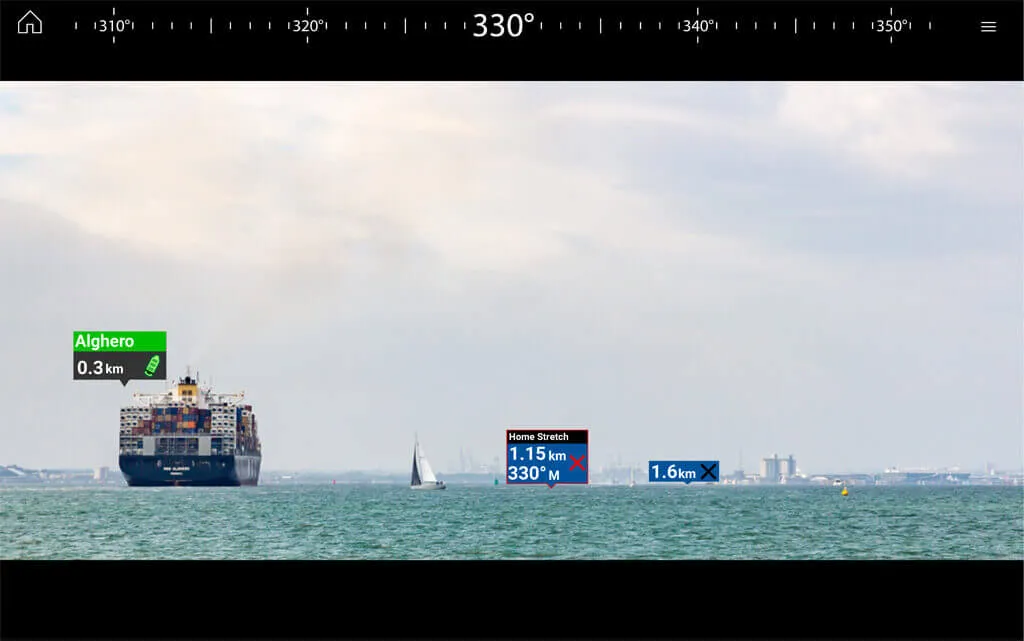

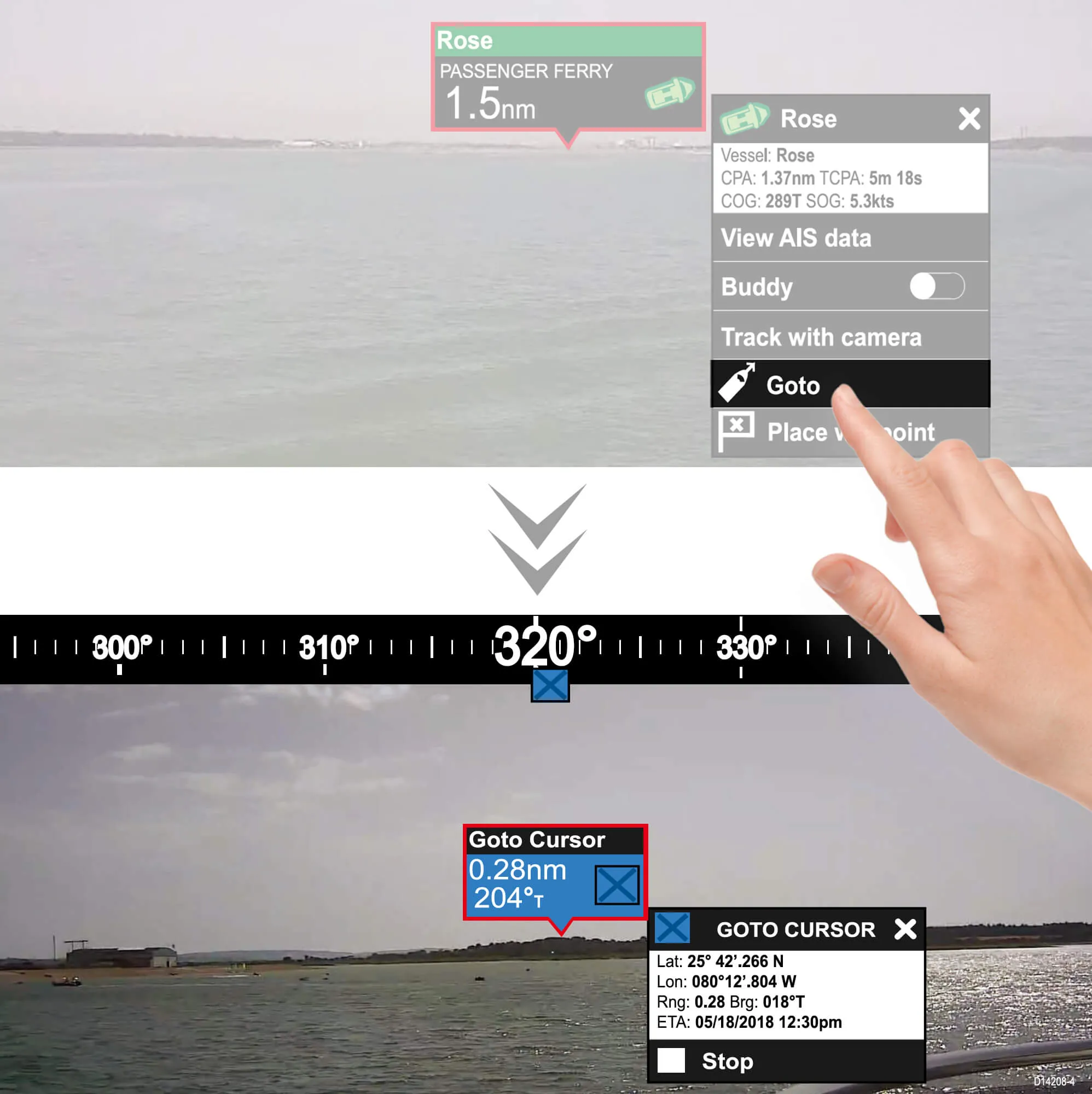

GOTOフラグ

CAM220 ARパック

選択されたAugmented RealityフラグでGotoを選択すると、直接コースが表示されます。

説明
①:Gotoフラグを選択すると、選択されたフラグになります。
②:フラグの位置に関する詳細情報を提供するコンテキストメニューが表示されます。
③:gotoアクションを停止するオプションも表示されます。
④:[停止]を選択すると、ビデオアプリとグラフアプリからGotoフラグが削除されます。

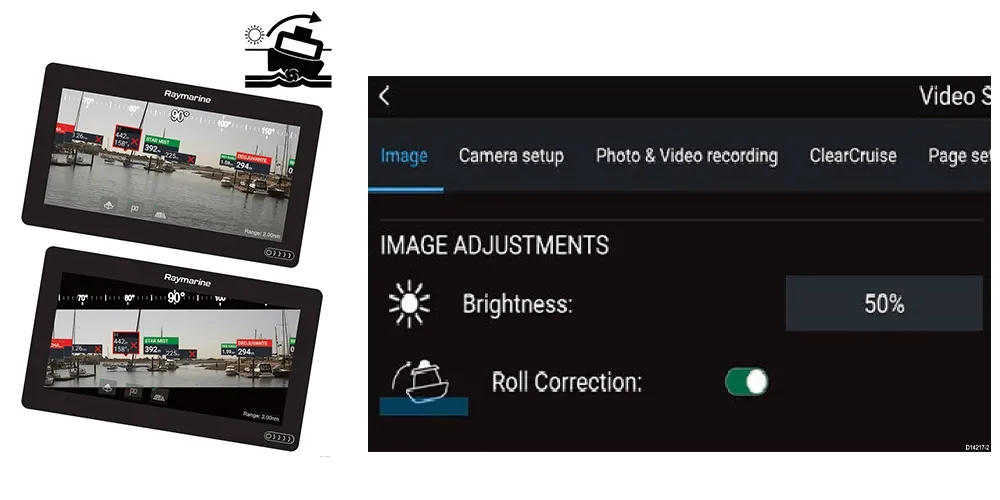

ロール補正

CAM220 ARパック

ロール補正は、船舶が港または右舷に傾いているときに自動的にビデオアプリの画像を調整します。

ロール補正は、ビデオアプリケーションの[設定]> [画像]で有効/無効を切り替えることができます。

説明
上:ロール補正を無効
下:ロール補正を有効
①:有効にすると、ロール補正機能はボート傾きを考慮に入れ、ビデオフィードをそれに応じて安定させます。
②:ビデオフィードの水平線が実際の水平線と平行になることを意味します。
③:無効にすると、ボートとMFD画面でビデオフィードが傾きます。

範囲制限

CAM220 ARパック

範囲制限は、ClearCruise™がビデオアプリでAISターゲット、ウェイポイント、およびチャートオブジェクトフラグを表示できる最大範囲です。

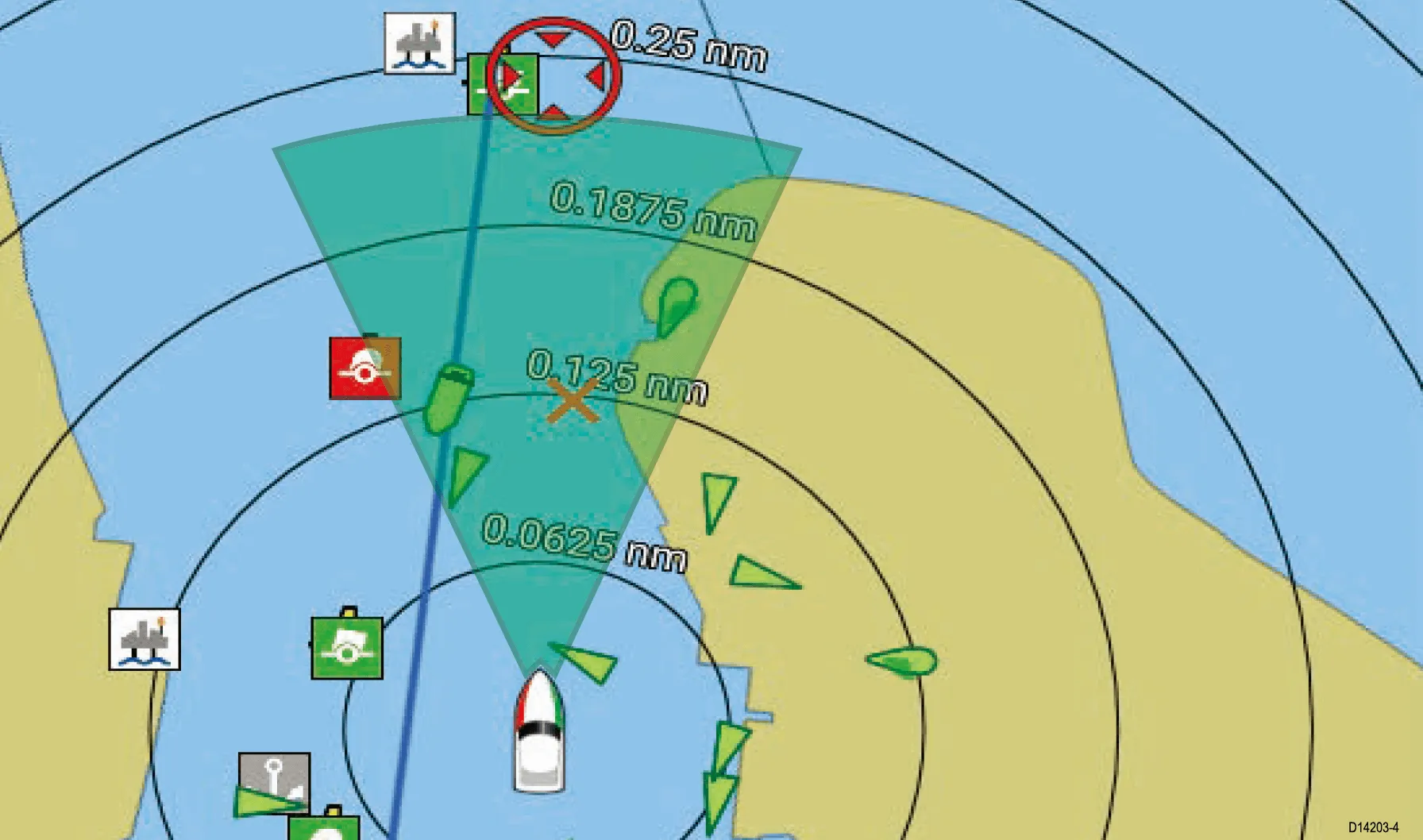

範囲の制限は、ChartアプリのFOV(Field of View)コーンを使用して確認できます。

説明
航海マイル:13
法定マイル:15
キロメートル:24
注:FOVコーンのすぐ外側にあるいくつかのチャートオブジェクトは、Videoアプリにフラグとして表示されることがあります。

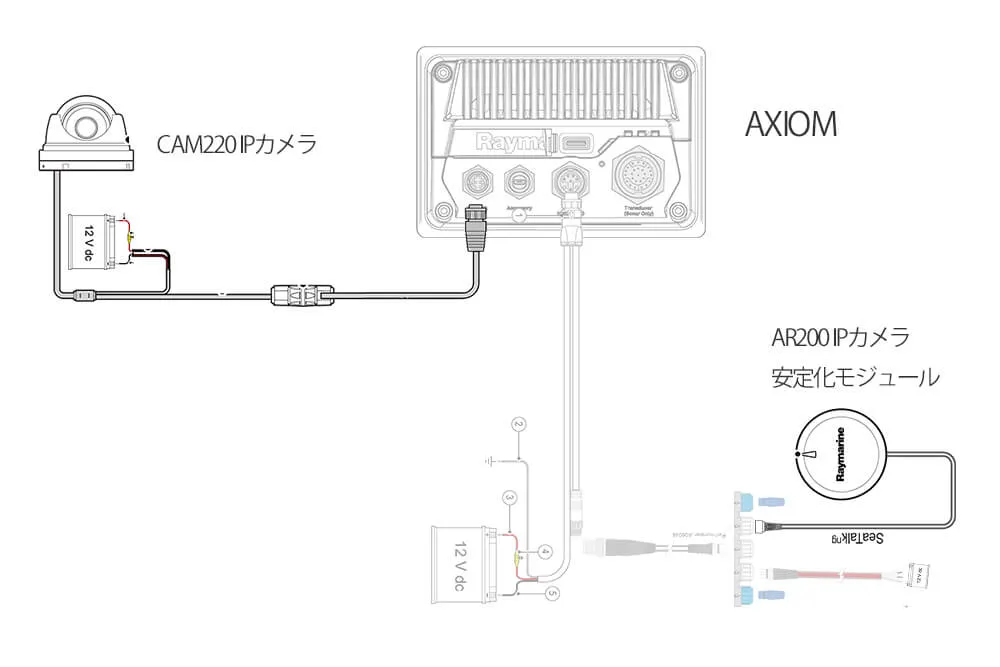

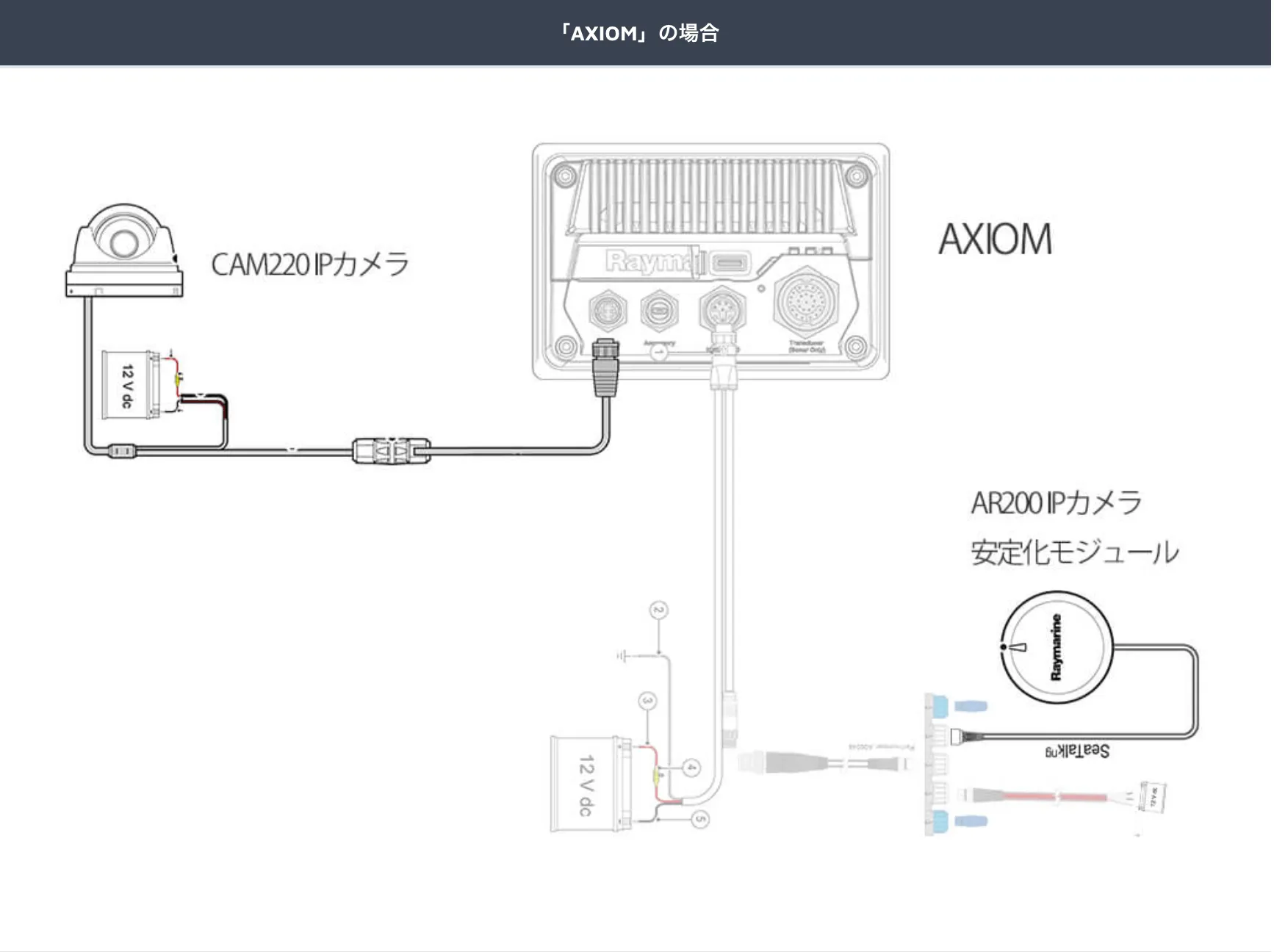

配線図例

CAM220 ARパック

取付は簡単です。

ケーブルの長さが足りない場合は、下記よりお買い求め下さい。

▶ ネットワークケーブル 一覧

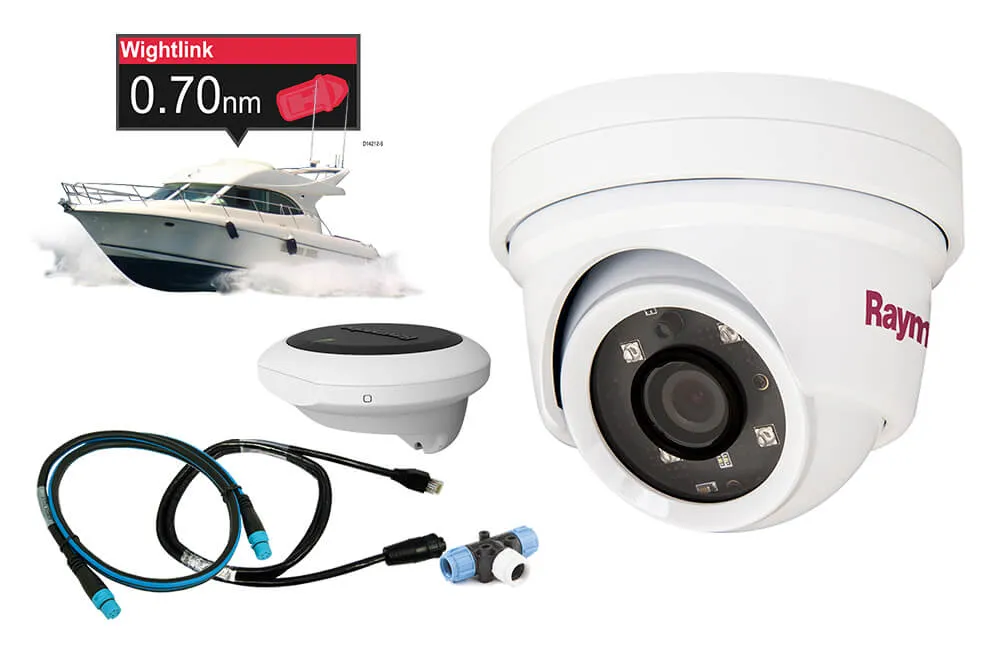

本製品の同梱物

本製品の同梱物

同梱物
説明
CAM220 IPカメラ 1
AR200拡張現実 1
RAYNET(F)からRJ45(M)CBL-10M 1
STNGバックボーンケーブル1M 1
STNG Tピースコネクタ 1
