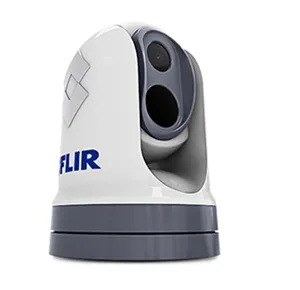

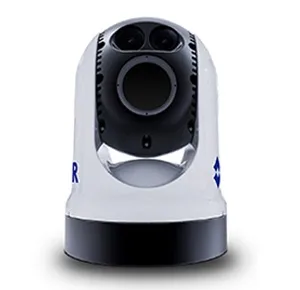

FLIR M400 Series Marine Cameras | Marine Thermal Night Vision

船舶用マルチセンサー赤外線カメラのプレミアムモデル

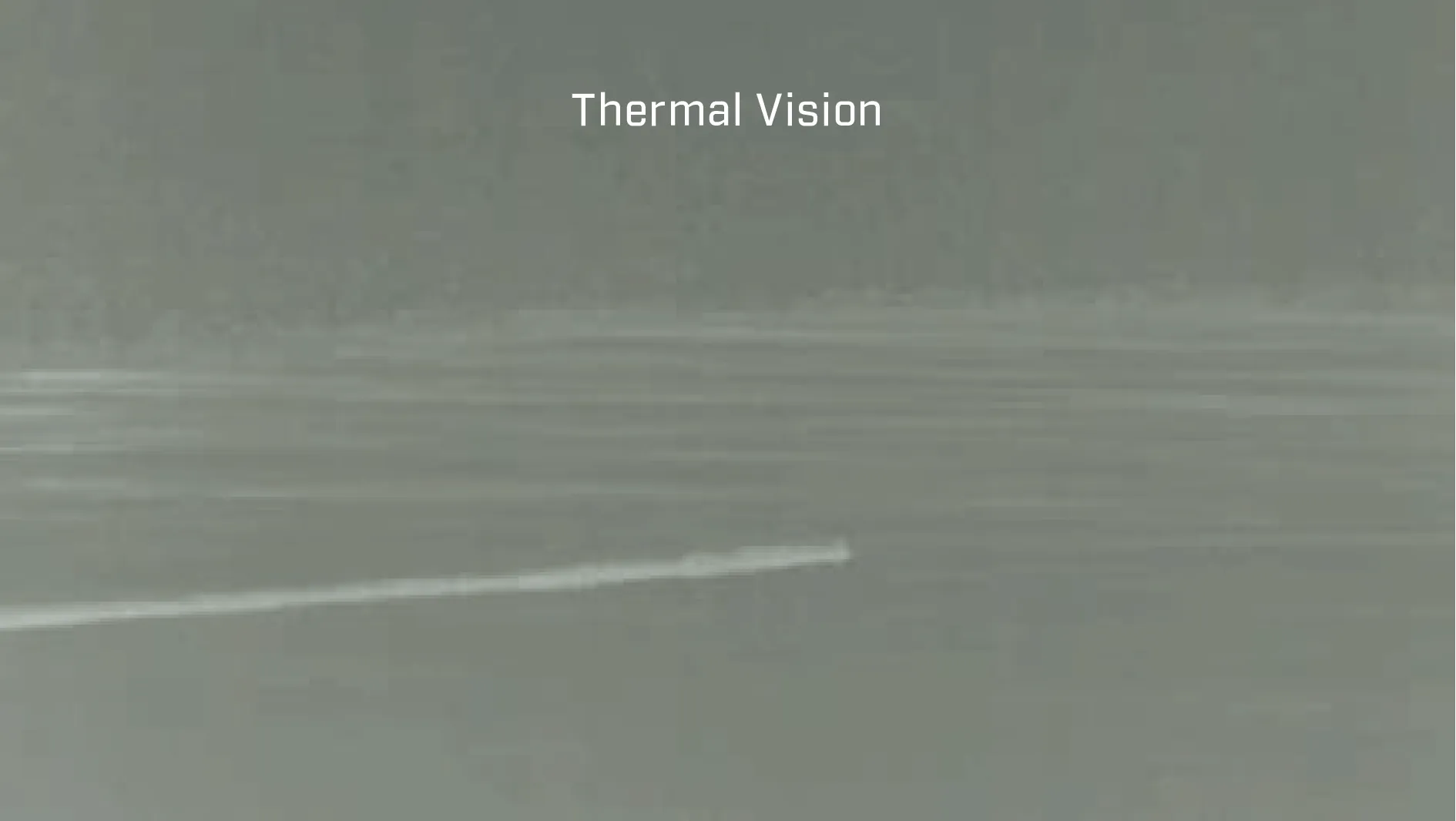

フリアーシステムズのM400は、高度な640 x 480ピクセルセンサーを搭載し、完全な暗闇や薄暗い場所でも鮮明な赤外線映像を提供します。

30xズーム搭載HDカラー可視カメラとタイトビームLED投光器がより高度に目標を識別して、安全性を高めます。

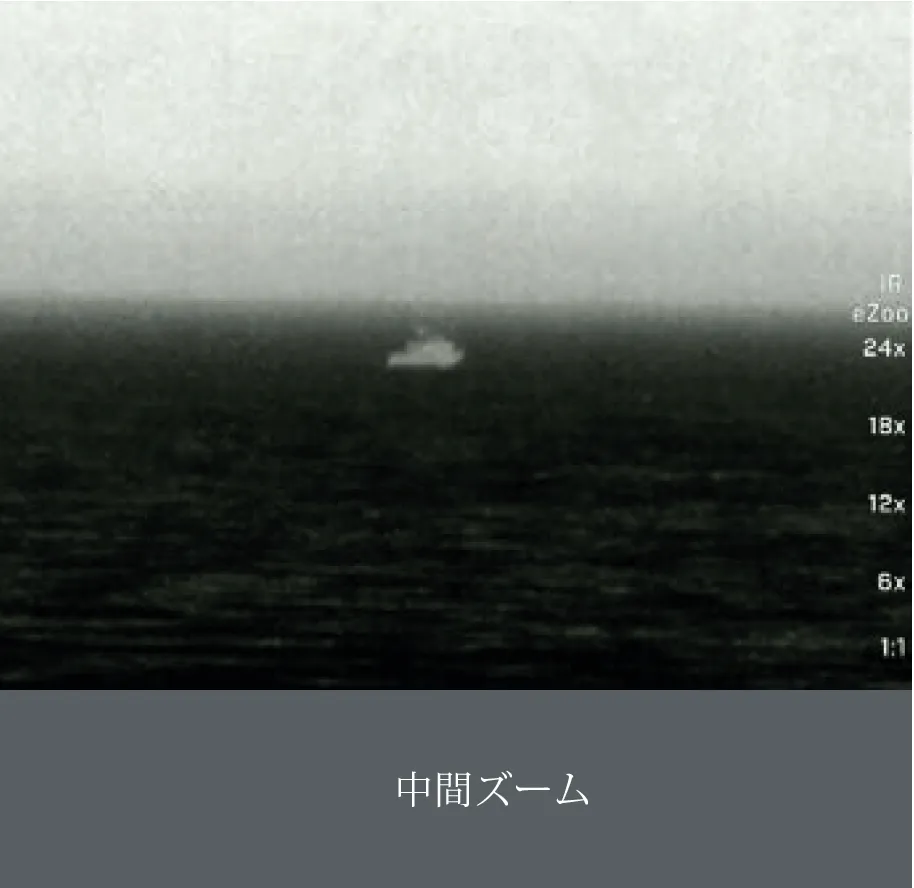

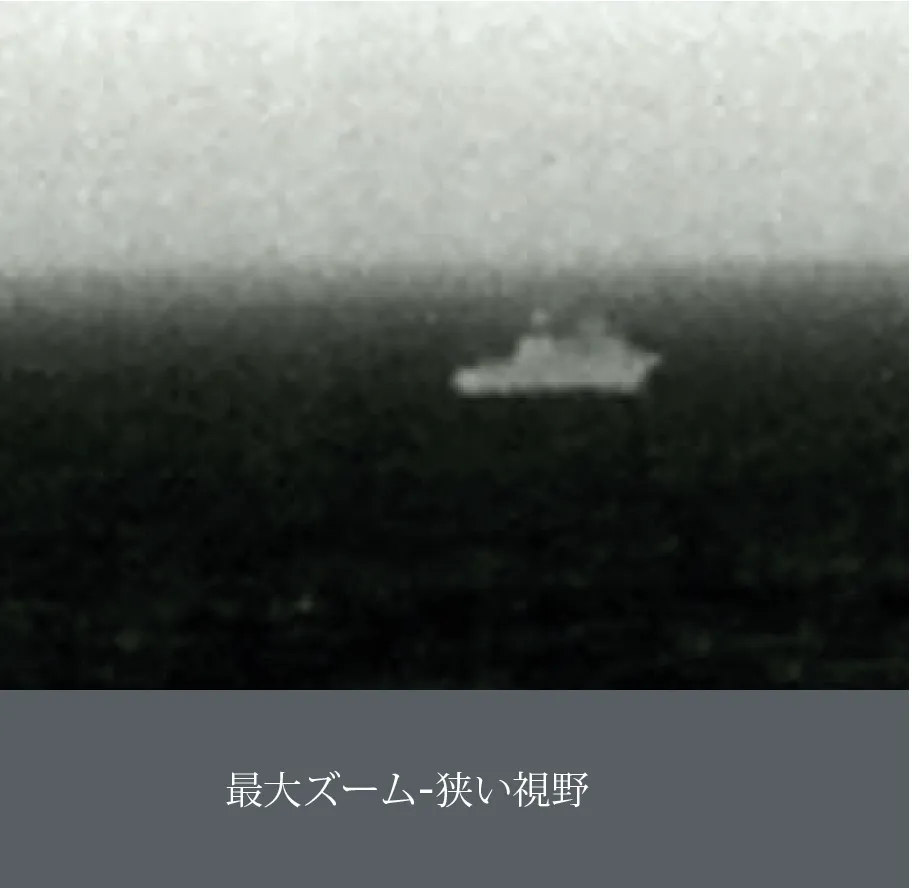

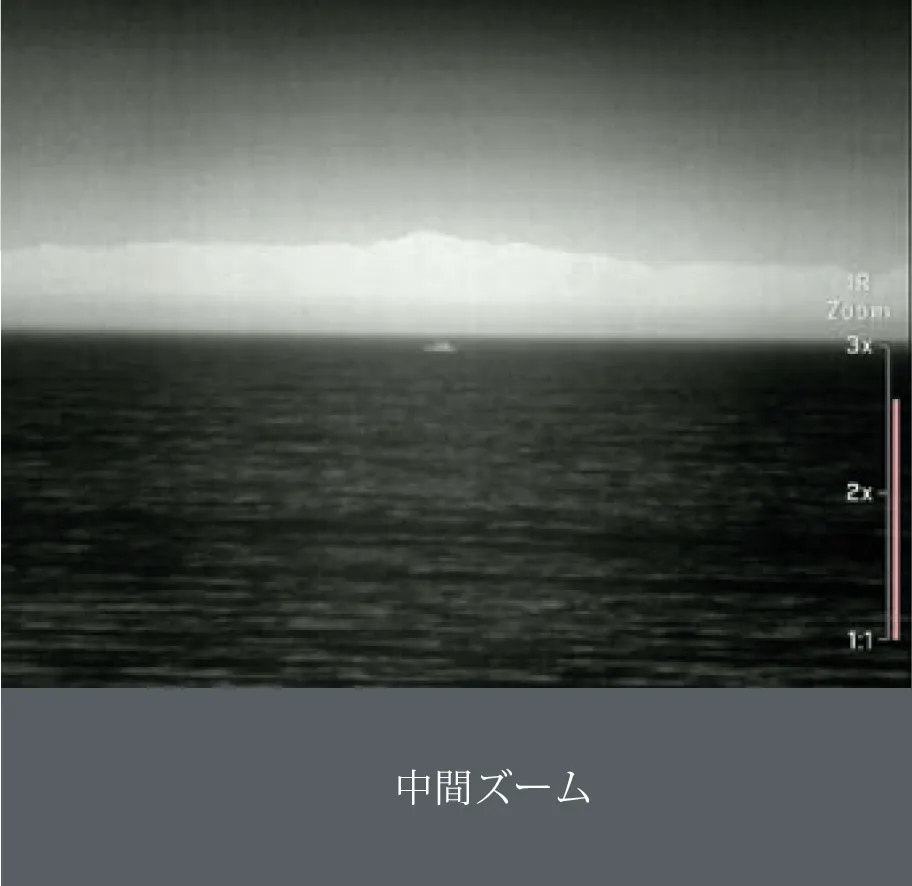

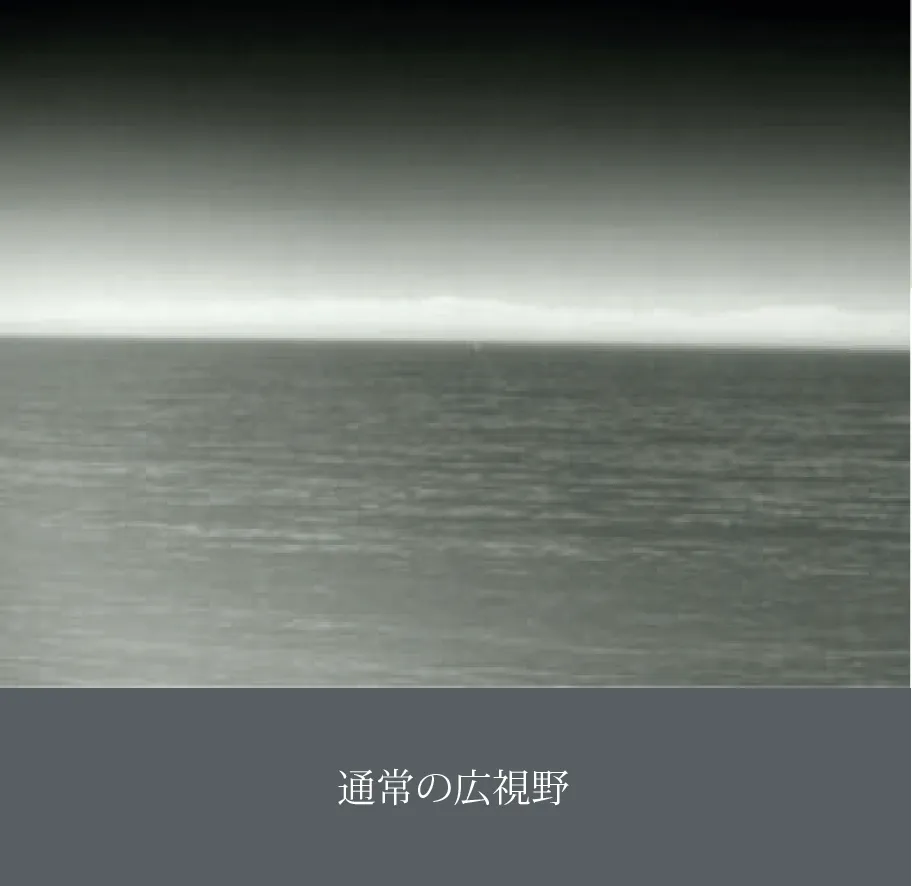

また光学サーマルズームレンズ(~4x)により、さらに遠くの船舶や物体を見ることが可能です。

ジャイロ式姿勢制御機能とレーダー追跡システムにより、決して重要な目標を見失いません。


  サーマルカメラタイプ

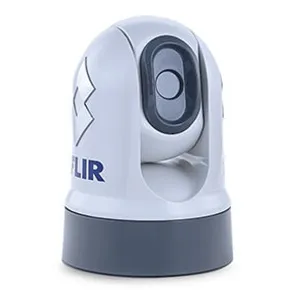

種類 M132 M232 M300C M332 M364 M364C M364C LR M400 M400XR M500
可動範囲 チルト(上下)のみ パン(左右:360°無限回転)/チルト(上下)
サーマルカメラレンズ
センサー素子 非冷却Voxマイクロボロメータ 冷却Insb
解像度 320 × 240 - 320 × 256 640 x 512 640 x 480 640 x 512
視野角 24° × 18° - 24° × 18° 18° x 13.5° 18° x 6.0° 広角28°x 21°
挟角2°x 1.5°
焦点距離 19mm - 9.1mm 18mm 25mm 35mm - 105mm 19 - 275mm
光学ズーム - 3倍 14倍
電子ズーム 4倍 - 4倍
可視カメラレンズ(CCTV)
解像度 - 1920×1080 - 1920×1080
焦点距離 - 4.3mm-129mm - 4.3mm-129mm
光学ズーム - 30倍 - 30倍
電子ズーム - 12倍 - 12倍
その他の詳細
重量(kg) 3.0 6.8 12.7 20.4
電磁妨害 IEC 60945
使用温度範囲(℃) -25 ~ +55
等級 IP67
相対湿度 最大93%
塩水噴霧 IEC 60945
保存温度範囲(℃) -30 ~ +70℃ -50 ~ +80℃
振動 MIL-STD-810E
161 kph 115.2 mph
最大検出能力:落水者(km) 0.4 - 0.4 0.8 1.5 2.4 9.0
最大検出能力:小型船舶(km) 1.3 - 1.3 2.2 3.9 6.0 15.4
アナログ出力 なし あり
HD-SDI出力 なし あり
IP出力 あり
ビデオリフレッシュレート(Hz) 9 - 9 or 30 30 9 or 30 30
消費電力(通常/最大):W 15 / 18 41 / 75 50 / 270 250
電源条件(VDC) 12 or 24 24 12 or 24

NEW

遠くのターゲットを明確に識別

M400 カメラシステム (9Hz) + ジョイスティックコントロール

高強度LEDスポットビームは、デッキ上の人員の暗視を維持しながら、関心のあるターゲットを強調表示

30倍光学ズームを備えたHDカラー低照度カメラ

ジャイロは安定しており、荒れた海でも安定した視界を確保

高解像度640 x 480熱センサー、光学ズーム18〜6°の水平視野

氷管理用の自動窓ヒーター付きの頑丈な防水ジンバルエンクロージャー

360°パンおよび+/- 90°チルト機能

IPビデオ、HD-SDI、およびアナログビデオ出力とナビゲーションディスプレイとの統合

ビデオトラッキング:カメラのビューでオブジェクトを追跡(M400XRのみ)

Fire ghtingモードはカラーパレットを最適化してホットスポットを表示し、シーンの温度を測定(M400XRのみ)


NEW

HDズームビデオカメラ

M400 カメラシステム (9Hz) + ジョイスティックコントロール

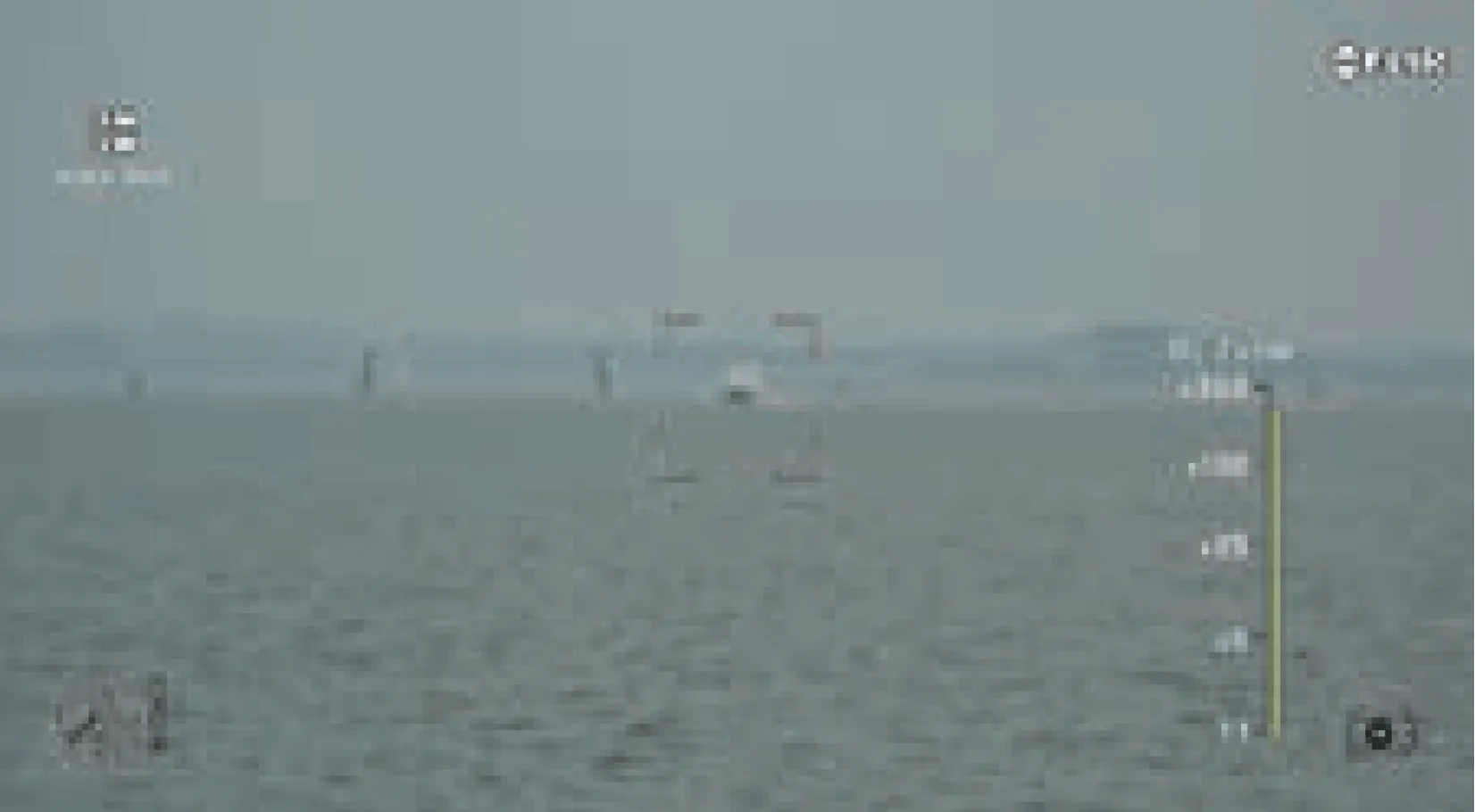

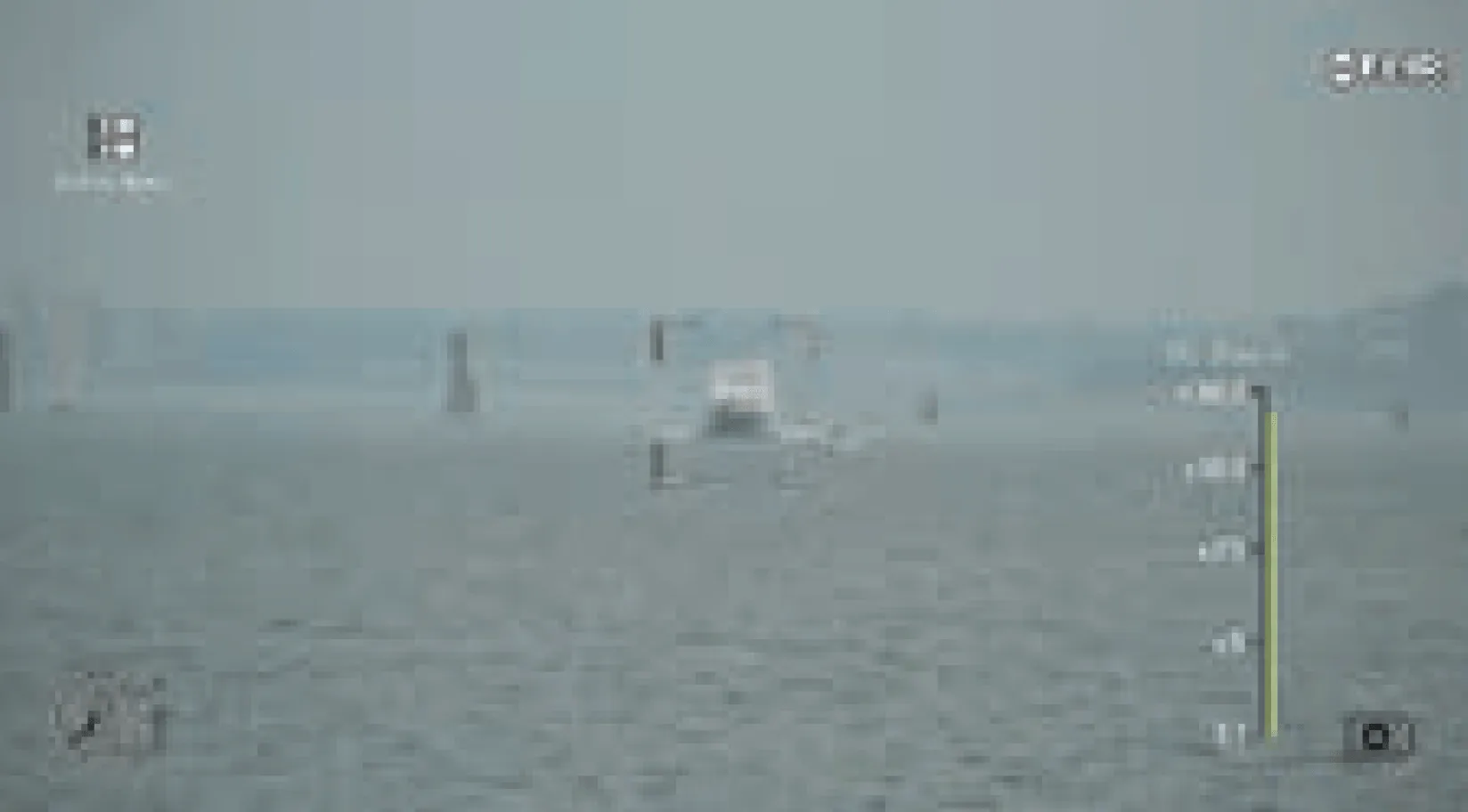

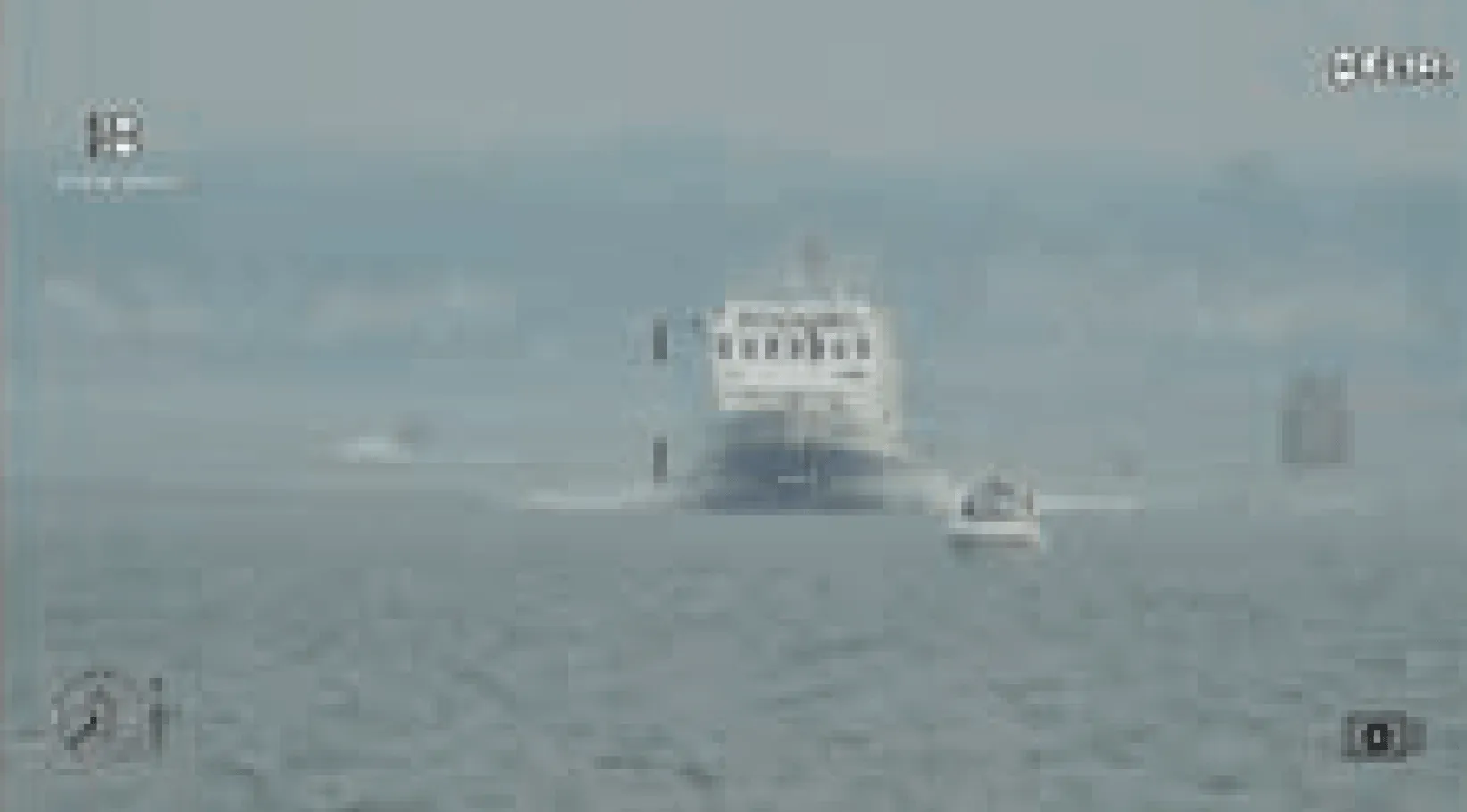

双眼鏡よりも優れたM400には、光学ズームと低照度イメージングを備えたカラー高解像度カメラが組み込まれています。

ビデオカメラを使用して、他の船舶、航法援助装置などを確実に識別します。

30倍の光学ズームを使用してすべての詳細を表示し、安全な距離から状況を評価します。

ビデオとサーマルズームコントロールをリンクして、簡単に比較したり、同時に表示したりできます。


NEW

特別な技術

M400 カメラシステム (9Hz) + ジョイスティックコントロール

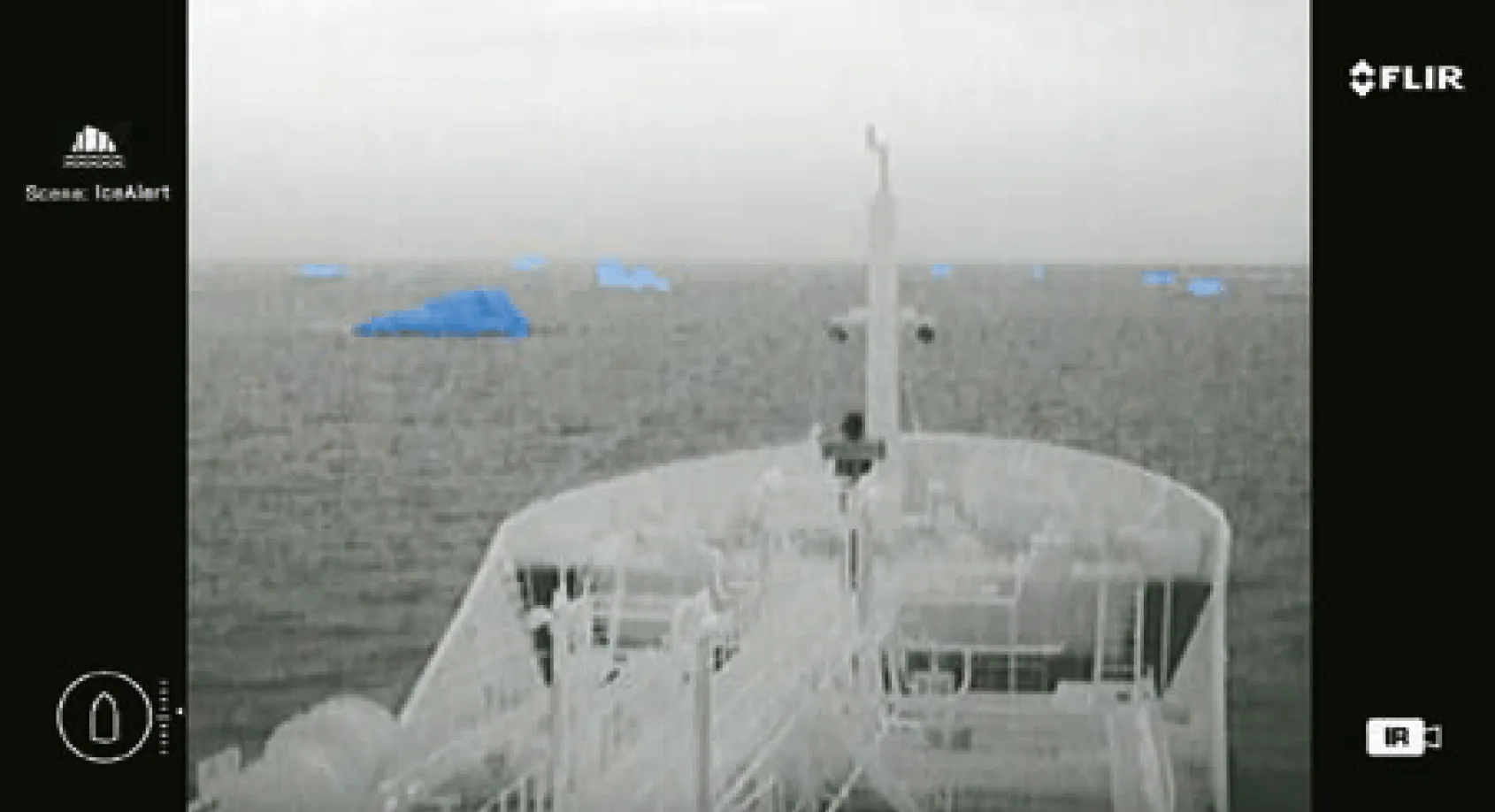

浮遊氷の検出と回避

夜間の海氷との衝突は、高緯度および冬の条件で動作する遠征用ヨット、商用船、救助艇にとって正当な危険です。

IceAlert™モードを備えたFLIRシステムは、グローラー、バージービット、氷山を濃淡で強調表示することにより、状況認識を強化できます。

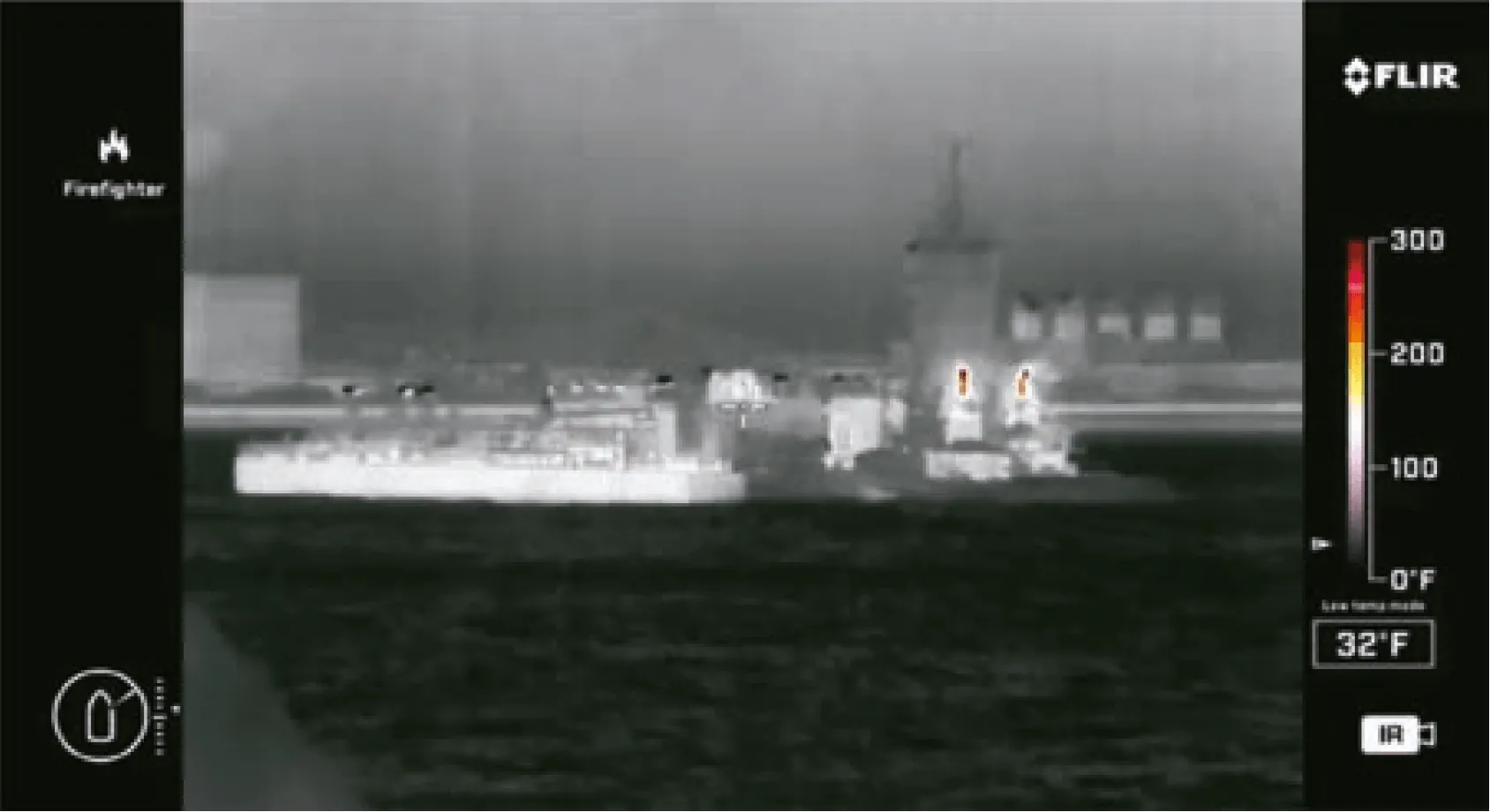

海上消火モード(M400XRモデルのみ)

M400XRには、リボートやレスキュークラフト用に設計された船舶用のモードが追加されています。

シーンを調査し、すぐに特定の等温カラーパレットでホットスポットを確認します。

M400XRは、画面に温度を即座に表示して、攻撃計画を視覚化し、ホットスポットを特定し、命と財産を救います。

M400XRは、煙、蒸気、暗闇を透視し、極端な温度ダイナミクスのあるシーンでターゲットを識別します。

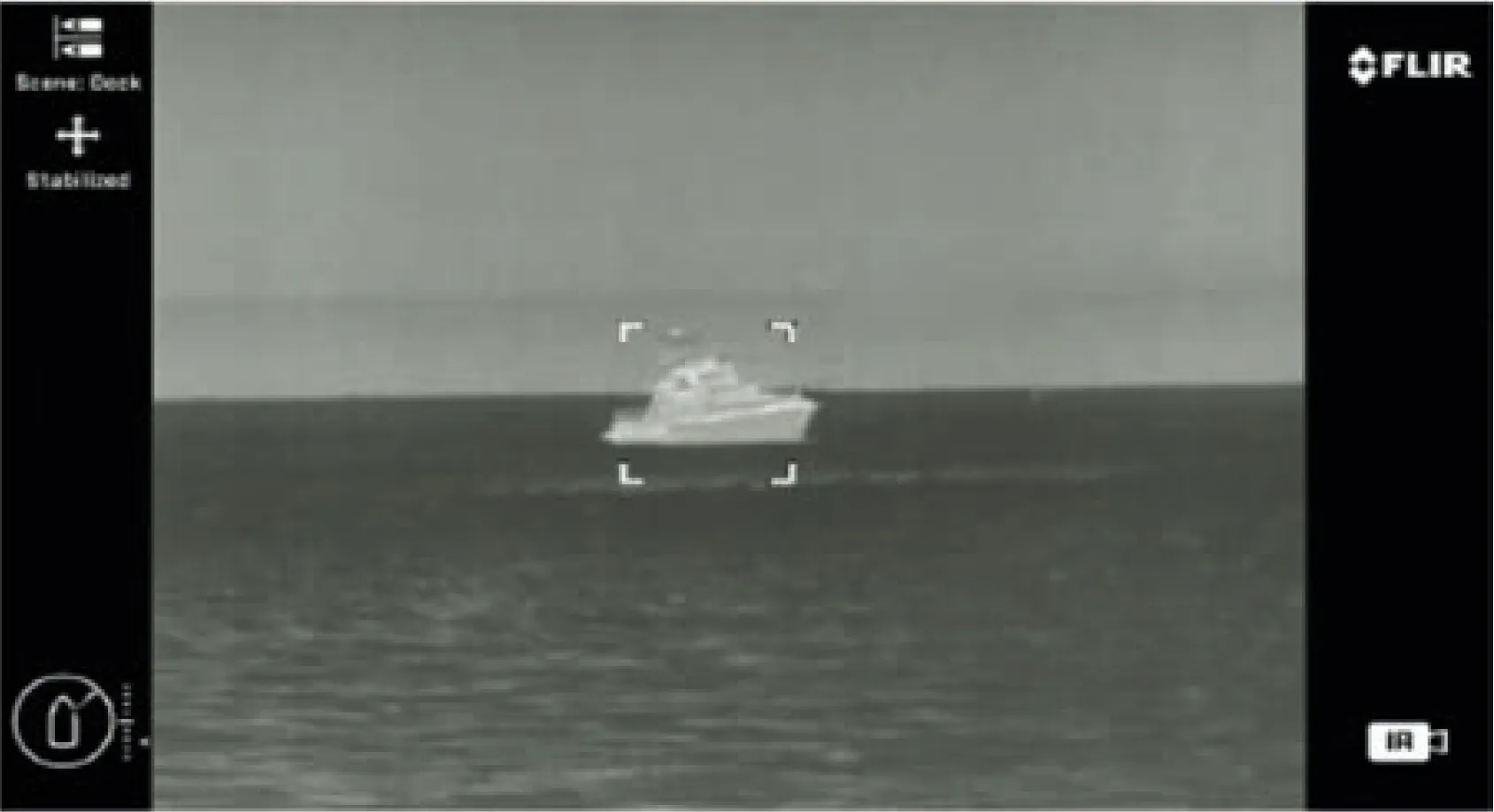

ビデオトラッキング(M400XRモデルのみ)

ビデオトラッキングは、可視カメラまたはサーマルカメラを使用して、M400XRをあらゆるターゲットでロックし続けます。

一度エンゲージすると、システムはカメラを自動的にパンおよびチルトして、ターゲットが水平線上に落ちるまでそのターゲットを表示し続けます。


NEW

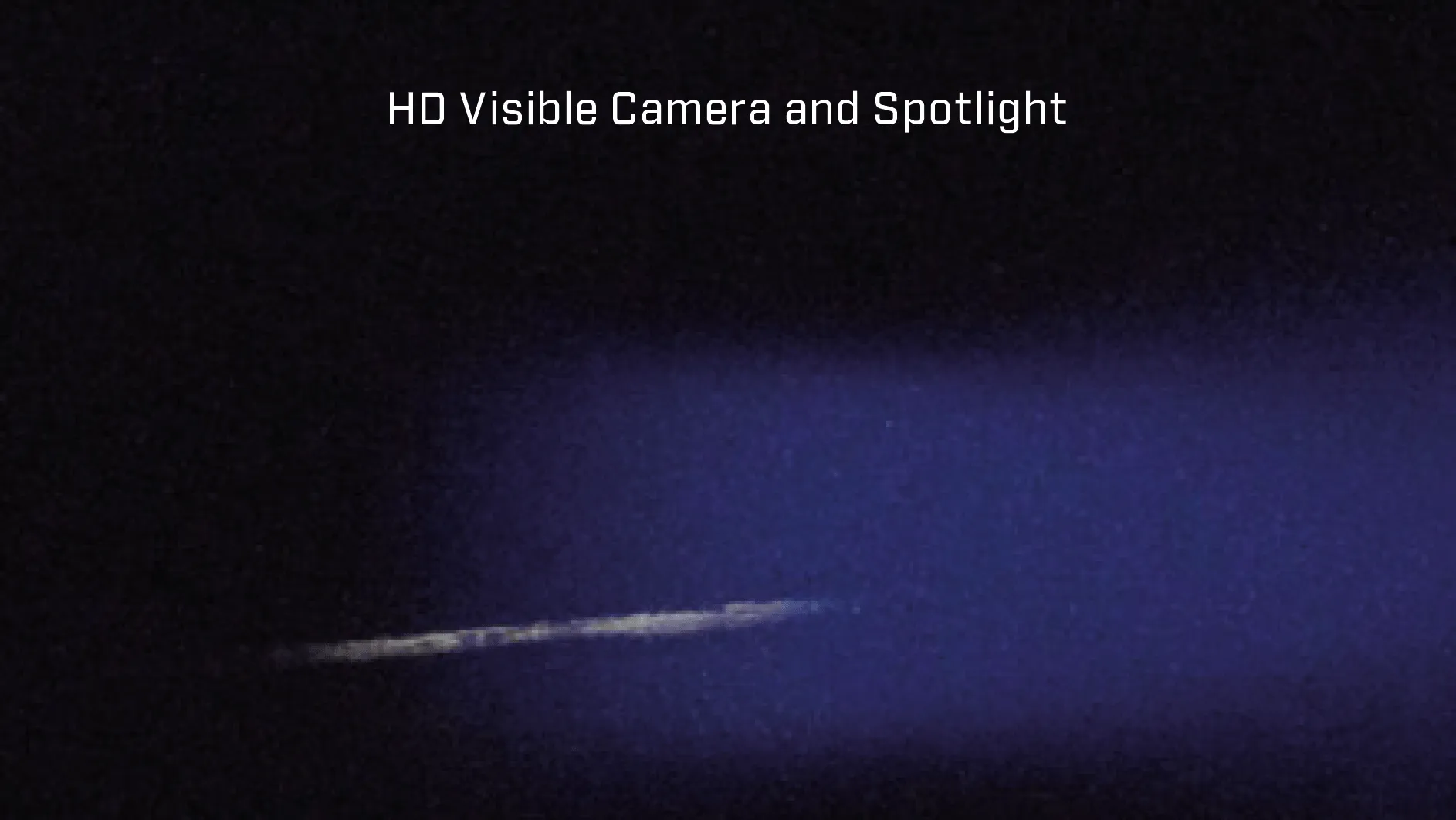

統合されたLEDスポットライト

M400 カメラシステム (9Hz) + ジョイスティックコントロール

M400の統合されたスポットライトを使用して、関心のある対象を指摘したり、ナビゲーション支援を確認したり、レスキューゾーンを点灯したり、あなたに合図したりします。

細いビームのLEDスポットライトは、サーマルカメラおよびビデオカメラのペイロードと正確に位置合わせされているため、他の船舶を困惑させたり、デッキの乗組員の暗視を損なったりすることなく、ターゲットを簡単に照らすことができます。


よくある質問

M400 カメラシステム (9Hz) + ジョイスティックコントロール

サーマルレンズ:はい。サーマルカメラは光の領域ではなく、赤外線領域のみを見ているため、光量が多い環境でも無光状態でも映像取得可能です。
可視レンズ:低照度の条件下では働きますが、真っ暗闇の場合はサーマル映像を見る事ができるカメラをオススメます。
サーマルレンズ:見ている波長領域が違うため、全く別物です。近赤外線カメラは実際には光がなければ見えません。
サーマルレンズ:はい。晴天時に比べると少々マイルドな映像になりますが、人や車、船舶などの高エネルギーの物体はキレイに見えます。
可視レンズ:はい。昼間であれば確認可能です。
サーマルレンズ:濃度に依りますが、薄霧では問題なく見ることができます。濃霧の場合は詳細は見えませんが熱源の有無程度は見ることできます。
可視レンズ:濃度に依りますが、薄霧では目視と同じ状態で見れます。
サーマルレンズ:不要です。自動でカメラの視野内にある物体の相対的な温度情報を表示するため、特に設定は必要ありません。
サーマルレンズ:光学機器のため、レンズに依存しますが、当該機種は晴天時で人物程度の物体で2.4km程度、小型船舶程度の物体で6.5km程度の範囲で検知します。
可視レンズ:光学機器のため、条件に依存しますが、光学30倍ズームは一般的に人の目より細かく見えると言われています。
サーマルレンズ:弊社サーマルカメラは素子特性、レンズF値設定、レンズコーティングにより太陽を見ても素子が焼けて故障する心配がありません。
可視レンズ:太陽を直接みると、素子が焼けて故障する可能性がりますので、ご注意下さい。
はい。もともと海上で使用されることを想定し、ボディはFRPにて製造しており、完全塩害対応しております。
当該製品はメンテナンスフリーです。汚れや塩水乾燥による塩の固着などを真水で洗い流していただくだけで問題ありません。

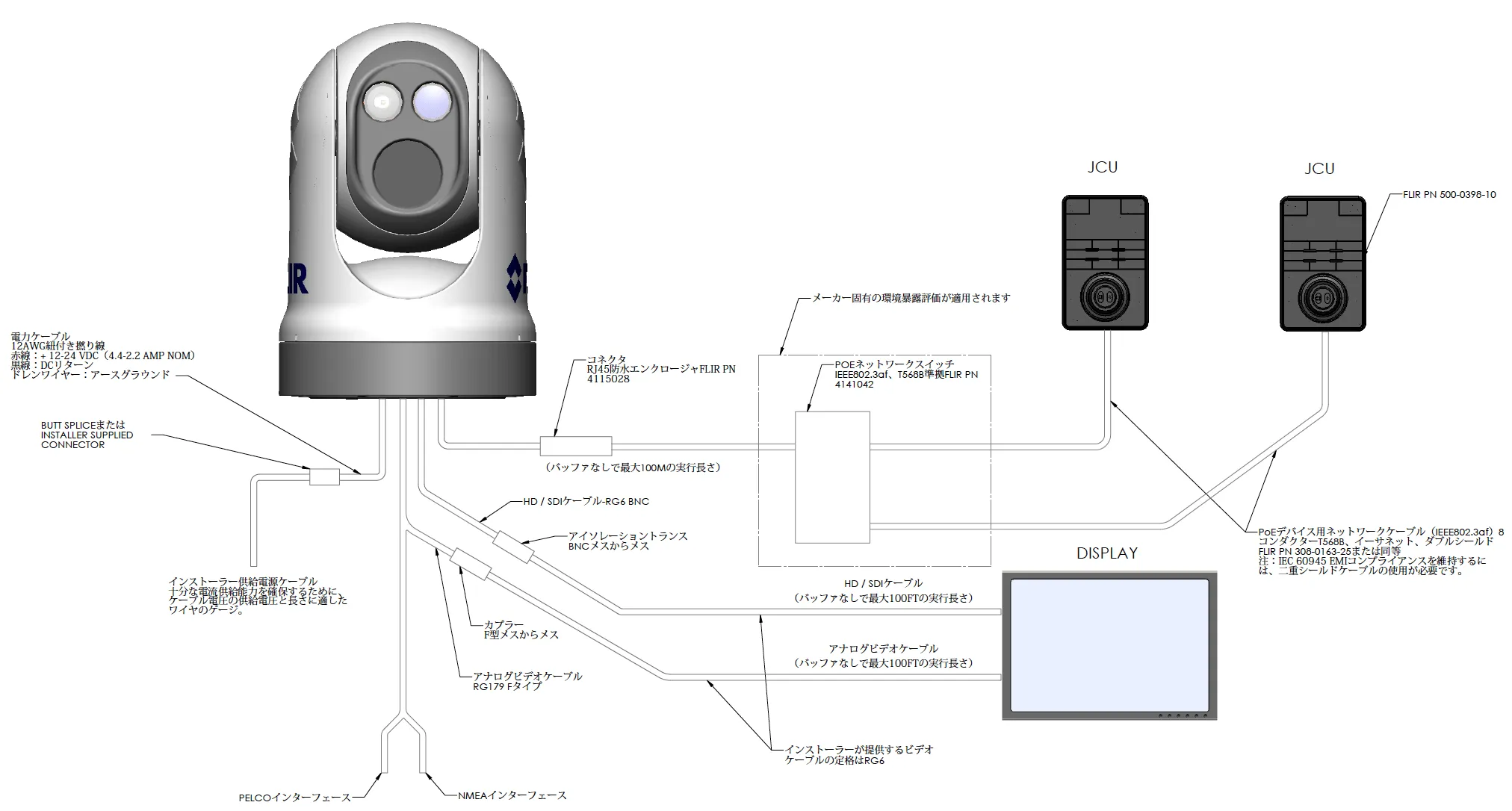

配線図例

M400 カメラシステム (9Hz) + ジョイスティックコントロール

ケーブルが長さが足りない等ありましたら、下記より別途お買い求め下さい。

▶ ネットワークケーブル 一覧

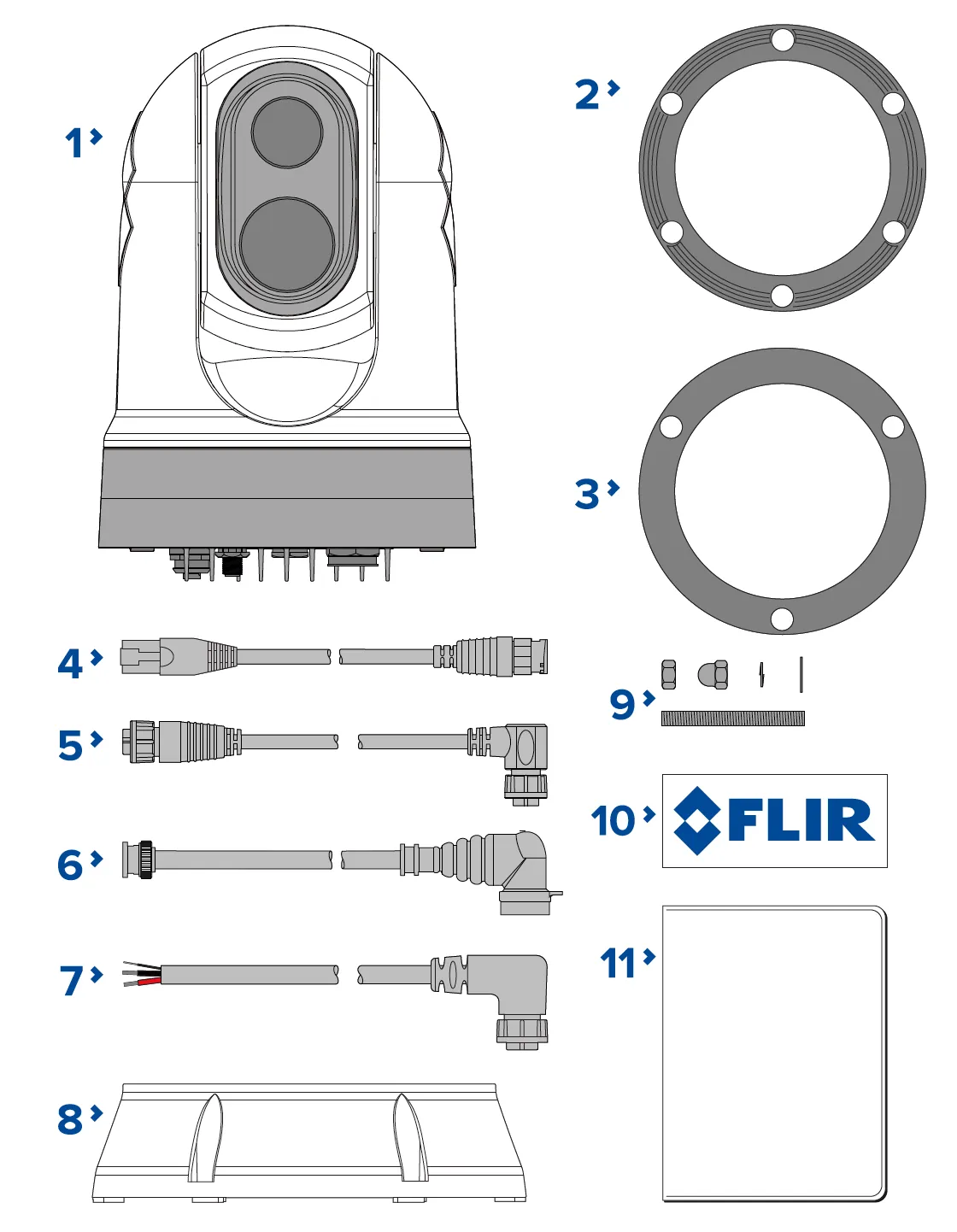

本製品の同梱物

本製品の同梱物

同梱物

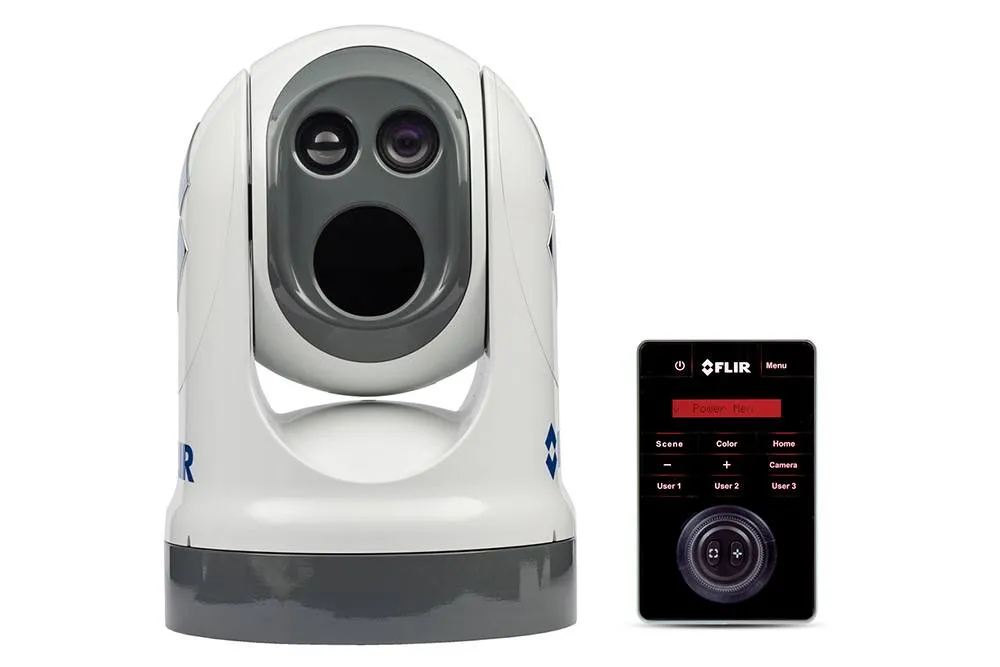

1:M400 カメラシステム (9Hz) + ジョイスティックコントロール
2:カメラベースシール
3:カメラのガスケット
4:RayNet-to-RJ45アダプターケーブル120 mm(4.72インチ)
5:直角のRayNet-to-RayNetケーブル3 m(9.8フィート)
6:直角のBNC-BNCケーブル3 m(9.8フィート)
7:直角3ピン電源ケーブル3 m(9.8フィート)
8:ドキュメントパック
9:カメラ固定具×3(ナット、ドームナット、スプリングワッシャー、フラットワッシャー、ねじ付きスタッド)
10:自己粘着デカール×2(ボールダウンマウントの場合のみ)
11:JCU–2(操作キーパッド)
