RVX1000 魚探モジュール（ブルーソナー/ダウンビジョン/サイドビジョン/リアルビジョン3D)
品番：YEP705110
※どれを選んで良いか分からない方も問い合わせください。
¥ 400,800 (税抜)
製品情報:
製品説明
RVX1000 魚探モジュール（ブルーソナー/ダウンビジョン/サイドビジョン/リアルビジョン3D)
全ての映像を見たいあなたへ

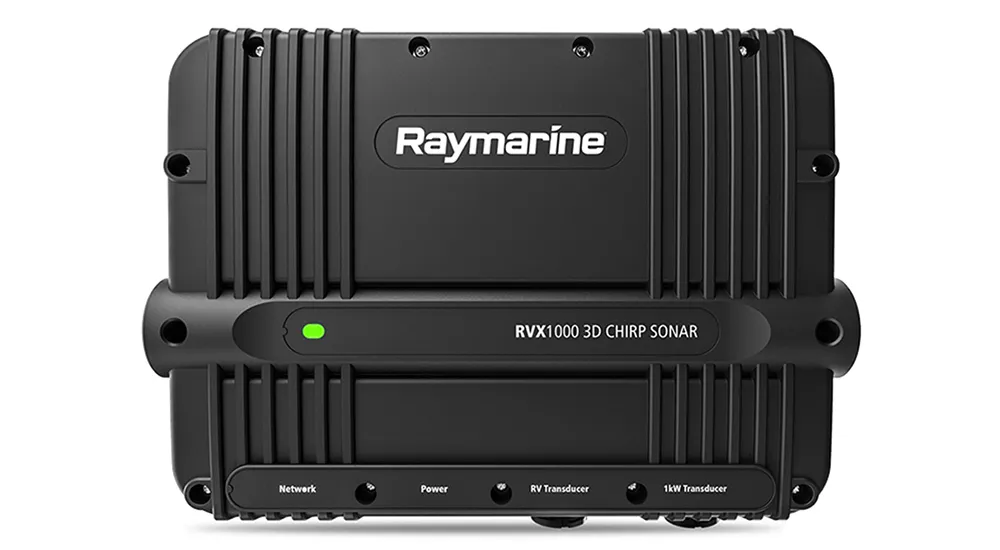

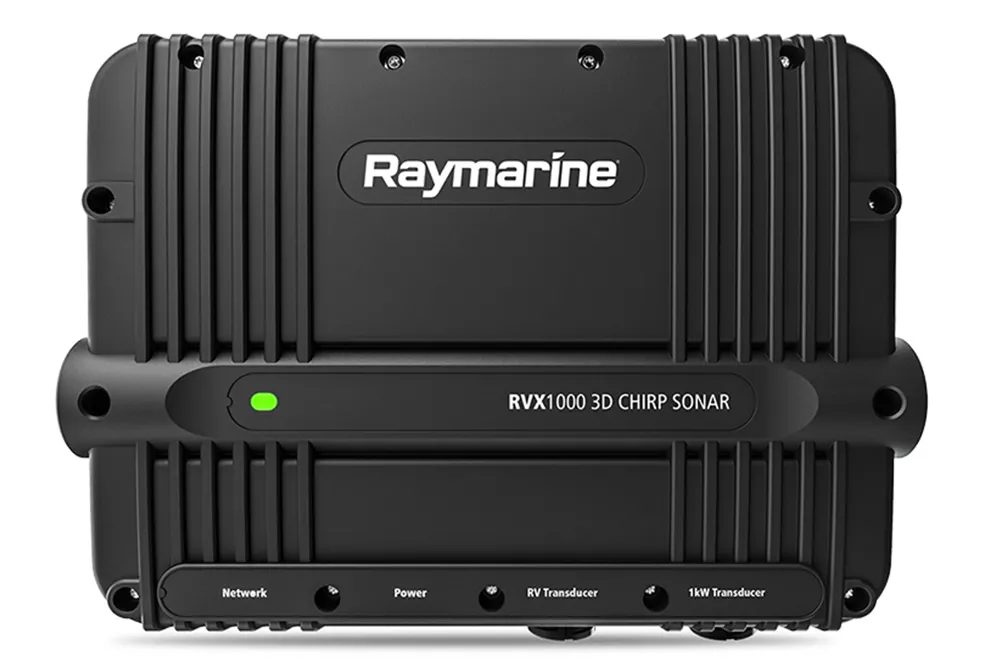

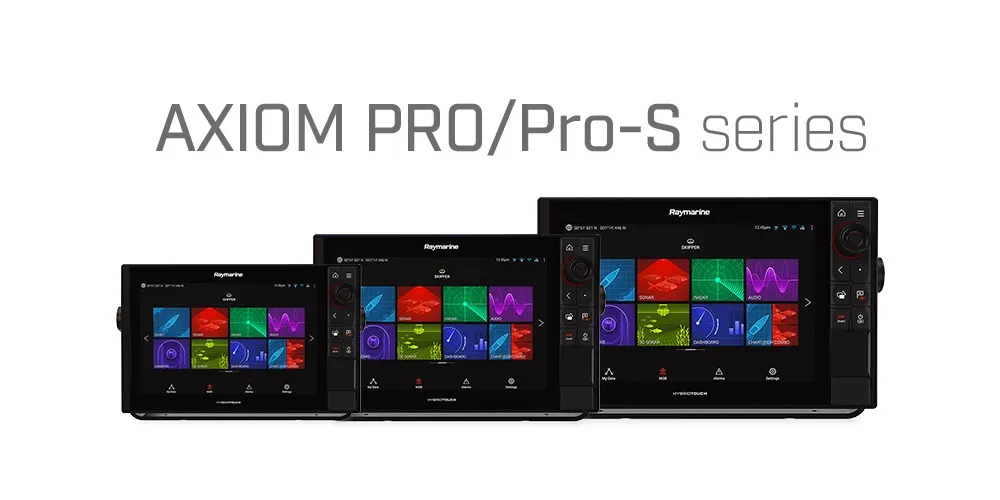

RVX1000は、リモート搭載のブラックボックスソナーモジュールで、Raymarine Axiom Proのすべてのソナーパフォーマンスと機能を提供します。
レイマリンの賞を受賞したRealVision 3DソナーテクノロジーであるCHIRP SideおよびDownVisionに加えて、高出力の1kWデュアルチャネルCHIRPソナーを備えます。
RVX1000は、沿岸および沖釣りの両方に対応する汎用ソナーソリューションです。
主な特徴
RVX1000 魚探モジュール（ブルーソナー/ダウンビジョン/サイドビジョン/リアルビジョン3D)
強力なオールインワンソナー
沿岸および沖釣りの両方に対応する5チャネルのオールインワンソナーモジュール。
- RealVision 3D
- CHIRP SideVision
- CHIRP DownVision
- 低電力、高周波CHIRP
- 1kW高出力CHIRPソナー（低、中、高CHIRP、50/80/100/160 / 200kHz）
高度なソナー機能

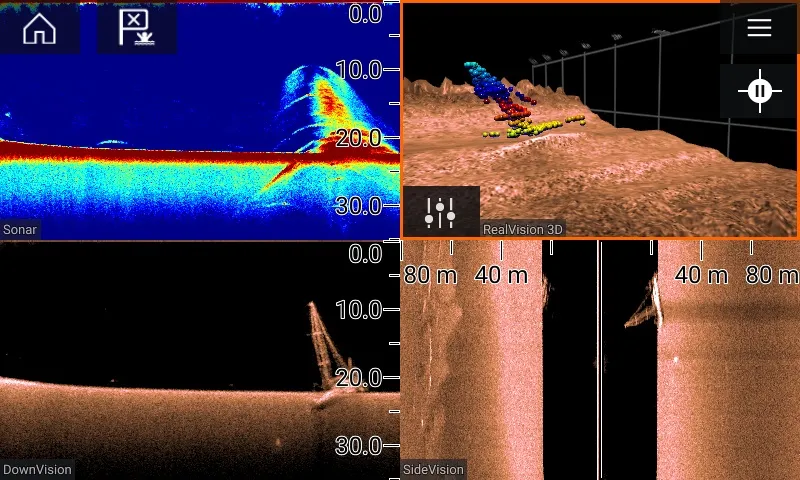

- RealVision 3Dソナーの生き生きとした透明度で、構造を簡単に特定し、魚を見つけます。
- ソナースクロールバック-記録されたソナーの履歴を最大10分間巻き戻し、一時停止、再生して、魚と構造を詳しく調べ、ウェイポイントを簡単にプロットします。
- TruZoom ™の拡大により、解像度を損なうことなくターゲットの詳細を表示できます。
GPS追跡
- GPS追跡機能を備えたRealVision 3D ™ソナーは、正確なGPSを使用して、水中世界の最も正確な3Dモデルをリアルタイムで構築します。
パフォーマンスのアップグレード

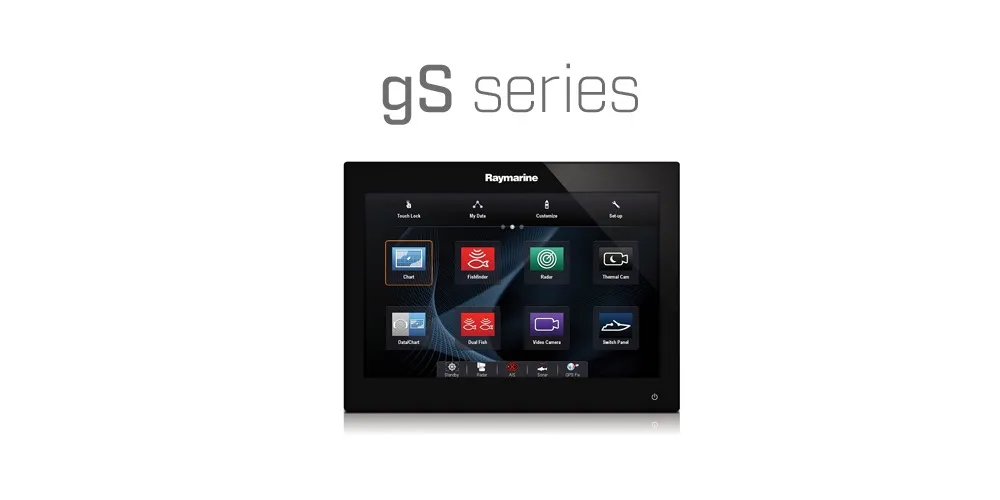

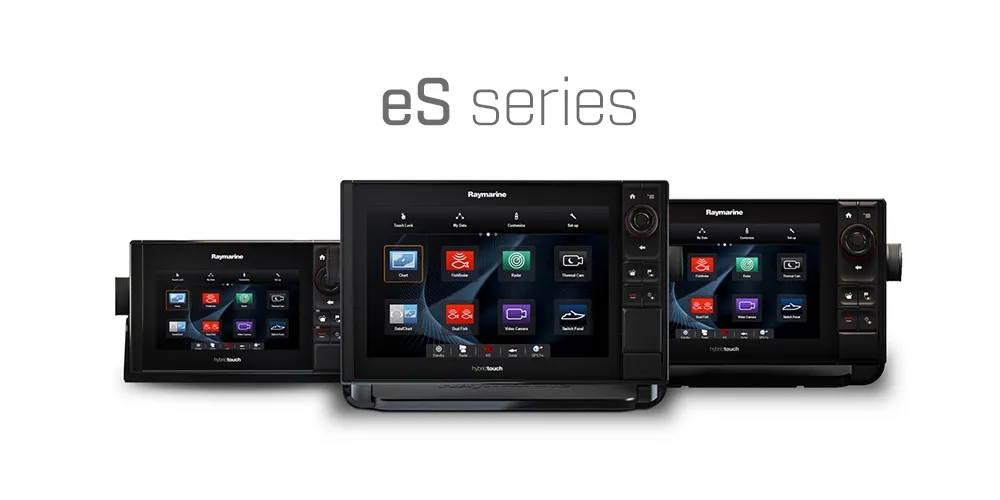

- 多機能ディスプレイのRaymarine eSおよびgSシリーズ製品向けの強力な3Dソナーアップグレードソリューション。
- RVX1000の専用クアッドコアプロセッサにより、前世代のMFDはパフォーマンスを低下させることなく複数のソナーチャネルを同時に実行できます。

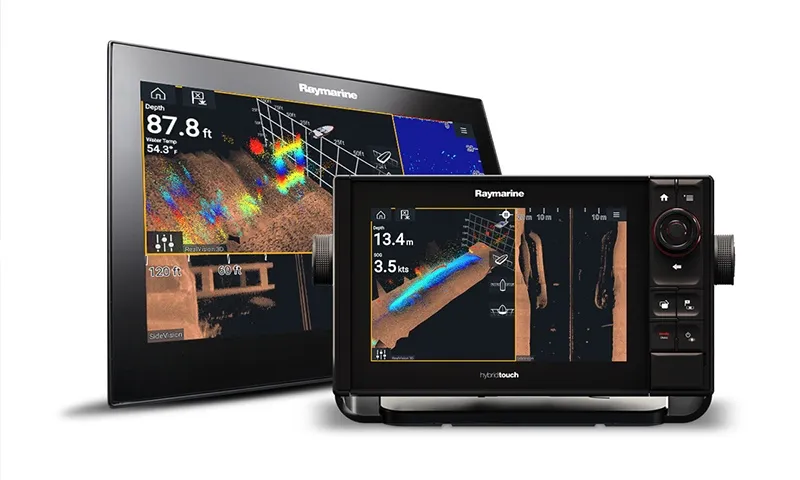

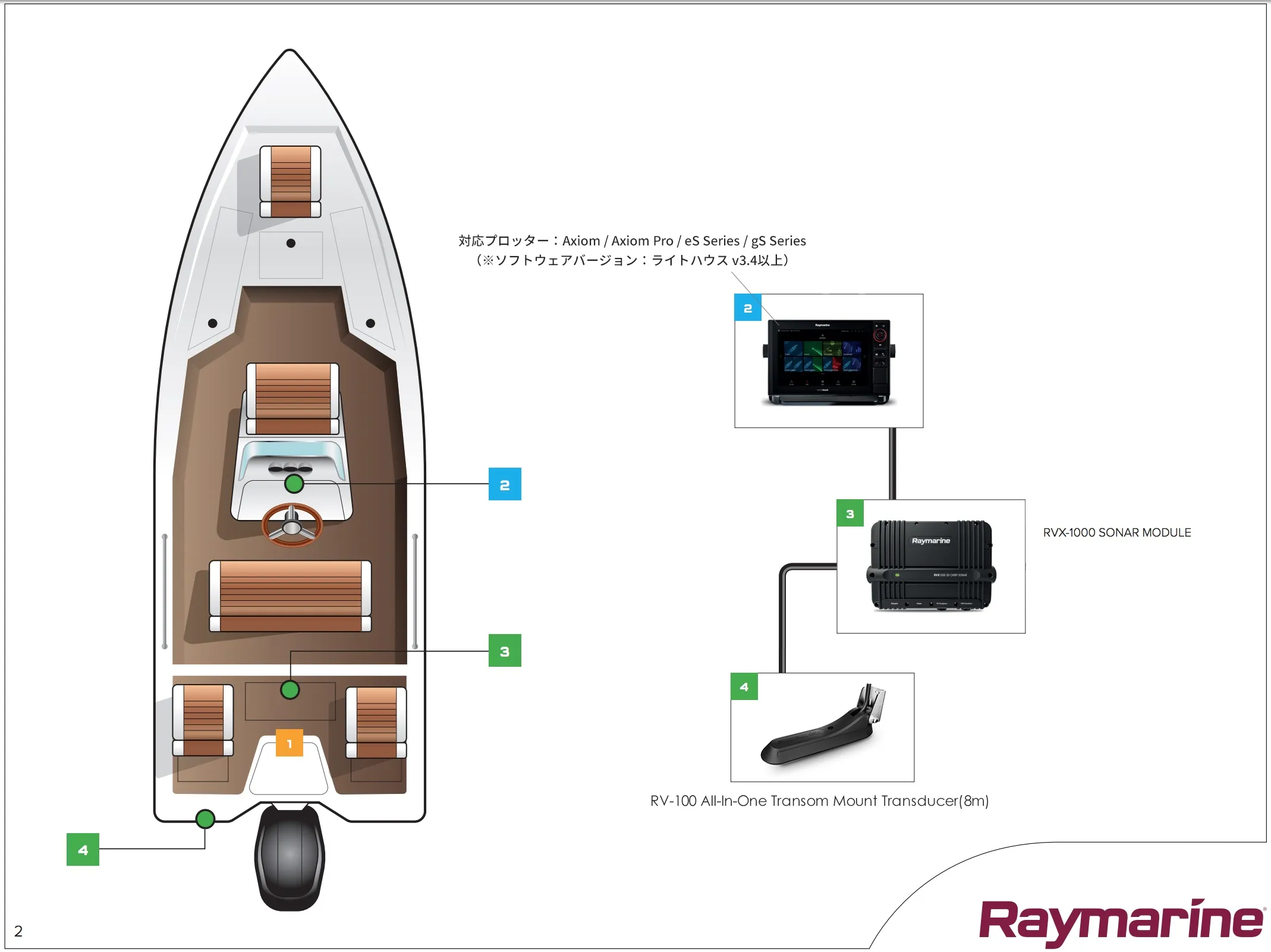

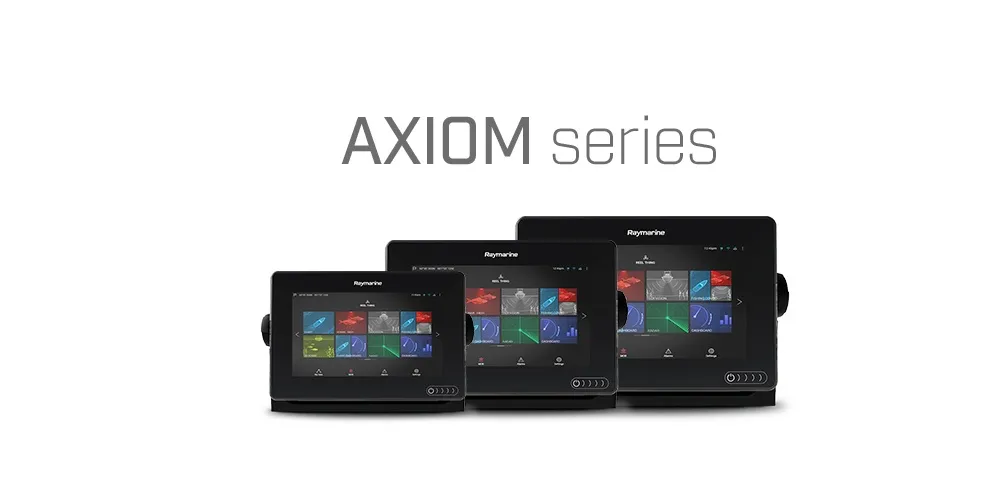

対応GPSプロッター
RVX1000 魚探モジュール（ブルーソナー/ダウンビジョン/サイドビジョン/リアルビジョン3D)
| また、既存のLightHouse 2ソフトウェアを実行しているMFD（特にeS/gSシリーズ）は、LightHouse 3（バージョン3.4以降）にアップグレードしなければなりません。 | |||
 |
 |
 |
 |
ソナーテクノロジーの違い
RVX1000 魚探モジュール（ブルーソナー/ダウンビジョン/サイドビジョン/リアルビジョン3D)

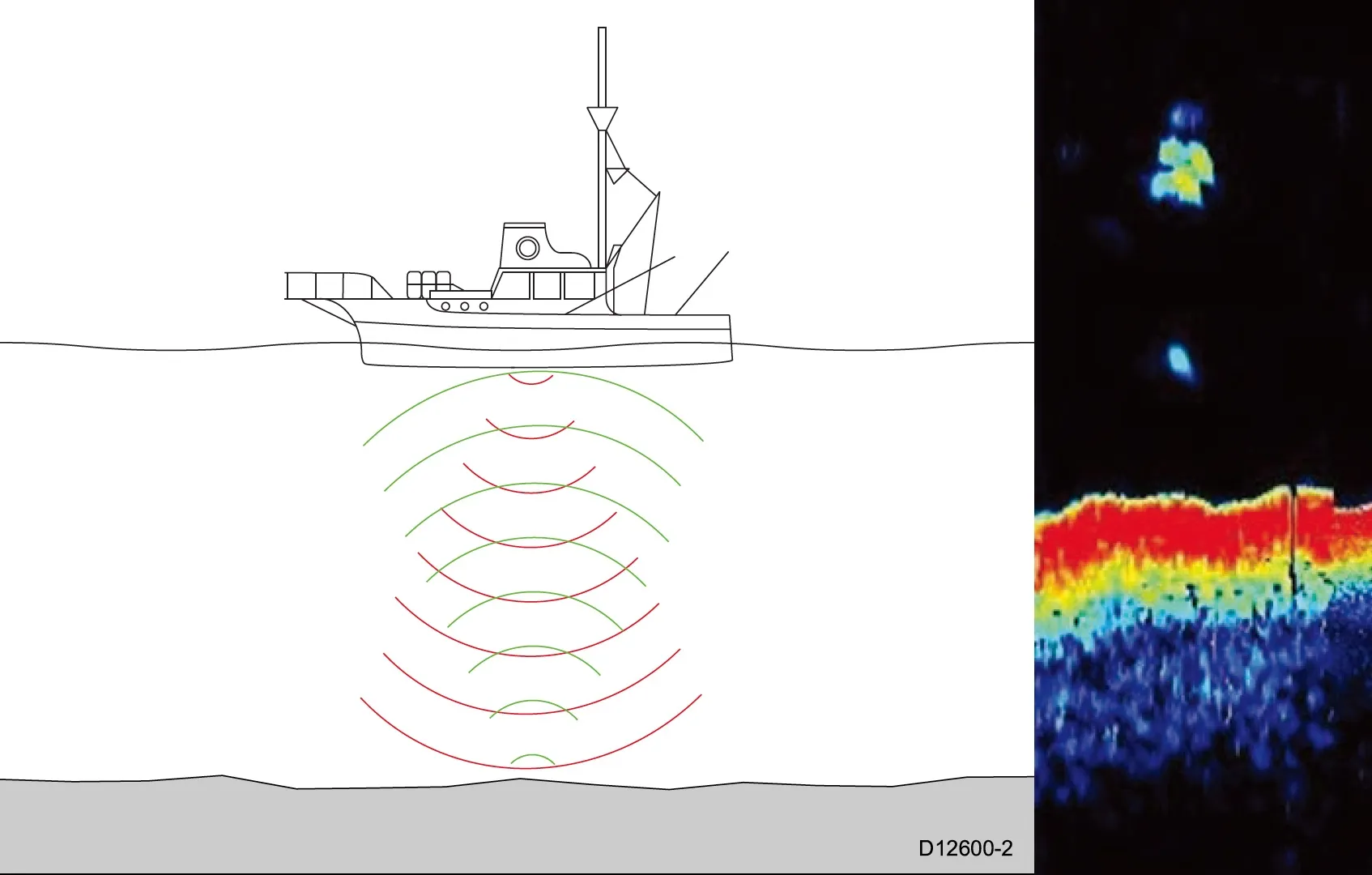

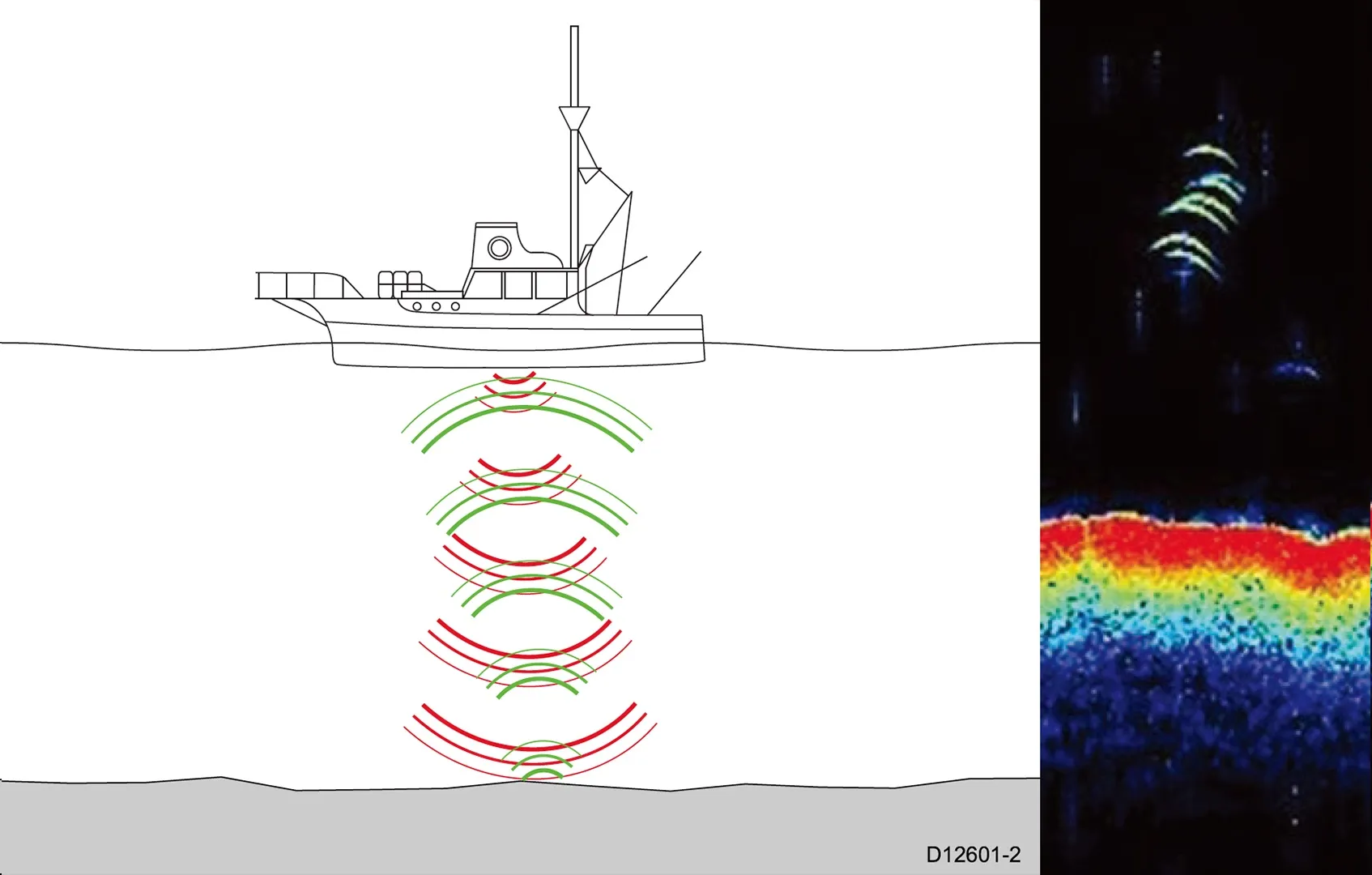

従来のソナー
従来のソナーは、単一周波でソナーの音波を送ります。ソナーが動作する時間を測定することによって、音波エコーが反響物に当たりトランスデューサに戻って目標深度を感知します。
CHIRPソナー
CHIRPソナーは複数のターゲットを区別できる周波数「CHIRP」信号を使用します。これにより、従来のソナーを使用する場合に表示される大きなターゲットだけでなく、複数のターゲットをより細かく表示することができます。CHIRPのメリットとしては、標的分解能の改善、ベイトボールやサーモクリーンによる検出、検出感度などがあります。

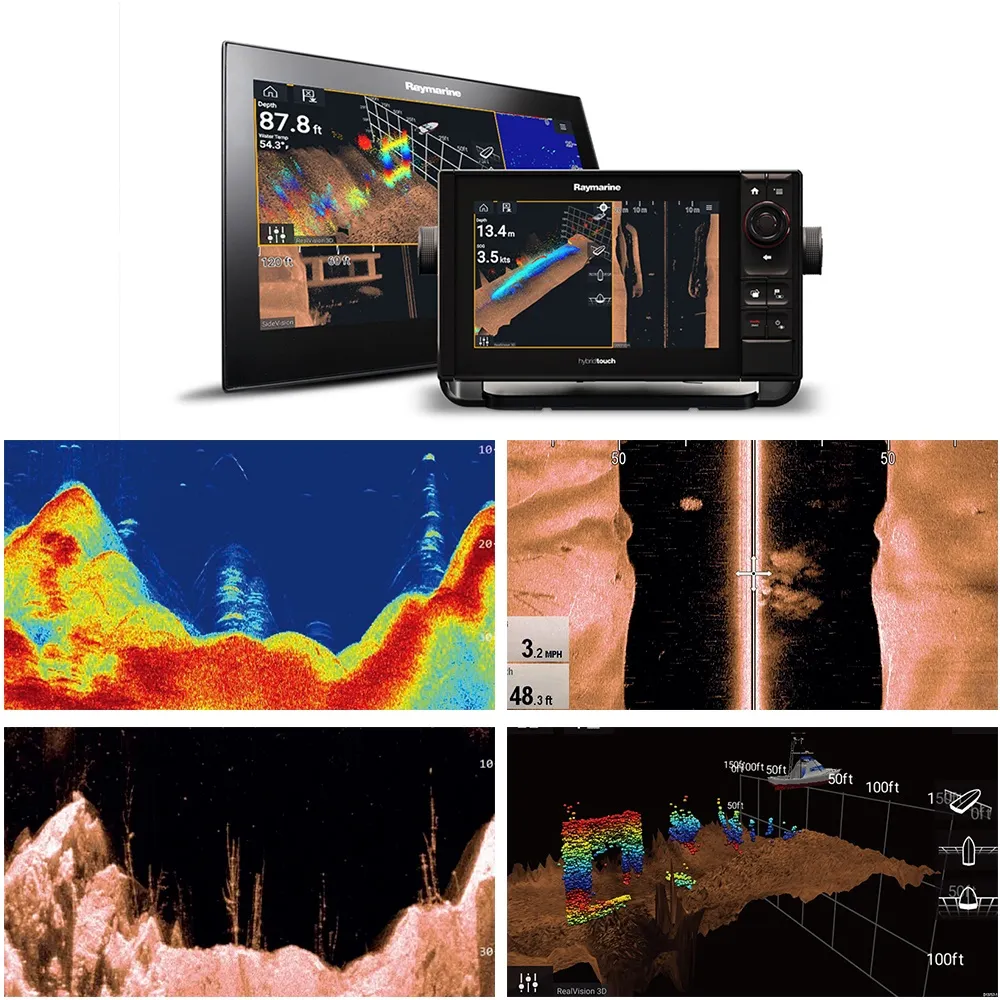

CHIRPの種類
RVX1000 魚探モジュール（ブルーソナー/ダウンビジョン/サイドビジョン/リアルビジョン3D)
CHIRPソナー：円錐形ビームを生成
ソナーはさまざまな速度で効果的です。より深い水域では、CHIRP帯域幅は自動的に最適化され、ボトムロックを向上させ、より広い水柱内の動く物体（例えば魚）を検出します。
DownVision™：広角のサイド・バイ・サイド・ビームと、前方から後方の薄いビームを生成
DownVision™は低い船速で有効です。より深い水域では、CHIRP帯域幅は自動的に最適化され、ボトムロックを向上させ、より広い水柱内の動く物体（例えば魚）を検出。 幅の広い細いビームは明確なターゲットリターンをもたらします。 CHIRP処理とより高い動作周波数の使用は、より詳細な画像を提供し、魚が存在する可能性があるボトム構造を識別しやすくします。
SideVision™：2つの広角のサイド・ツー・サイドビームを生成
SideVision™は、低い船速で有効です。幅の広く明確なターゲットリターンを生み出します。あなたの船が進むにつれて、あなたの船の両側に海底のイメージを提供。 CHIRP処理と高い動作周波数の使用は詳細な画像を提供し、魚が存在する可能性のある底の構造を識別。ビームがより長い範囲で底部と作る狭い角度は、底部から突き出た構造の影を明らかにすることができる。

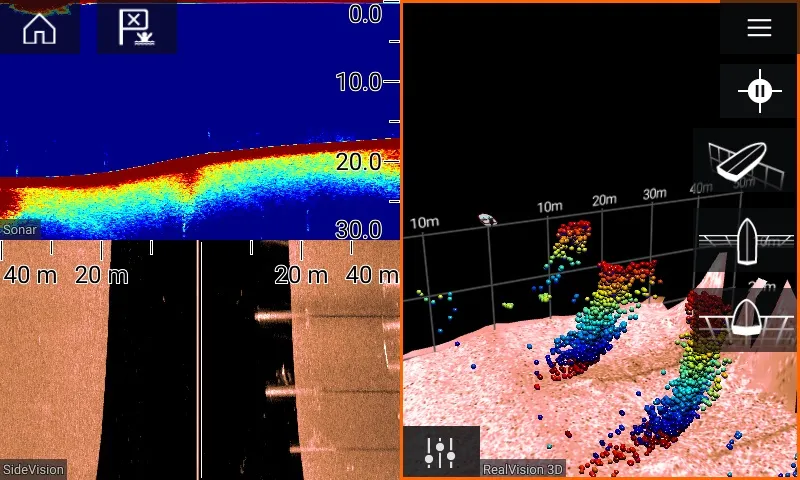

CHIRP RealVision™3D：全てのビームを生成
CHIRP RealVision™3Dトランスデューサは、CHIRP DownVision™ / CHIRP SideVision™ / 高周波CHIRP Sonar / RealVision™3Dを使用して、実物のような3Dソナー画像を提供。RealVision™3Dは、下の地形、残骸、および魚の真実で分かりやすいビューを提供します。
RVX1000-3D CHIRP Sonnar
RVX1000 魚探モジュール（ブルーソナー/ダウンビジョン/サイドビジョン/リアルビジョン3D)

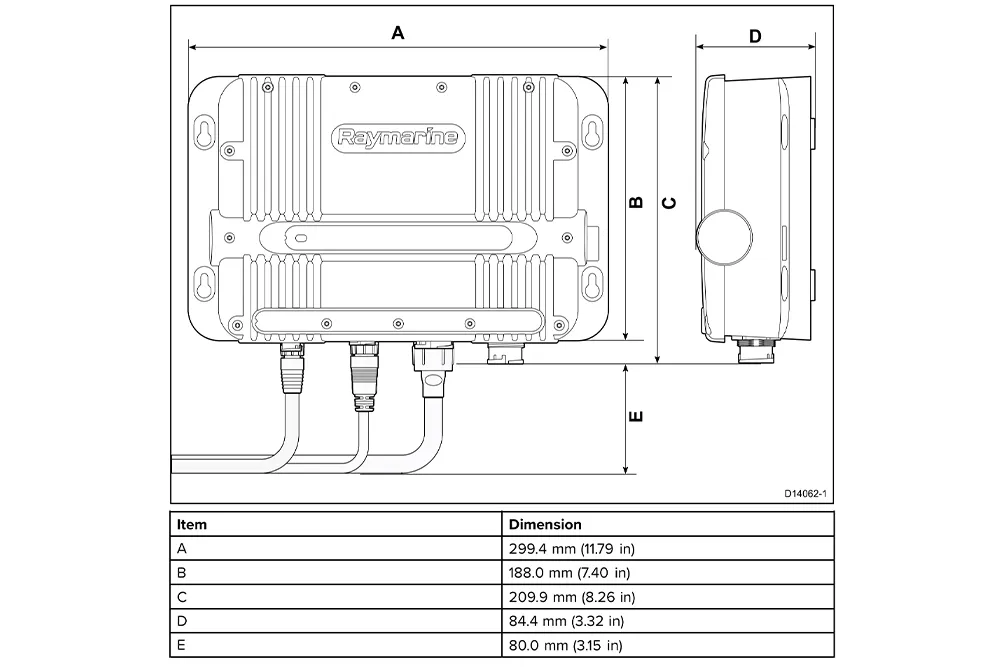

| 一般仕様 | |
|---|---|
| ソナー | RealVision 3D（CHIRP Side and DownVision、高周波CHIRP、3Dソナー）+ 1kWハイパワーCHIRP |
| ソナーの深さ | 高周波CHIRP = 274.32 m | DownVision = 182.88 m | SideVision = 91 m(それぞれ両サイド) | 1kw = 1,524 m |
| 接続 | 1x RVXポート= 25ピンRealVisionコネクタ | 1x 1kwポート= 11ピン1kWコネクタ | 1x電源接続 | 1x Raynet接続 |
| 公称電源電圧 | 12 / 24V DCシステム |
| 動作電圧範囲 | 10.8 Vから31.2 V DC |
| 消費電力 | 10.4 W（最大） |
| 防水定格 | IPX6 / IPX7 |
| 動作温度 | -25 C 〜 +55 C |
| 保存温度 | -30 C 〜 +70 C |

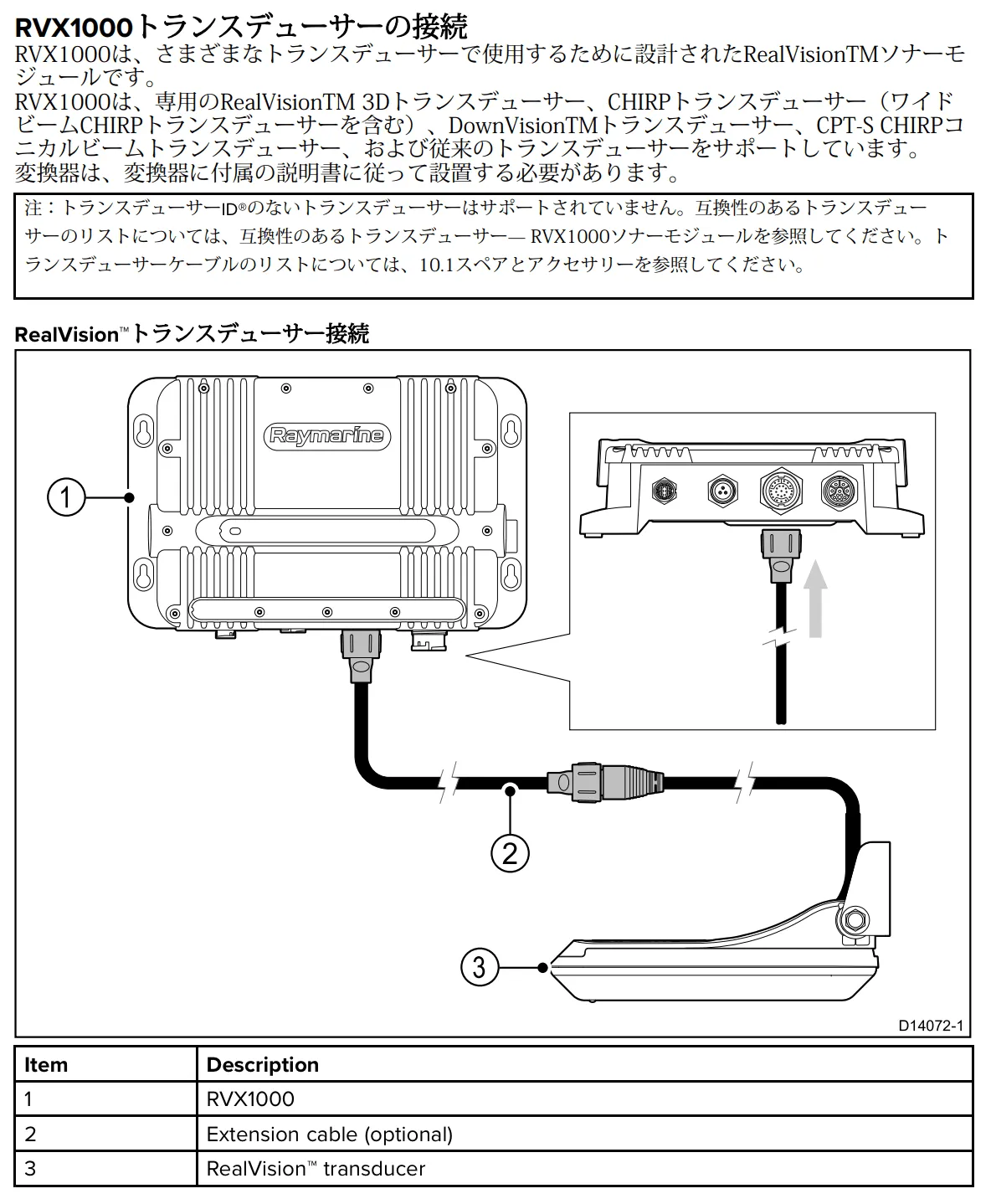

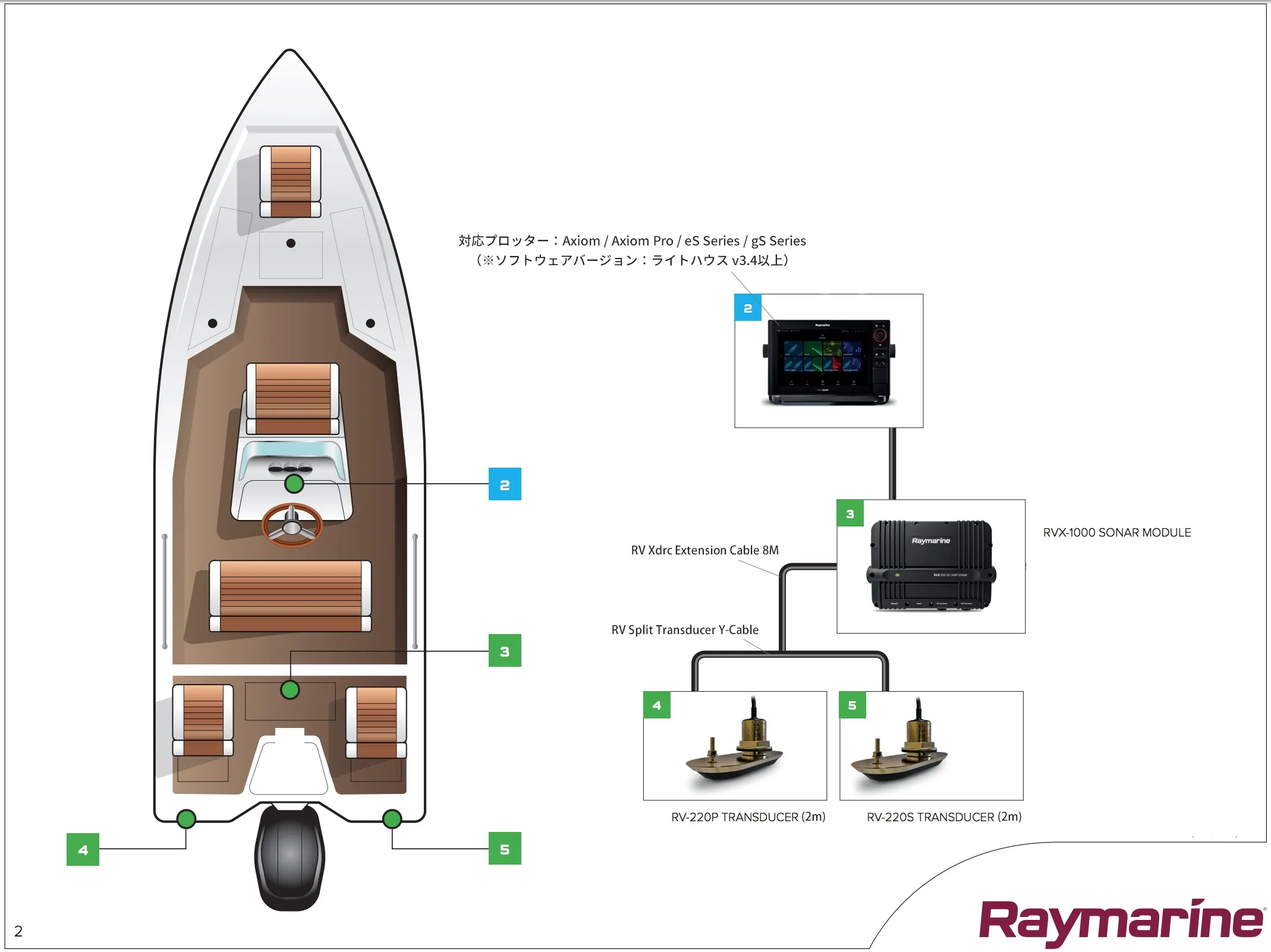

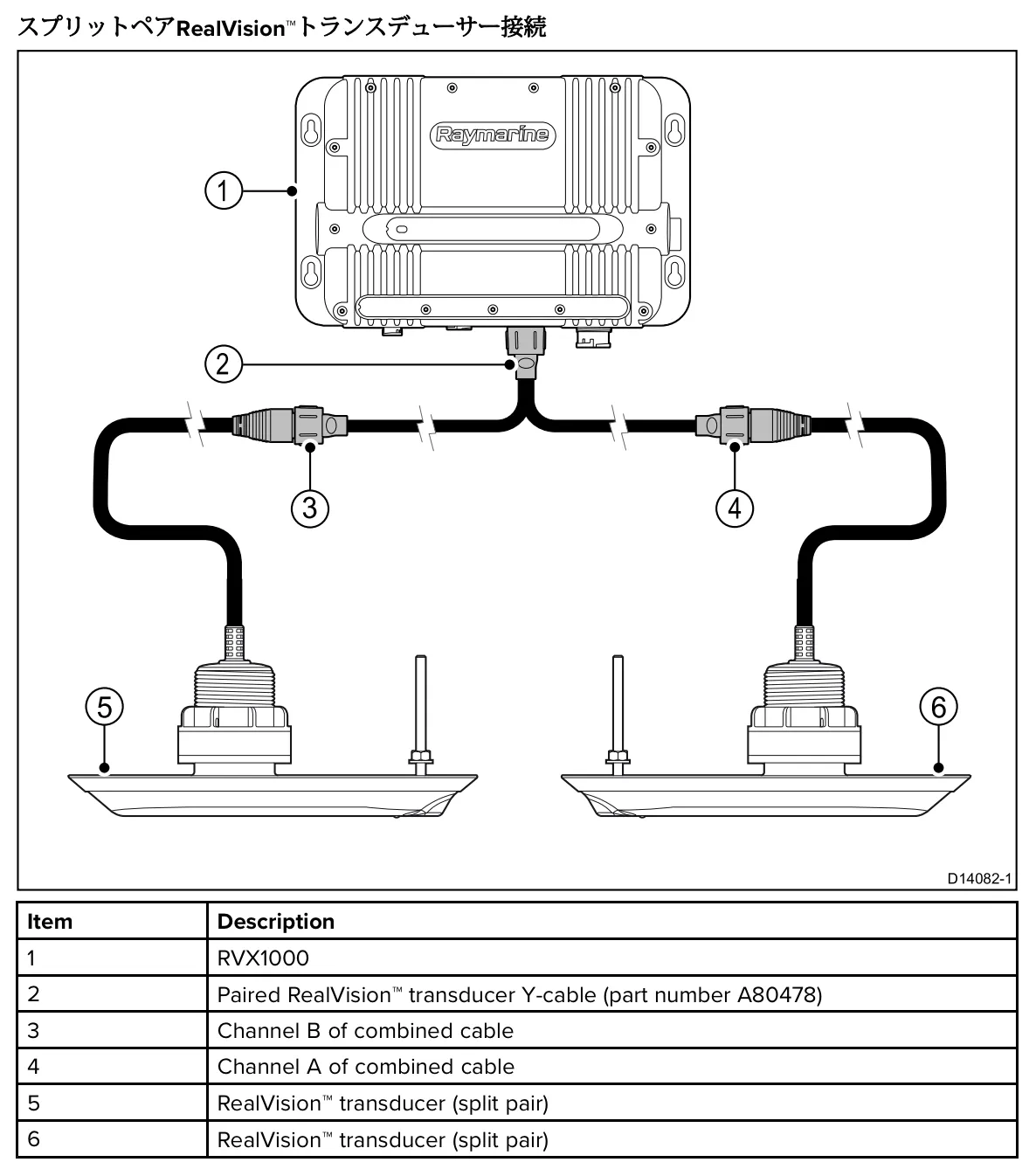

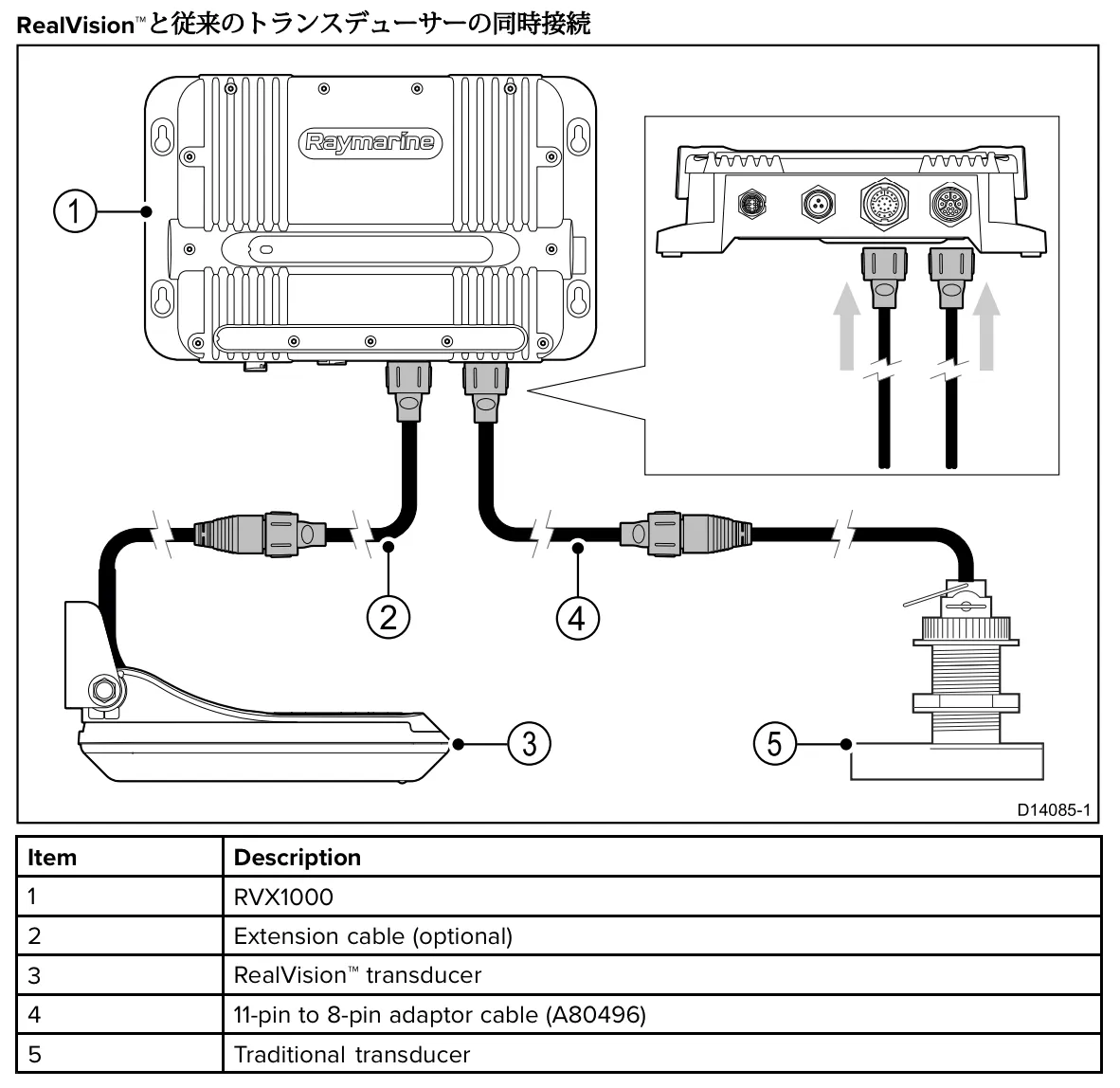

配線図例
RVX1000 魚探モジュール（ブルーソナー/ダウンビジョン/サイドビジョン/リアルビジョン3D)
配線は簡単です。
ケーブルの長さが足りない場合は、下記よりお買い求め下さい。

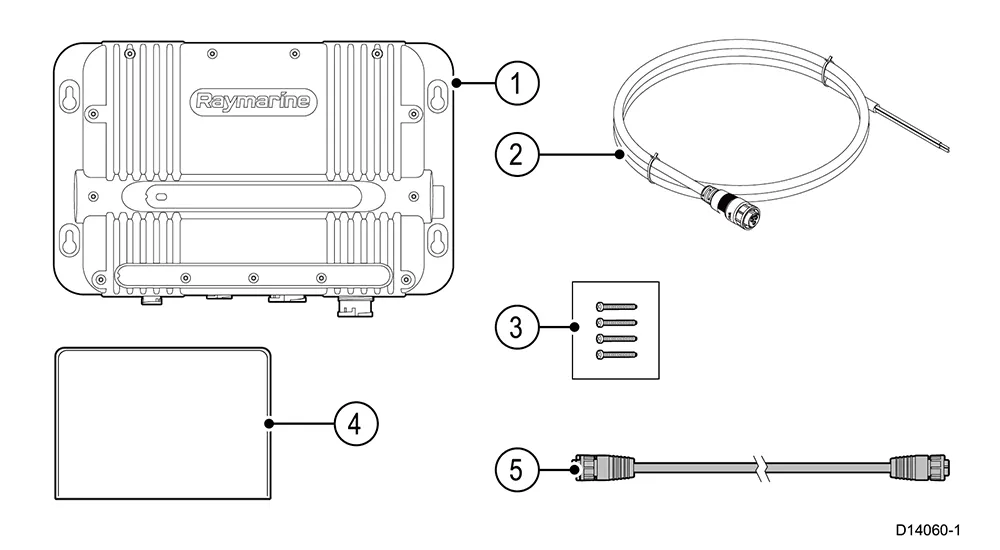

本製品の同梱物
本製品の同梱物
| 同梱物 |
|---|
| ソナーモジュール |
| 1.5 m (5 フィー ト) 電源ケーブル |
| No.8 スクリュー |
| ドキュメントパック |
| 2 m (6.56 フィート) RayNet (メス) － RayNet(メス) ネットワークケーブル |
