製品情報:

製品説明

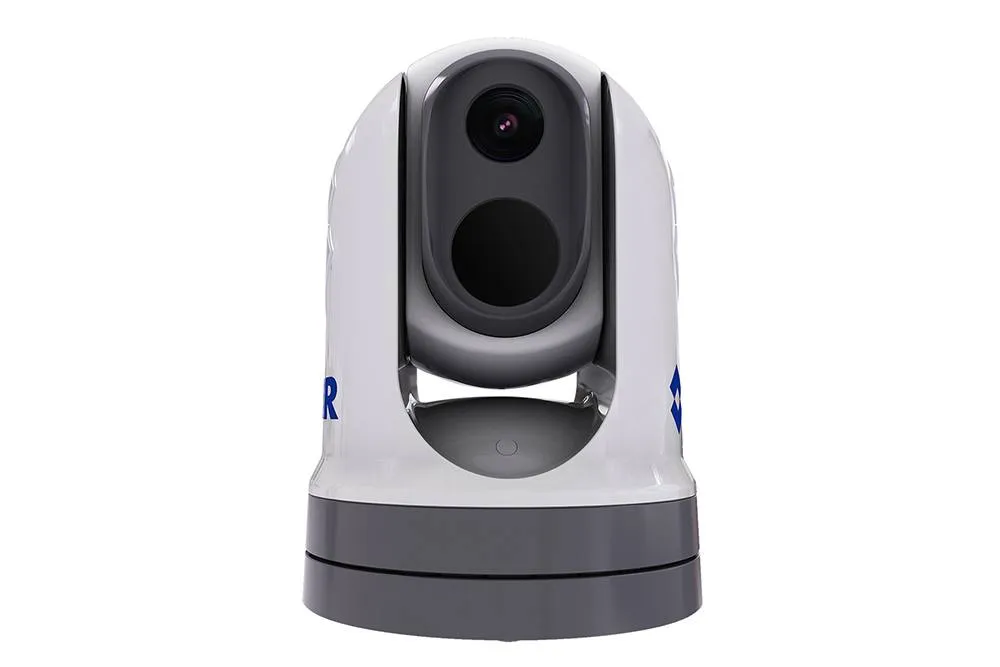

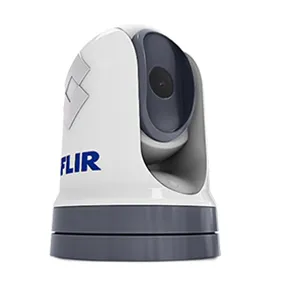

FLIR M300 Series Marine Cameras | Marine Thermal Night Vision

アクティブジャイロ安定化機能を備えたプレミアムマルチスペクトル海洋カメラ

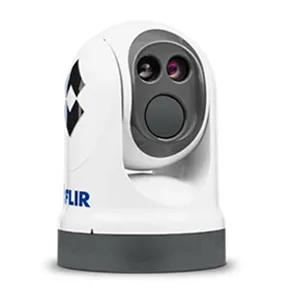

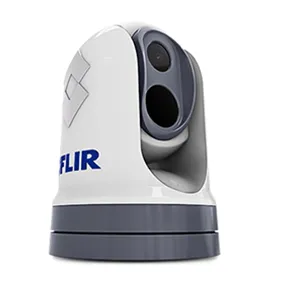

高解像度の低照度カメラと最先端のFLIRサーマルイメージングコアの1つを備えたM364CおよびM364C-LRは、水に関するエリートレベルの認識を提供します。

どちらのカメラもマルチスペクトルイメージングを使用して、独自のFLIR Color Thermal Vision™(CTV)テクノロジーを提供します。

カラーサーマルビジョンは、可視カメラの詳細と熱画像をブレンドし、重要なカラー画像をオーバーレイすることで、船長が熱シーン内の航海補助具や他の船舶を明確に識別できるようにします。

M364CおよびM364-LRは、卓越した画像処理性能、インテリジェントな物体認識技術、強化されたジャイロ安定化により、法執行機関の専門家、商業船員、および本格的なレクリエーションボートに不可欠なツールです。


  サーマルカメラタイプ

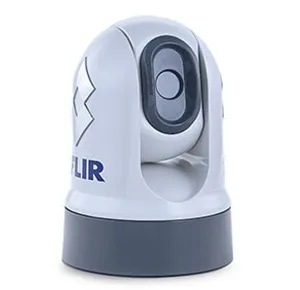

種類 M132 M232 M300C M332 M364 M364C M364C LR M400 M400XR M500
可動範囲 チルト(上下)のみ パン(左右:360°無限回転)/チルト(上下)
サーマルカメラレンズ
センサー素子 非冷却Voxマイクロボロメータ 冷却Insb
解像度 320 × 240 - 320 × 256 640 x 512 640 x 480 640 x 512
視野角 24° × 18° - 24° × 18° 18° x 13.5° 18° x 6.0° 広角28°x 21°
挟角2°x 1.5°
焦点距離 19mm - 9.1mm 18mm 25mm 35mm - 105mm 19 - 275mm
光学ズーム - 3倍 14倍
電子ズーム 4倍 - 4倍
可視カメラレンズ(CCTV)
解像度 - 1920×1080 - 1920×1080
焦点距離 - 4.3mm-129mm - 4.3mm-129mm
光学ズーム - 30倍 - 30倍
電子ズーム - 12倍 - 12倍
その他の詳細
重量(kg) 3.0 6.8 12.7 20.4
電磁妨害 IEC 60945
使用温度範囲(℃) -25 ~ +55
等級 IP67
相対湿度 最大93%
塩水噴霧 IEC 60945
保存温度範囲(℃) -30 ~ +70℃ -50 ~ +80℃
振動 MIL-STD-810E
161 kph 115.2 mph
最大検出能力:落水者(km) 0.4 - 0.4 0.8 1.5 2.4 9.0
最大検出能力:小型船舶(km) 1.3 - 1.3 2.2 3.9 6.0 15.4
アナログ出力 なし あり
HD-SDI出力 なし あり
IP出力 あり
ビデオリフレッシュレート(Hz) 9 - 9 or 30 30 9 or 30 30
消費電力(通常/最大):W 15 / 18 41 / 75 50 / 270 250
電源条件(VDC) 12 or 24 24 12 or 24

NEW

ClearCruise™AR

M364C カメラシステム (9Hz)

Raymarine独自の画像解析技術

AXIOM/AIS/AR200とケーブルで繋ぐ事で、サーマルカメラの映像上に他船のAISデータが表示出来ます。

Axiom®多機能ディスプレイをより賢く、よりスマートに強化します。

▶ AXIOM 一覧

▶ AIS 一覧

▶ AR200

※ M132 / M232と接続する場合は、サーマル映像の上にARアイコンが出ます。


NEW

マルチスペクトルイメージングによるエリート認識

M364C カメラシステム (9Hz)

FLIR Color Thermal VisionおよびMSX®を使用したサーマル画像および可視画像

ターゲットの識別
FLIR Boson 640×512温度センサー
サーマルイメージングは、完全な暗闇、まぶしさ、明るい霧の中にある物体を検出
M364CをRaymarine Axiomと統合し、FLIR Color Thermal VisionとMSXマルチスペクトルイメージングを活用

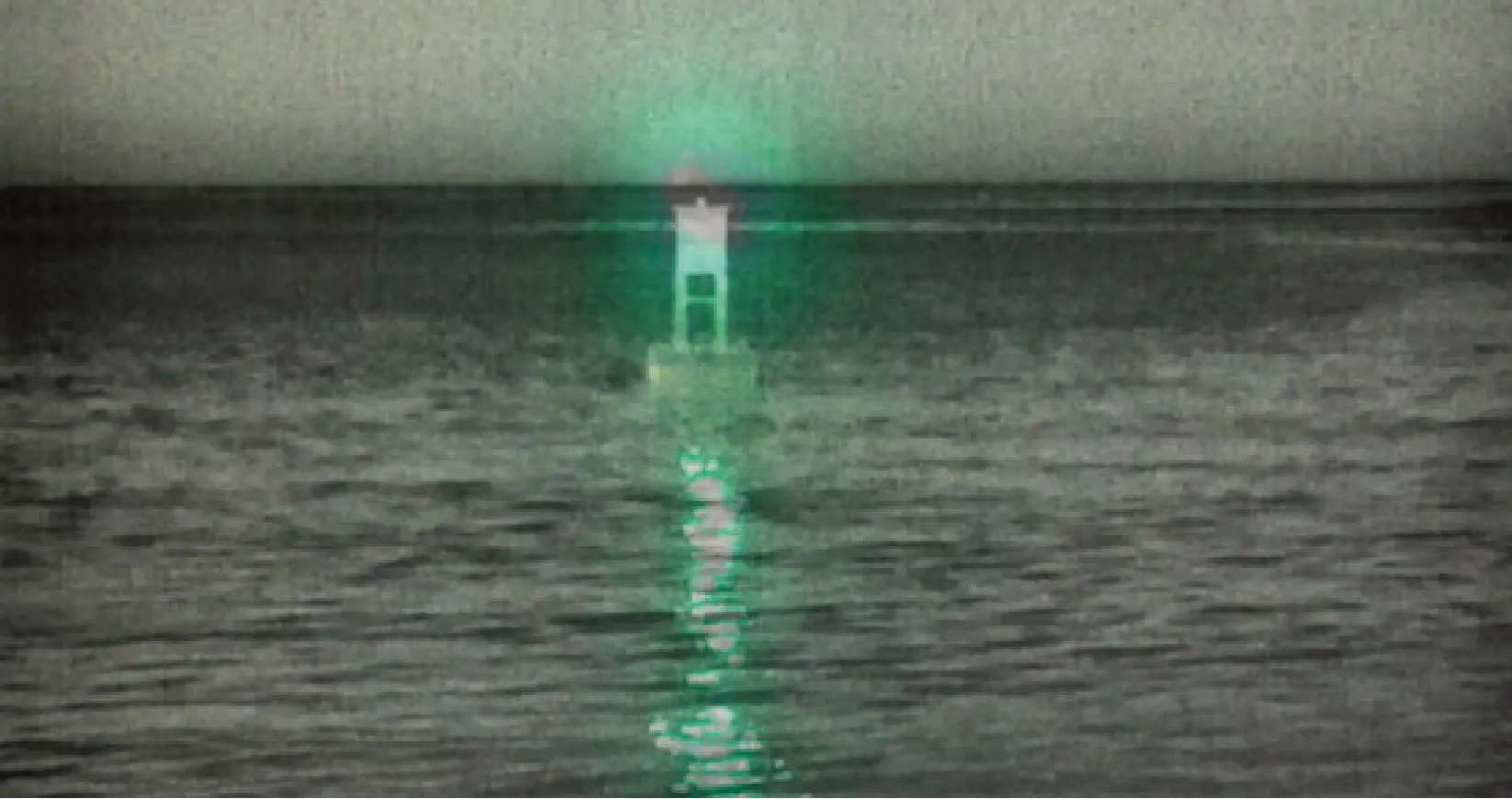

カラーサーマルビジョンは、赤外線カメラと低照度可視カメラをブレンドしているため、キャプテンはナビゲーションライトやナビゲーションエイドなどの色の詳細を簡単に識別
Raymarine Axiom MFDと組み合わせた場合のClearCruise拡張現実対応

NEW

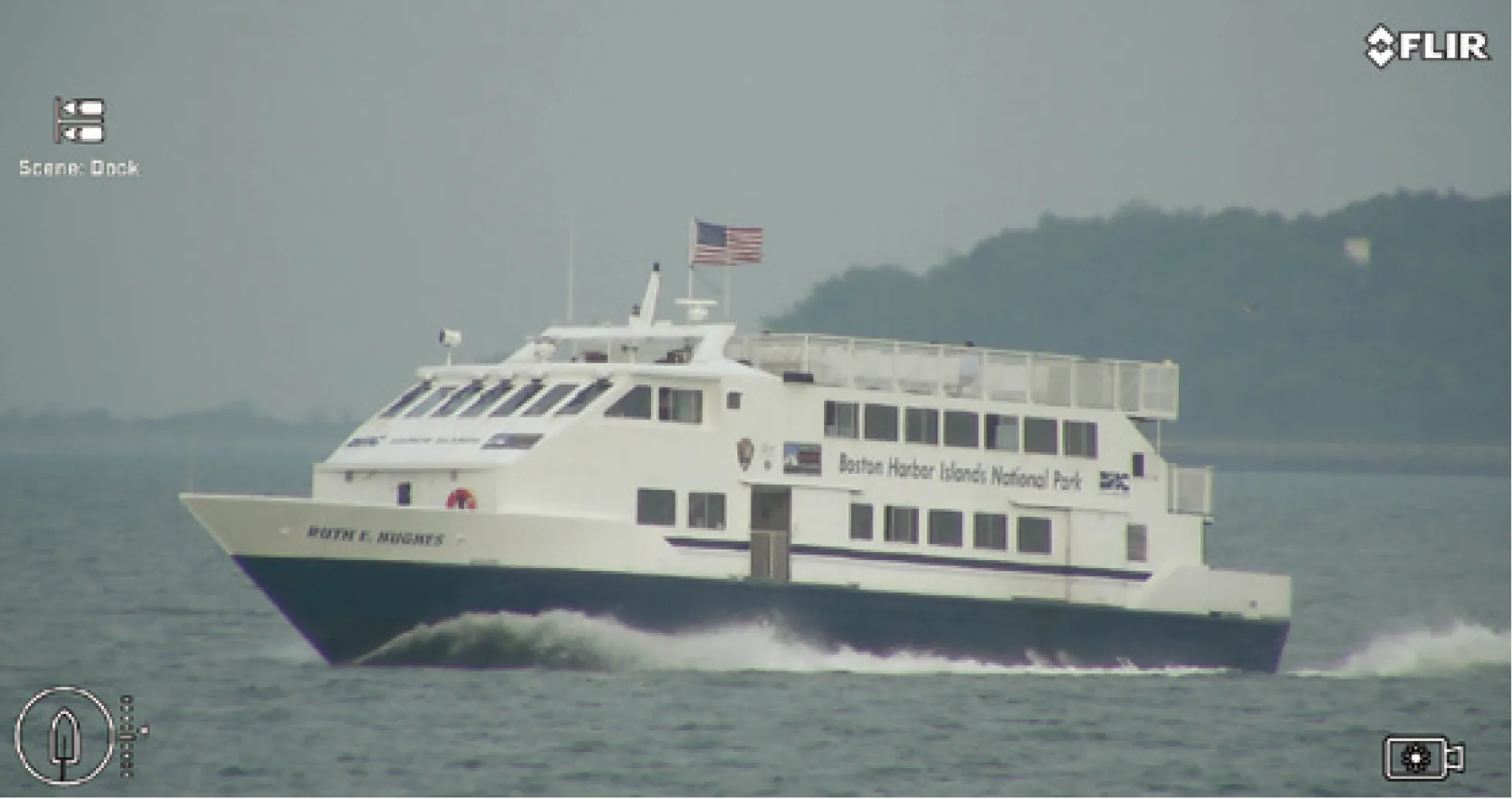

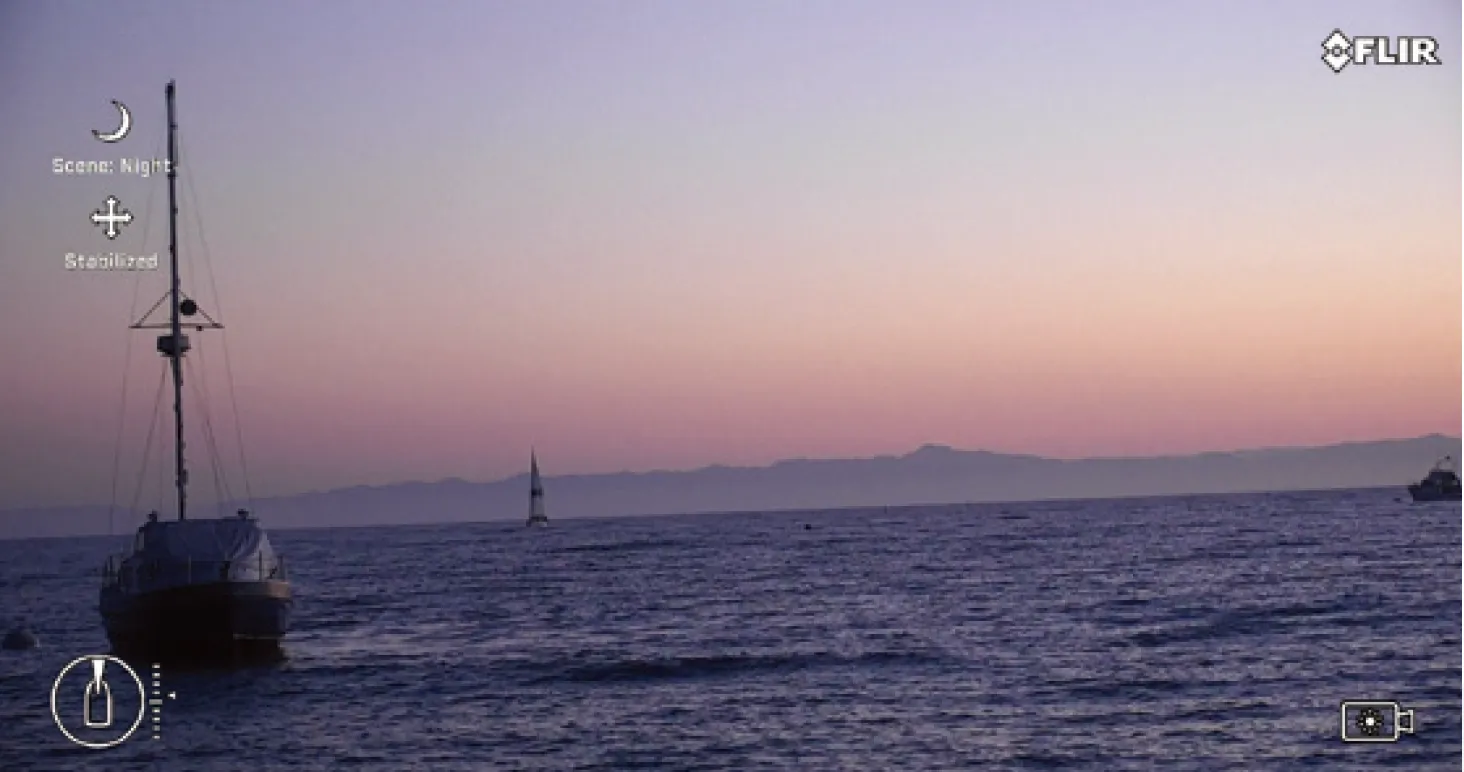

高解像度ナビゲーション

M364C カメラシステム (9Hz)

低光量HD可視画像センサーと長距離ズームにより、ターゲットの識別が強化されます。

ターゲットの識別
双眼鏡よりも優れた30倍光学ズームと画像安定化機能を備えたM300Cは、優れた長距離イメージングと確実なターゲット識別を実現
超低照度カメラテクノロジーは、最も過酷な照明条件で可視画像を提供
Raymarine Axiomおよび受賞歴のあるClearCruise™拡張現実技術と組み合わせて、AISターゲット、チャートオブジェクト、およびウェイポイントをリアルタイムでオーバーレイします

NEW

荒海でも安定した眺め

M364C カメラシステム (9Hz)

荒れた海でも安定して見ることができます。

安定性能

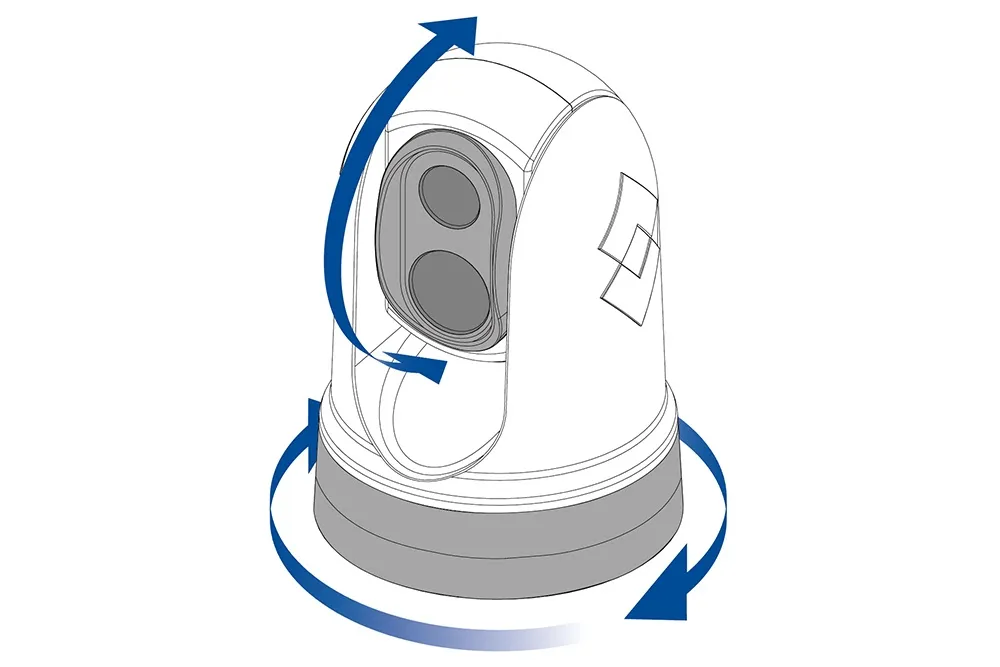

2軸の機械的安定化により、ピッチ、ヒーブ、ヨーの影響が事実上なくなります。
電子安定化により、低周波の振動と振動が最小限に抑えられます。
統合されたAHRS(姿勢方向参照センサー)水平方向の安定化により、操作中にカメラがシーンに自動的に保持されます。

NEW

高解像度ナビゲーション

M364C カメラシステム (9Hz)

低光量HD可視画像センサーと長距離ズームにより、ターゲットの識別が強化されます。

ターゲットの識別
双眼鏡よりも優れた30倍光学ズームと画像安定化機能を備えたM364Cは、優れた長距離イメージングと確実なターゲット識別を実現
超低照度カメラテクノロジーは、最も過酷な照明条件で可視画像を提供
H.264 IPビデオストリームおよびHD-SDIロスレスデジタルビデオインターフェイス。
レガシーディスプレイに統合するためのコンポジットアナログビデオ(SD)。

よくある質問

M364C カメラシステム (9Hz)

サーマルレンズ:はい。サーマルカメラは光の領域ではなく、赤外線領域のみを見ているため、光量が多い環境でも無光状態でも映像取得可能です。
可視レンズ:低照度の条件下では働きますが、真っ暗闇の場合はサーマル映像を見る事ができるカメラをオススメます。
サーマルレンズ:見ている波長領域が違うため、全く別物です。近赤外線カメラは実際には光がなければ見えません。
サーマルレンズ:はい。晴天時に比べると少々マイルドな映像になりますが、人や車、船舶などの高エネルギーの物体はキレイに見えます。
可視レンズ:はい。昼間であれば確認可能です。
サーマルレンズ:濃度に依りますが、薄霧では問題なく見ることができます。濃霧の場合は詳細は見えませんが熱源の有無程度は見ることできます。
可視レンズ:濃度に依りますが、薄霧では目視と同じ状態で見れます。
サーマルレンズ:不要です。自動でカメラの視野内にある物体の相対的な温度情報を表示するため、特に設定は必要ありません。
サーマルレンズ:光学機器のため、レンズに依存しますが、当該機種は晴天時で人物程度の物体で800m程度、小型船舶程度の物体で2.2km程度の範囲で検知します。
可視レンズ:光学機器のため、条件に依存しますが、光学30倍ズームは一般的に人の目より細かく見えると言われています。
サーマルレンズ:弊社サーマルカメラは素子特性、レンズF値設定、レンズコーティングにより太陽を見ても素子が焼けて故障する心配がありません。
可視レンズ:太陽を直接みると、素子が焼けて故障する可能性がりますので、ご注意下さい。
はい。もともと海上で使用されることを想定し、ボディはFRPにて製造しており、完全塩害対応しております。
当該製品はメンテナンスフリーです。汚れや塩水乾燥による塩の固着などを真水で洗い流していただくだけで問題ありません。

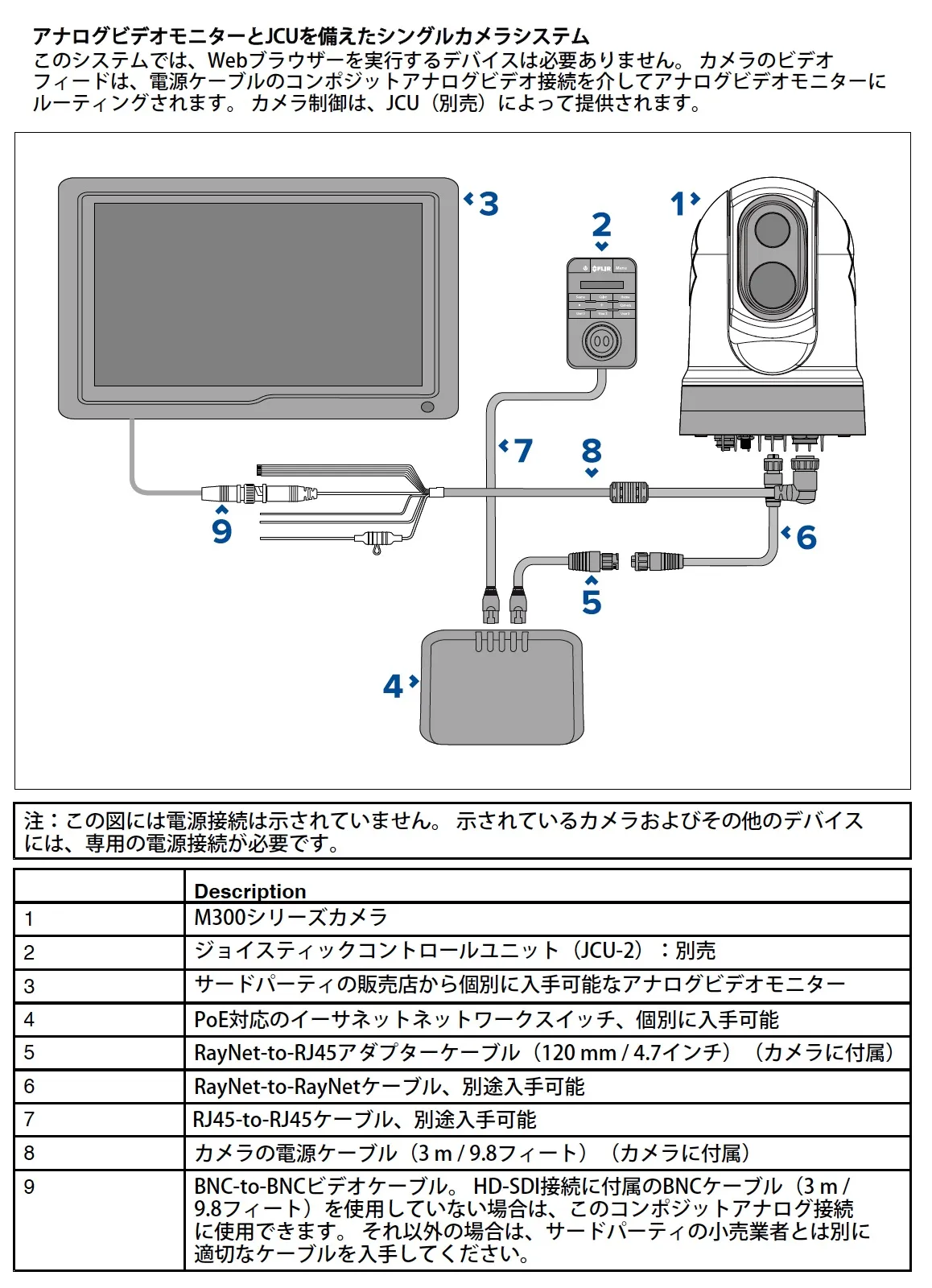

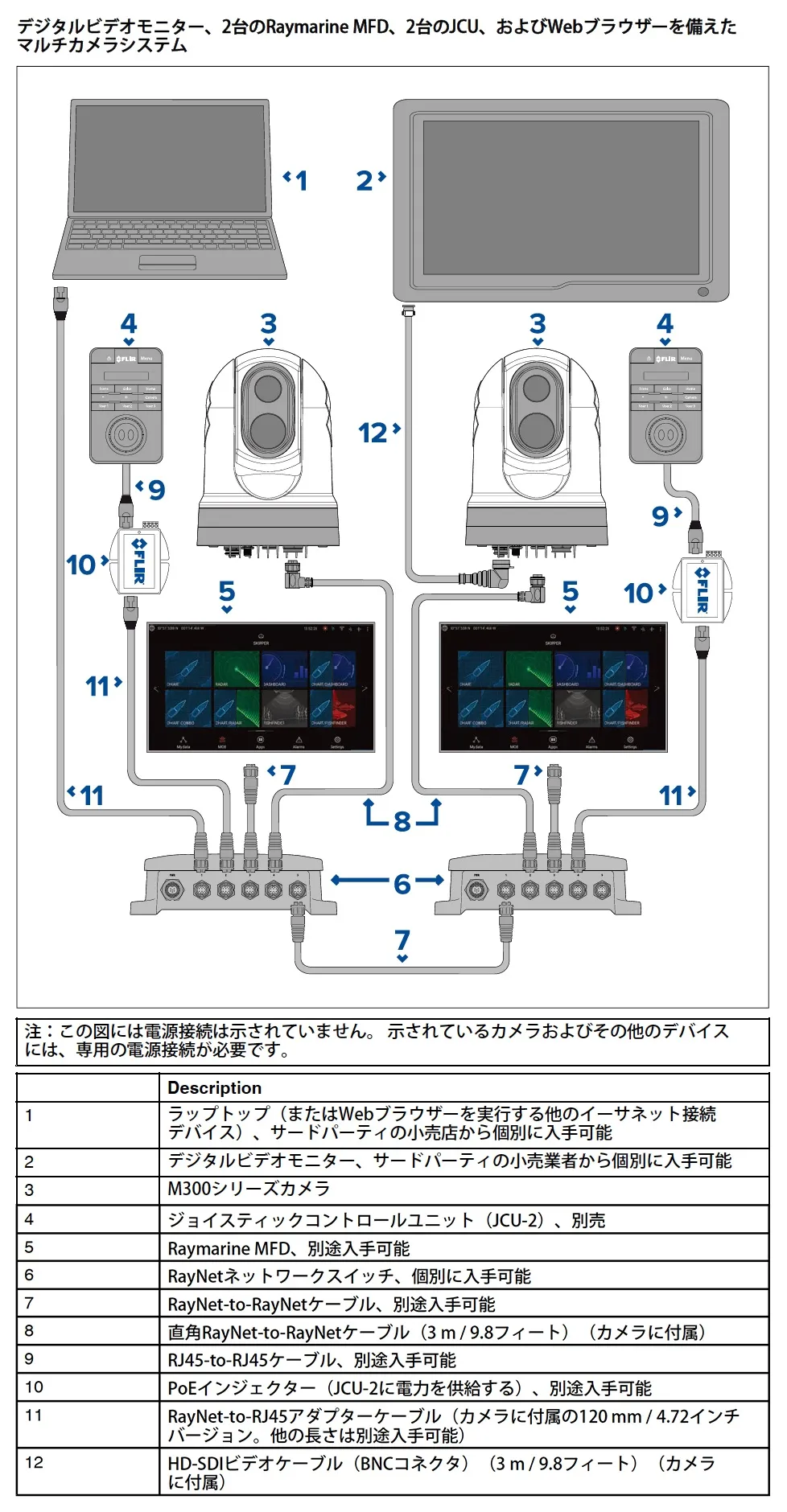

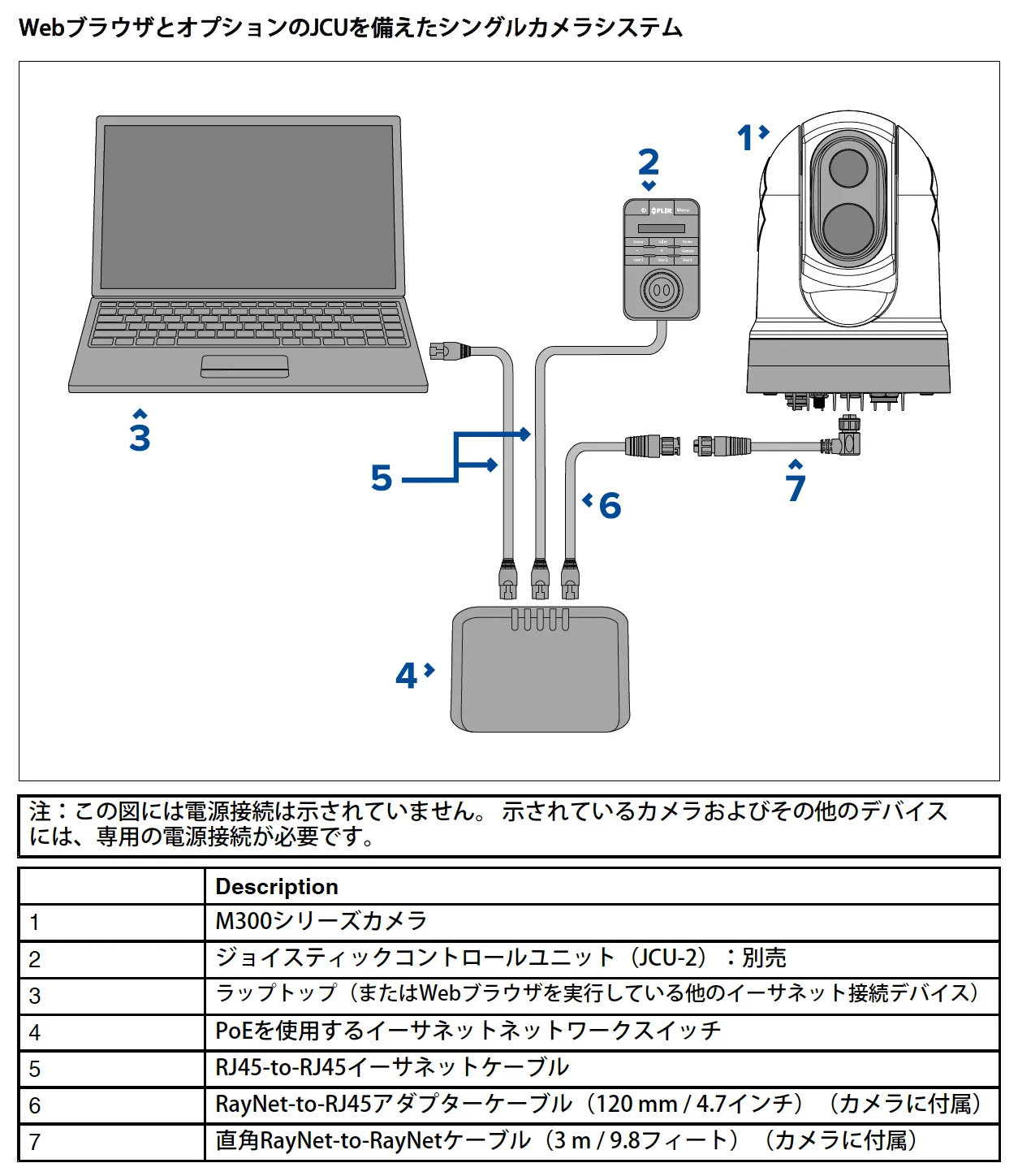

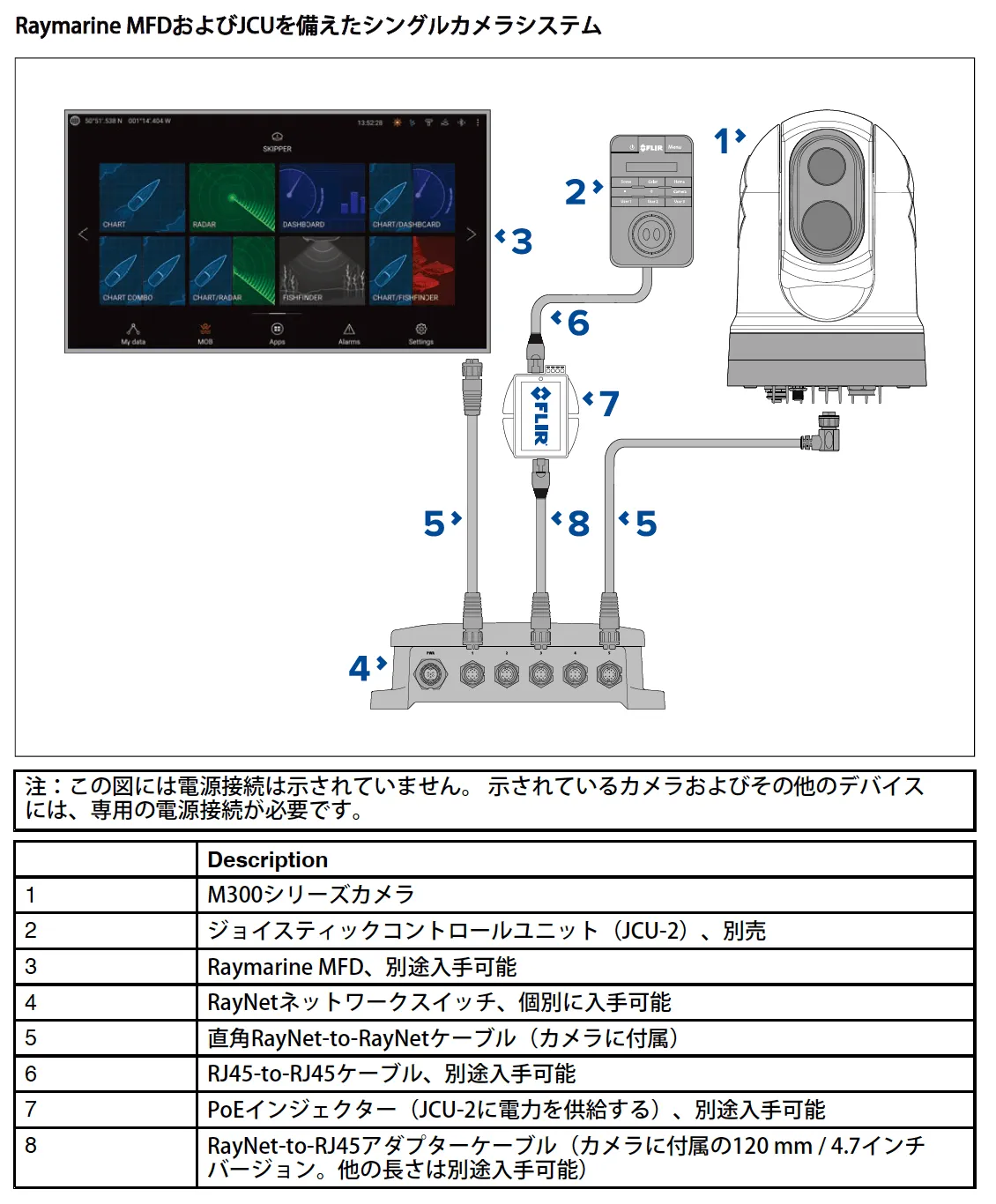

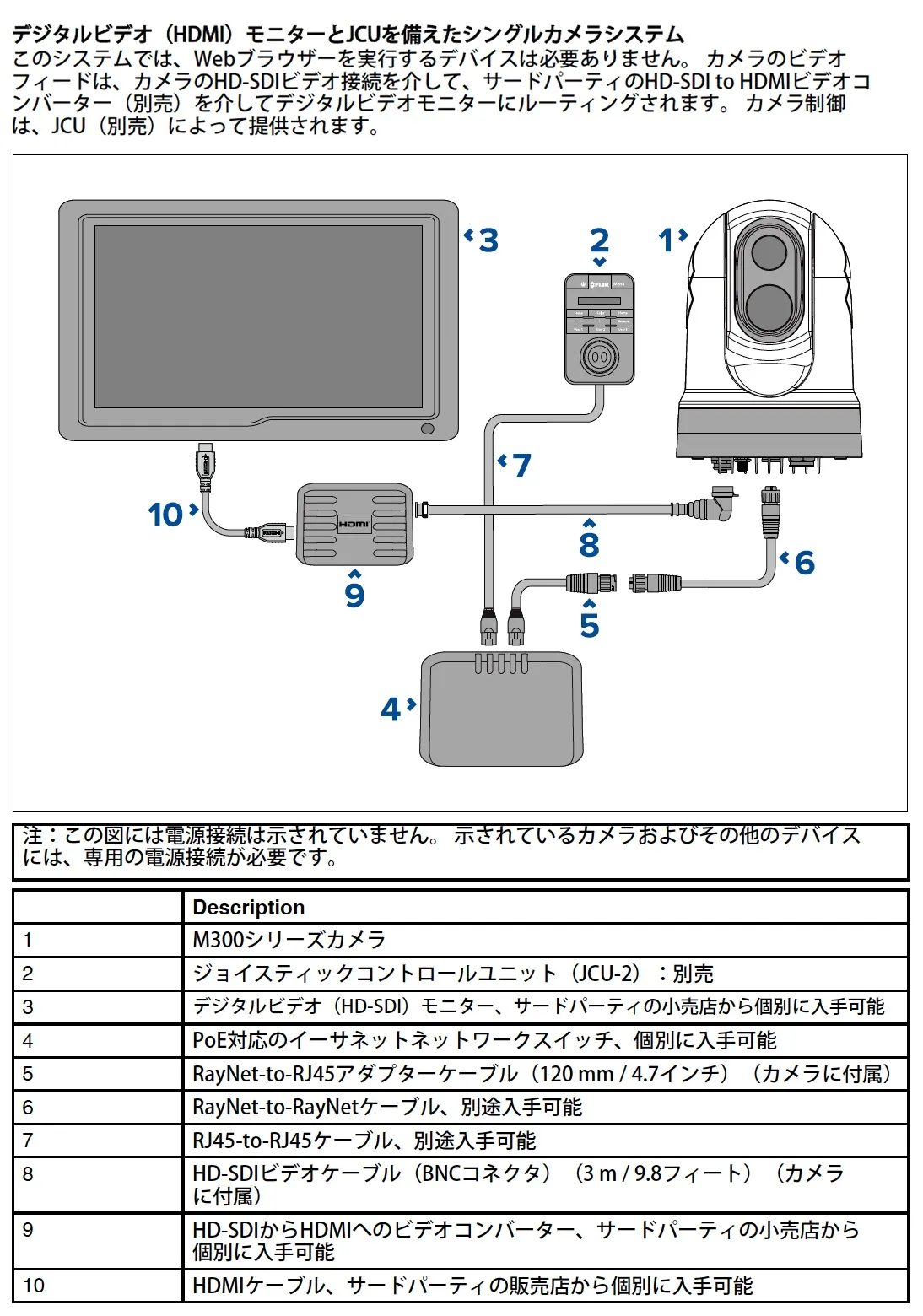

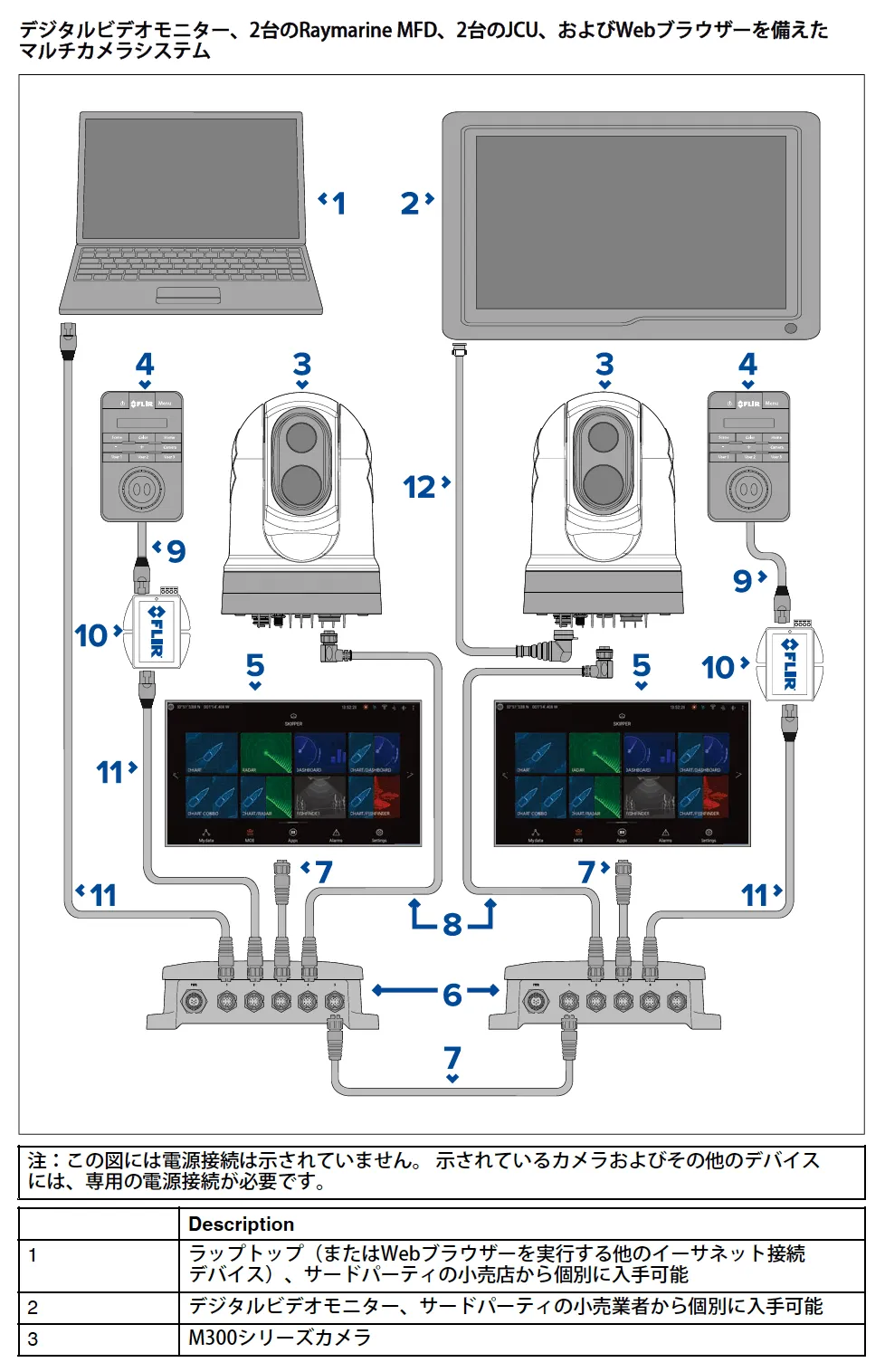

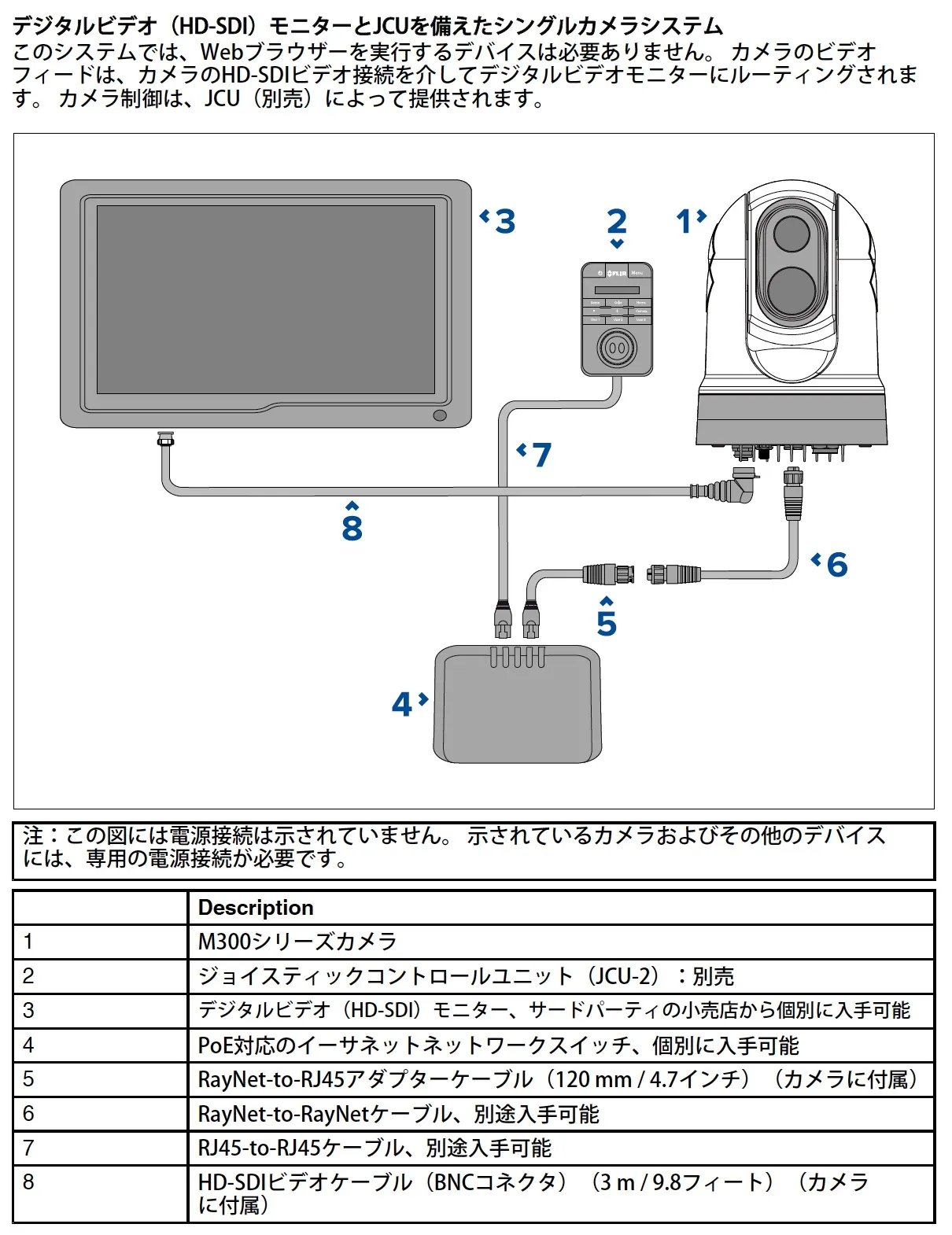

配線図例

M364C カメラシステム (9Hz)

ケーブルが長さが足りない等ありましたら、下記より別途お買い求め下さい。

▶ ネットワークケーブル 一覧

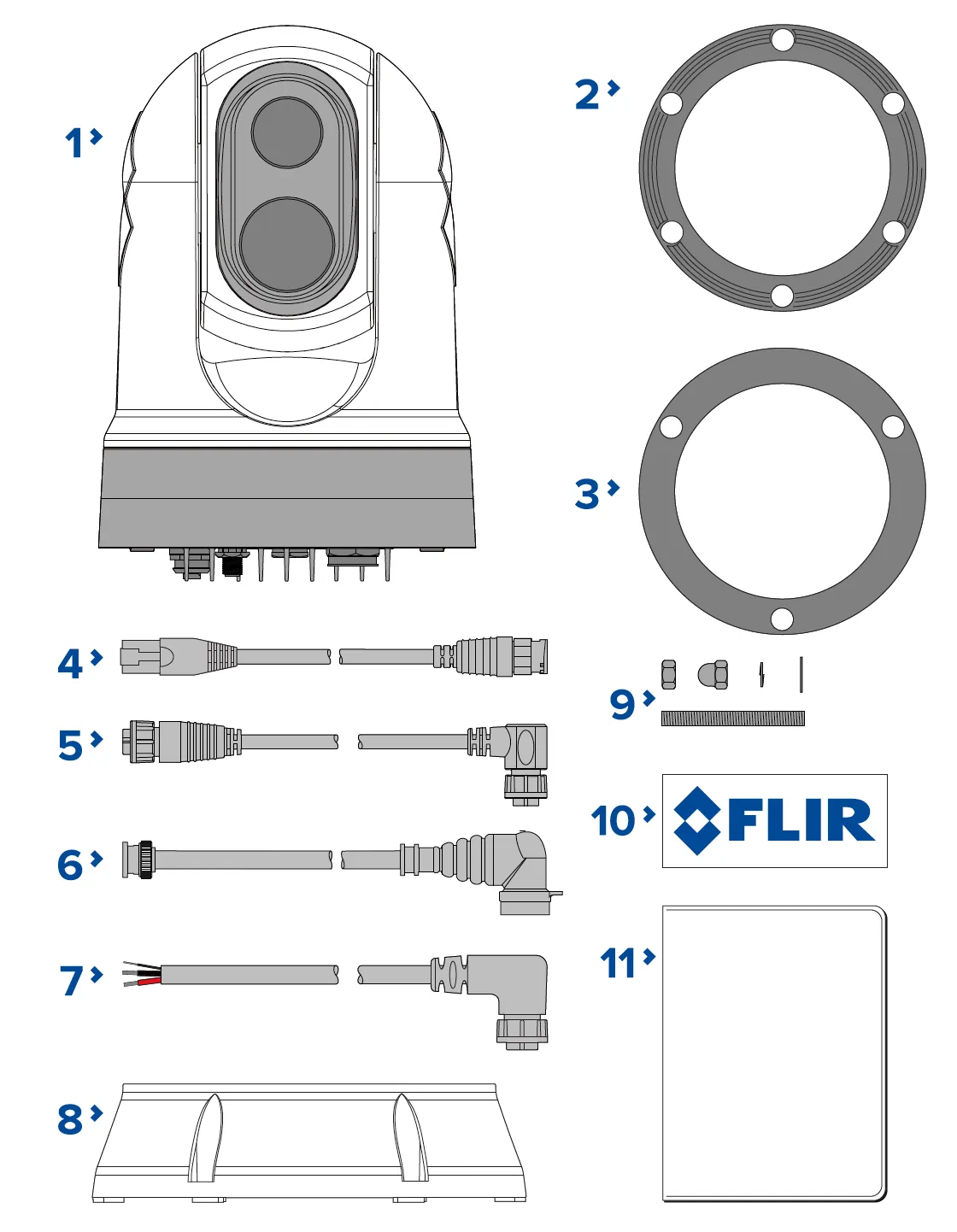

本製品の同梱物

本製品の同梱物

同梱物
1:M364C カメラシステム (9Hz)
2:カメラベースシール
3:カメラのガスケット
4:RayNet-to-RJ45アダプターケーブル120 mm(4.72インチ)
5:直角のRayNet-to-RayNetケーブル3 m(9.8フィート)
6:直角のBNC-BNCケーブル3 m(9.8フィート)
7:直角3ピン電源ケーブル3 m(9.8フィート)
8:取り付けライザー
9:カメラ固定具×3(ナット、ドームナット、スプリングワッシャー、フラットワッシャー、ねじ付きスタッド)
10:自己粘着デカール×2(ボールダウンマウントの場合のみ)
11:ドキュメントパック
