トローリングモーターマウント(HV-100用)
品番：YAP805570
※どれを選んで良いか分からない方も問い合わせください。
¥ 12,600 (税抜)
製品情報:
組み立て方
AXIOM 埋め込みキット
| まず始めに | |
|---|---|

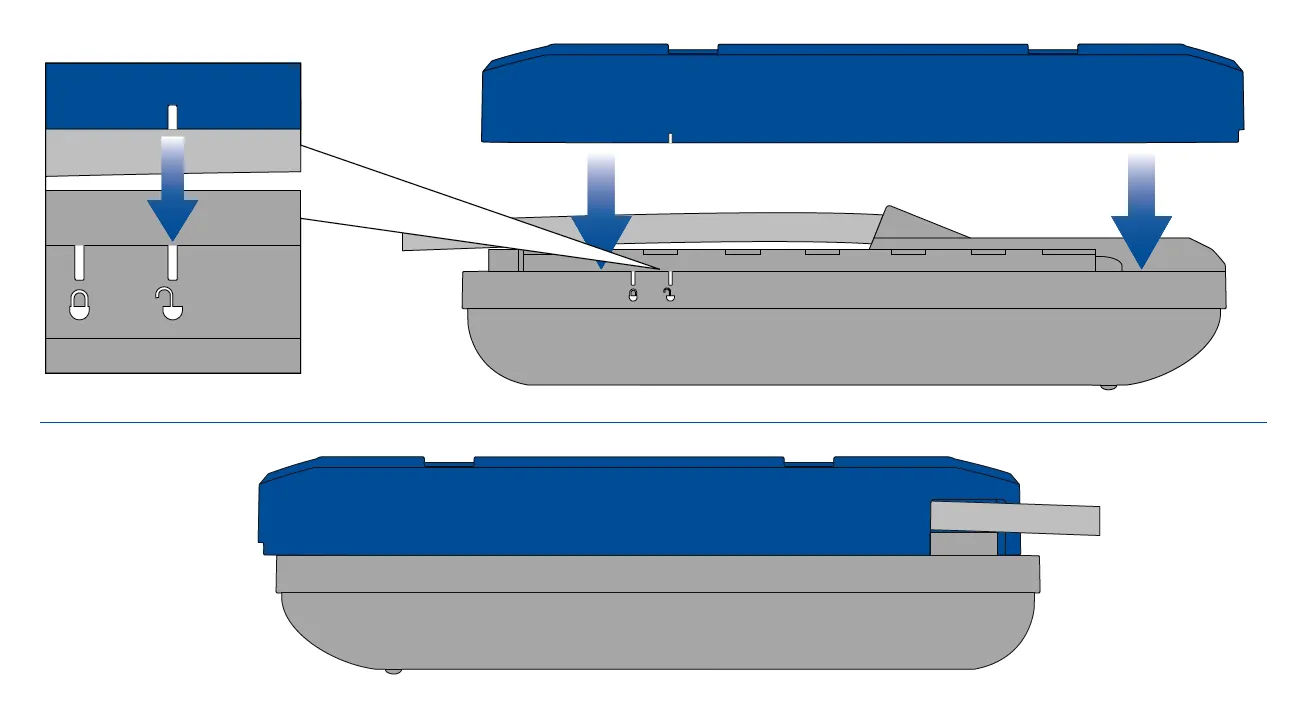

| トローリングモーターマウントをHV-100トランスデューサーの上に置き、マウントの側面のノッチがトランスデューサーの側面のロック解除ノッチと揃うようにします。 | |
| 変換器ケーブルがケーブル出口ノッチを通ってマウントから出ることができるように配置されていることを確認してください。 | |
| トローリングモーターマウントを、カチッと所定の位置に収まるまで、トランスデューサーの前面（温度センサーの反対側の端）に向かってスライドさせます。 |

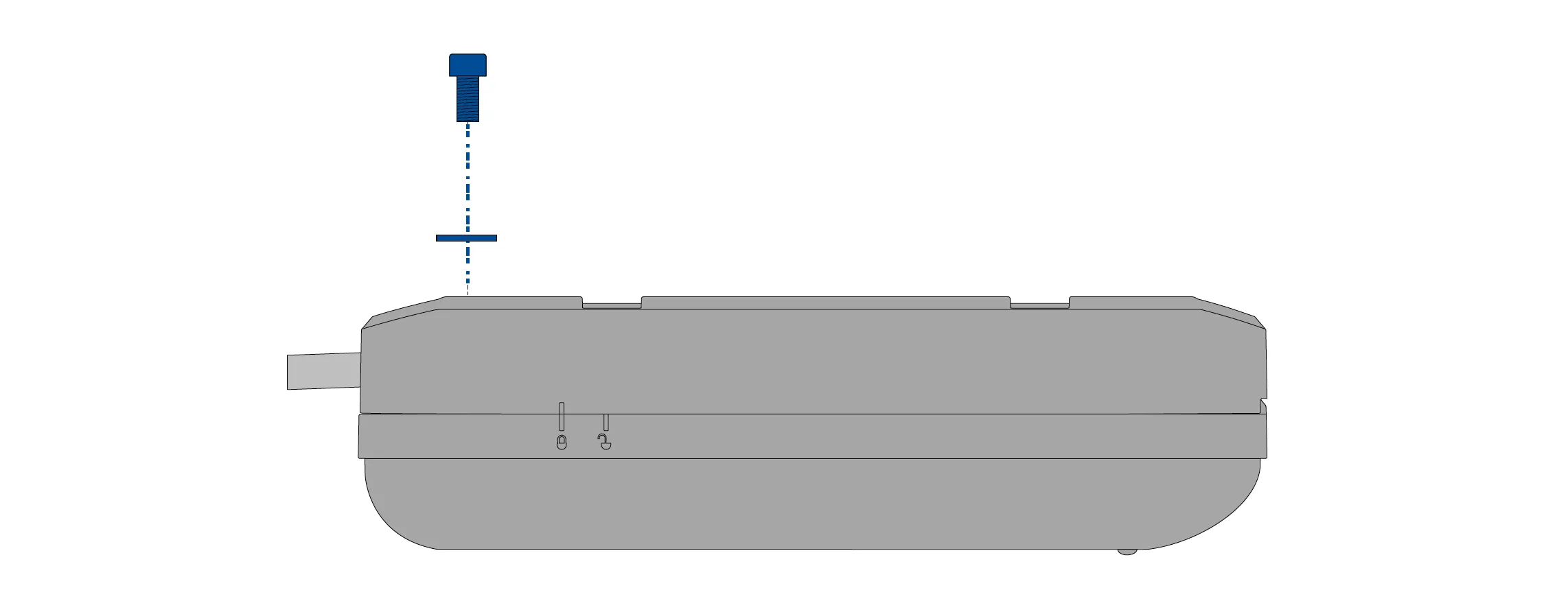

| M5六角ボルトと平座金を使用して、トローリングモーターマウントをトランスデューサーに固定します。 | |
|---|---|
| 両端がクランプから離れるように、両方のジュビリークランプを緩めます。 | |

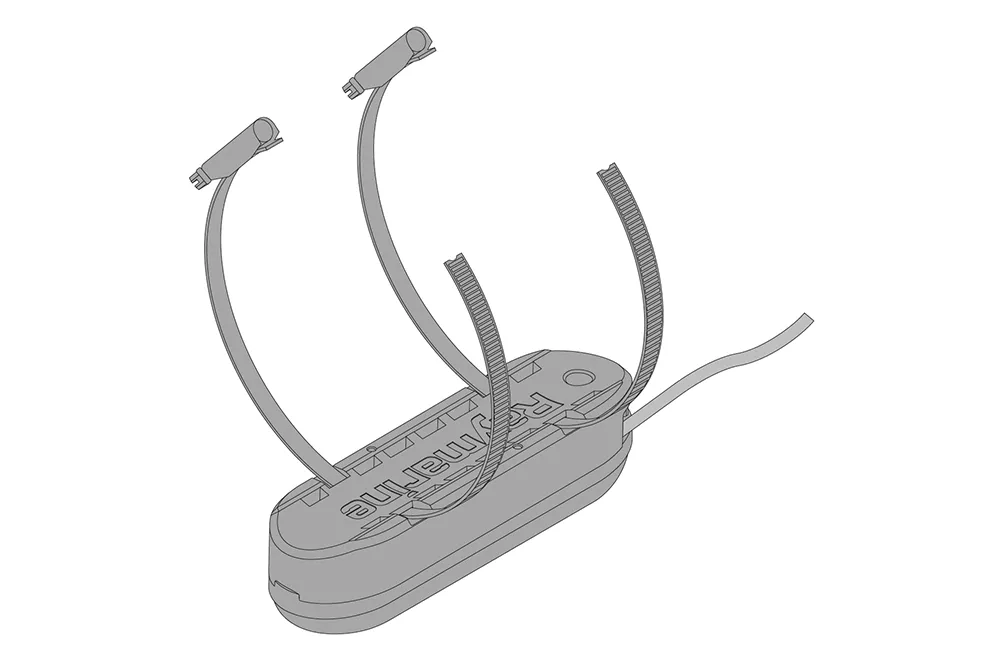

| 両端をトローリングモーターマウントの上部にある溝に通します。 | |

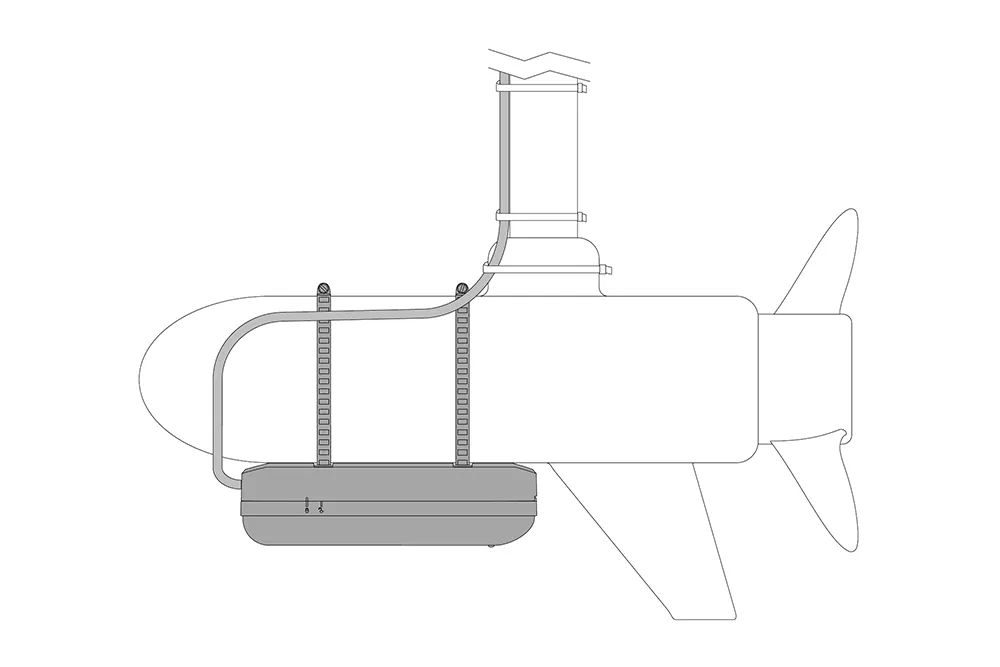

| トローリングモーターの下にアセンブリを配置し、トランスデューサーの温度センサーの端がトローリングモーターの後ろを指すようにします。 | |
|---|---|
| 付属のジュビリークランプをトローリングモーターの周りに取り付けます。 | |

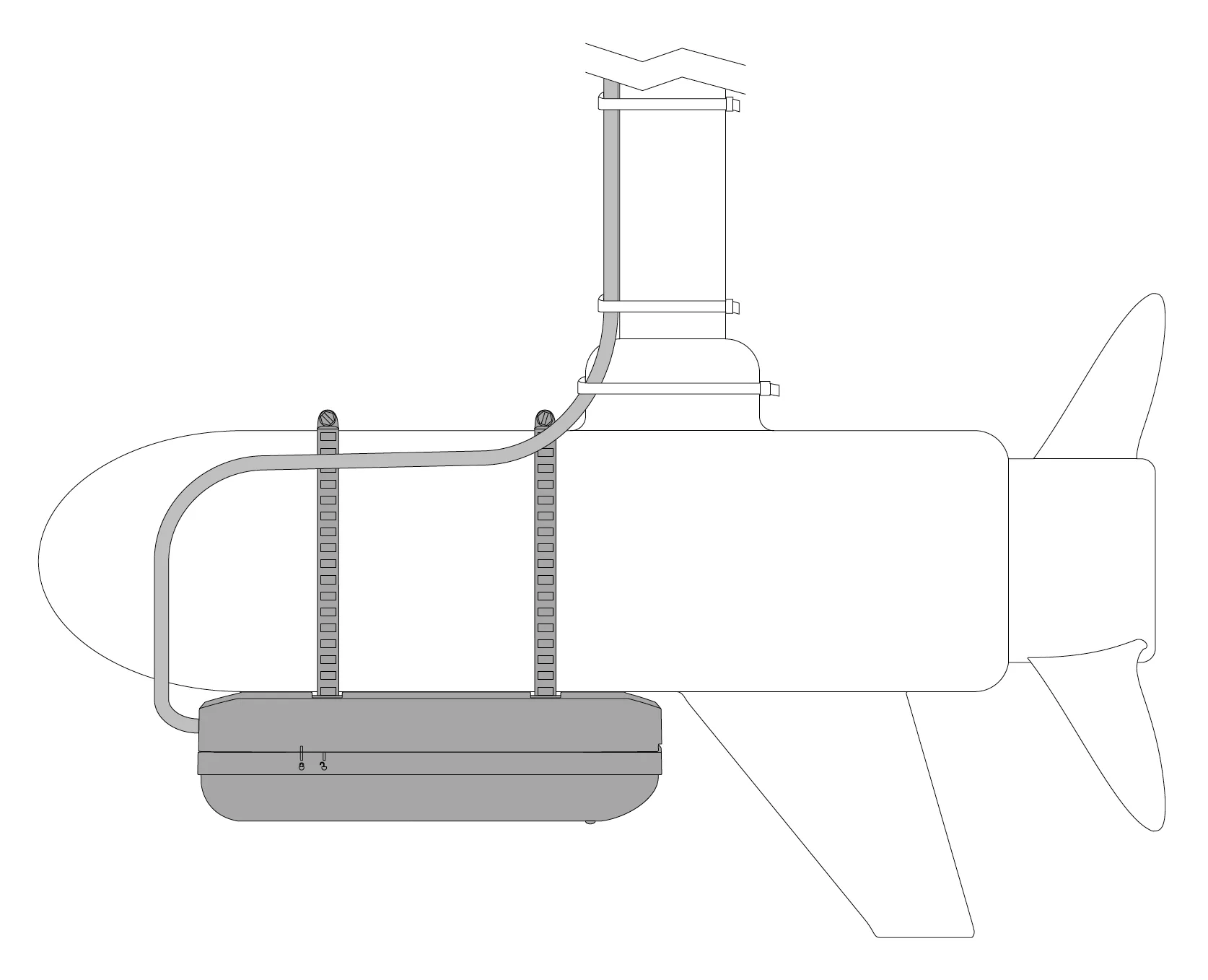

| トランスデューサーをトローリングモーターの下側に配置し、トローリングモーターの使用時にトランスデューサーが水平になるようにします。 | |
| トランスデューサーの位置が固定されて固定されるまで、クランプを締めます。 | |
| ケーブルタイ（付属していません）を使用してトランスデューサケーブルをトローリングモーターに固定し、トローリングモーターが回転するのに十分なたるみがケーブルに残っていることを確認します。 | |
| 注意：ストラップを締めすぎると、マウントやトローリングモーターが損傷する可能性があります。 | |
本製品のスペック
本製品の同梱物

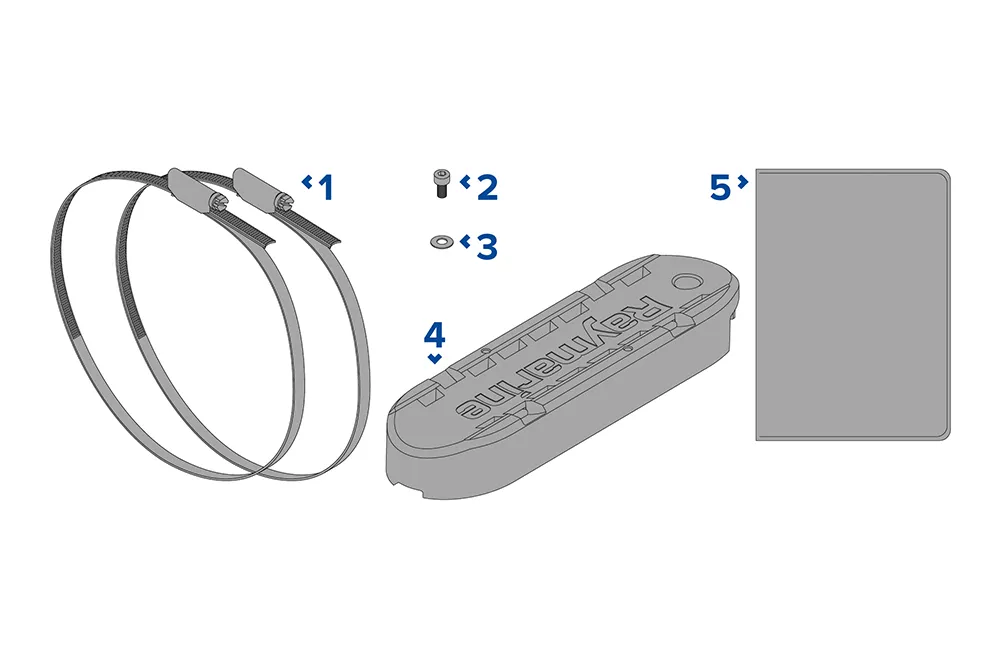

| 同梱内容 | |
|---|---|

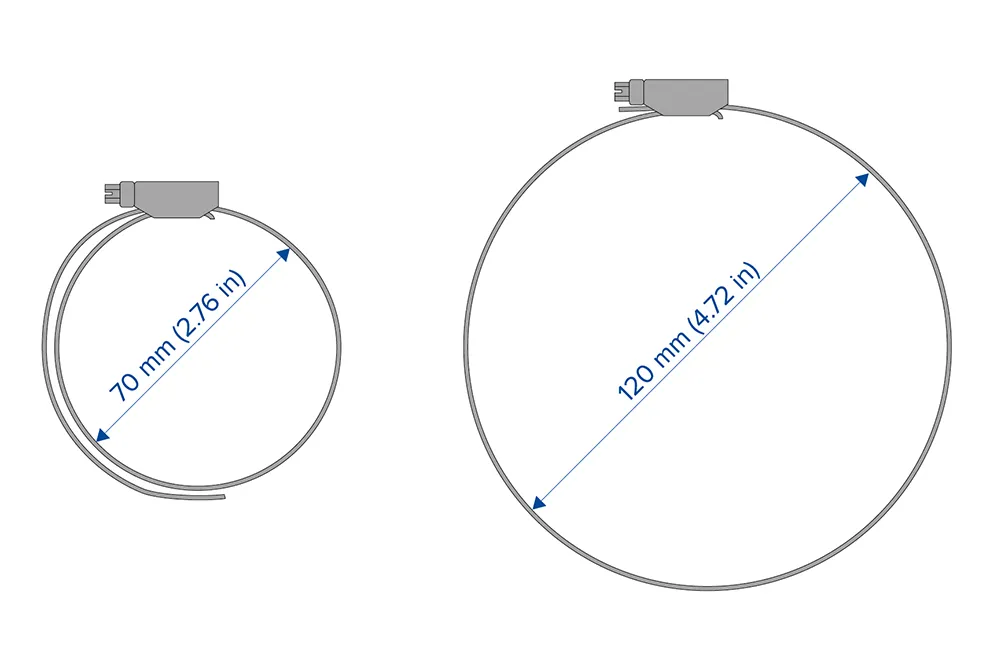

| 1 | 2 x 70 mm（2.76インチ）〜120 mm（4.72インチ）ジュビリークランプ |
| 2 | M5 x 10六角ボルト |
| 3 | M5平座金 |
| 4 | トローリングモーターマウント |
| 5 | ドキュメント |
