カンチレバー ソケット アッセンブリー 画像①
カンチレバー ソケット アッセンブリー 画像② カンチレバー ソケット アッセンブリー 画像③

カンチレバー ソケット アッセンブリー

品番:YDP0310
※どれを選んで良いか分からない方も問い合わせください。

¥ 20,700 (税抜)


取付方法

カンチレバー ソケット アッセンブリー

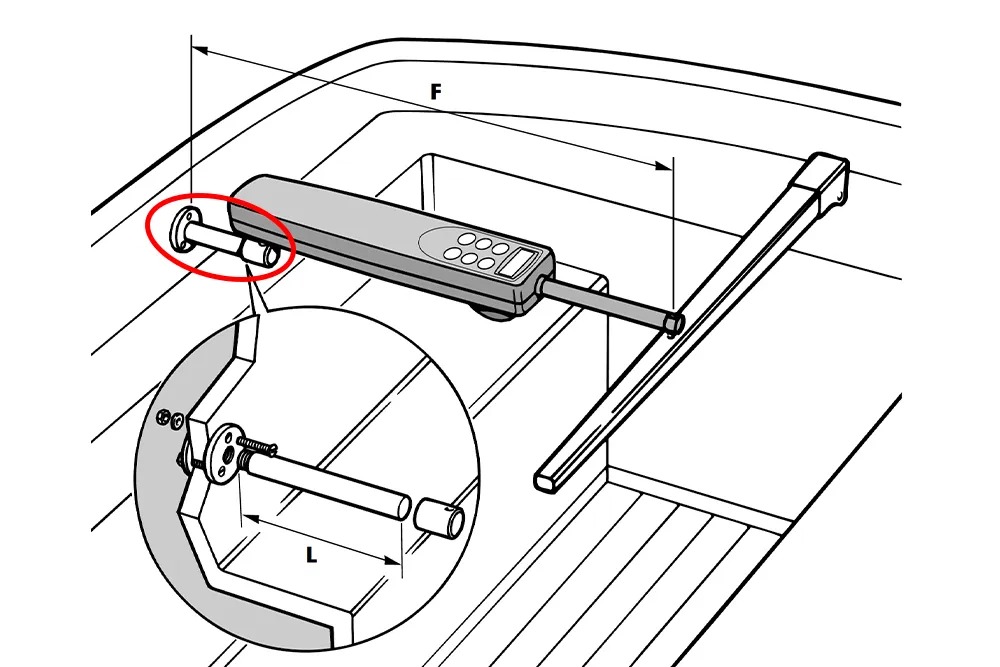

寸法F(実際)を測定します。

カンチレバーロッドの切断長を確立します。切断前に測定値を再確認してください。

ロッドをねじ端から測定し、弓のこを使用してカンチレバーロッドを長さ(L)に切断します。

※ 可能な最大延長は254 mm

ロッドを取付リングに入れ、カンチレバーを一時的に組み立てます。

ティラーパイロットが水平であることを確認してから、取付リングと取付穴の位置をマークします。

マークした位置に3つの直径6 mm(1/4インチ)の穴を開けます。

シリコンシーラントの薄いコートの上に取付リングを置きます。

3つの直径6 mm(1/4インチ)のボルト、ナット、ワッシャーを使用して、取付リングをバッキングプレートに取り付けます

ロッドをしっかりとねじ込みます。

カンチレバーロッドの端とキャップの内側を粗くして、ロッドの端とキャップに2液エポキシ接着剤を塗布します。

ロッドの端にキャップを置き、ティラーパイロット取り付けピンの穴が上を向いていることを確認し、エポキシ接着剤を完全に硬化させます。

F:寸法 L:カット長
654 mm 46 mm
705 mm 97 mm
743 mm 135 mm
806 mm 198 mm
832 mm 224 mm

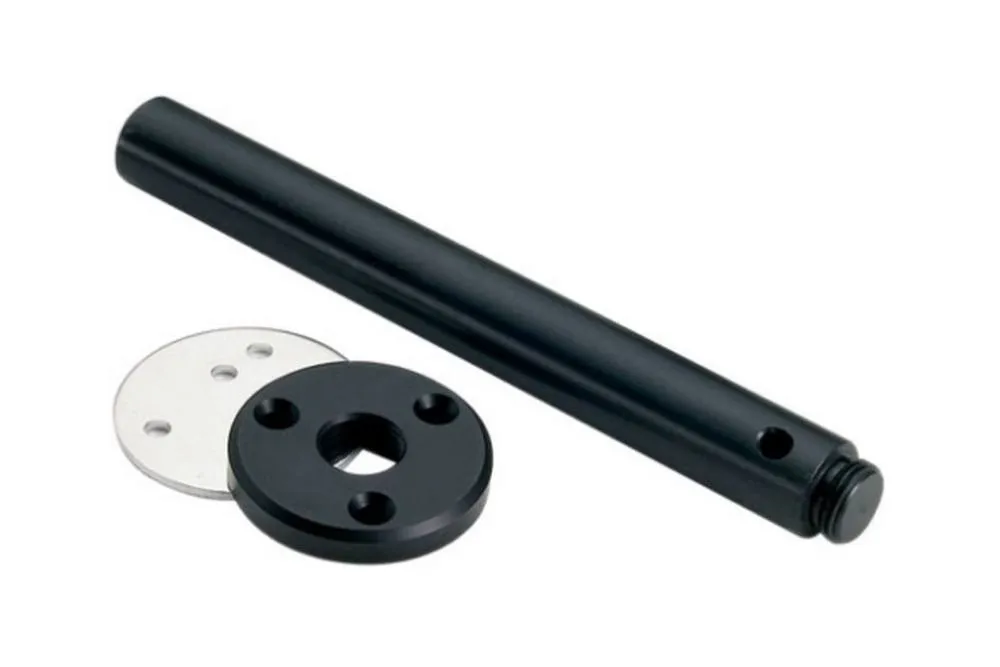

本製品の同梱物

本製品の同梱物

同梱物
ネジM6x40 CSKスロットA2 3
M6ナットステンレス 3
M6ワッシャーA2 ST / ST 3
取り付けフランジ 1
パッキングプレート 1
カンチレバー 1
ST1 / 2000 カンチレバーソケットアッセンブリー 1
