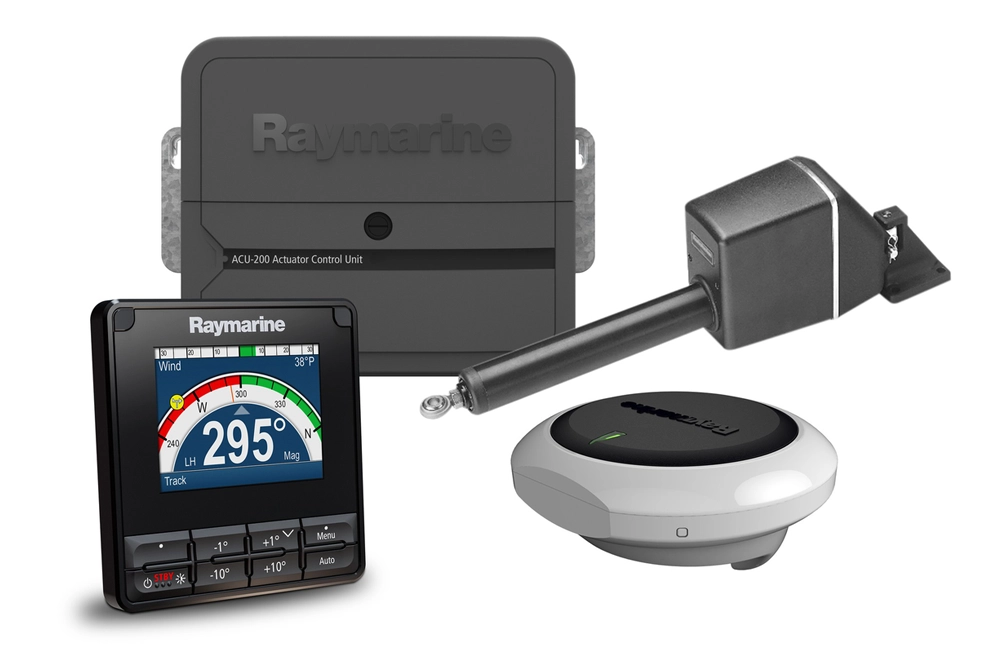

EV-200 リニア パック
品番：YTP701580
※どれを選んで良いか分からない方も問い合わせください。
¥ 847,300 (税抜)
製品情報:
製品説明
Race, Cruise or Fish - Our Autopilot Systems will take command
デッキ下部に取り付けてラダーを直接操作したり、コードラントのティラーアームを押したりするタイプの操船システムにご使用頂けるシリーズです。
9軸センサーを内蔵し、船体姿勢を3次元的に監視する高精度なEVセンサーをはじめ、高い視認性と直感的な操作性を有するコントロールヘッド、そしてコンパクトなホイール用ドライブユニットからなる本システムはSeaTalkNGネットワーク上で構成が可能です。
オートパイロット単体として非常に優れた性能を発揮することはもちろん、レーダーなどのナビゲーションシステムへ船の進路状況を出力するなど、関連機器との高い連動性能も有します。
本製品(EV-200 リニア パック)は、最大排水量11,000kgまで の操船システムを有するボートに適合致します。
|
|
|
|
| ドライブタイプ | |||
| ドライブタイプ | Type 1 | Type 2 Short | Type 2 Long |
| 品番 | 12V: M81130 | 12V: M81131 | 24V: M81133 | 12V: M81132 | 24V: M81134 |
| 最大対応排水量 | 11,000 kg (24,000 lb) | 15,000 kg (33,000 lb) | 20,000 kg (44,000 lb) |
| 最大スラスト | 295 kg (650 lb) | 480 kg (1,050 lb) | 480 kg (1,050 lb) |
| 最大ストローク | 300 mm (12") | 300 mm (12") | 400 mm (16") |
| ハードオーバー時間 | 11 秒 | 11 秒 | 14 秒 |
| 最大ラダートルク | 735 nm (6,500 lb.in) | 1,190 nm (10,500 lb.in) | 1,660 nm (14,700 lb.in) |
| 消費電力量 | 18-36 W | 48-72 W | 48-72 W |
| 対応可能のACUタイプ | ACU-200 | ACU-400 | ACU-400 |
レースパフォーマンス
最善を尽くすときだけ。かみそりの鋭いコースキープ。レーサー向けにもOK!
巡航性能
あらゆる条件で優れたコースキーピングと鮮明なターンが可能
レジャーパフォーマンス
リラックスした状態でも緩やかな操作で楽しむ。

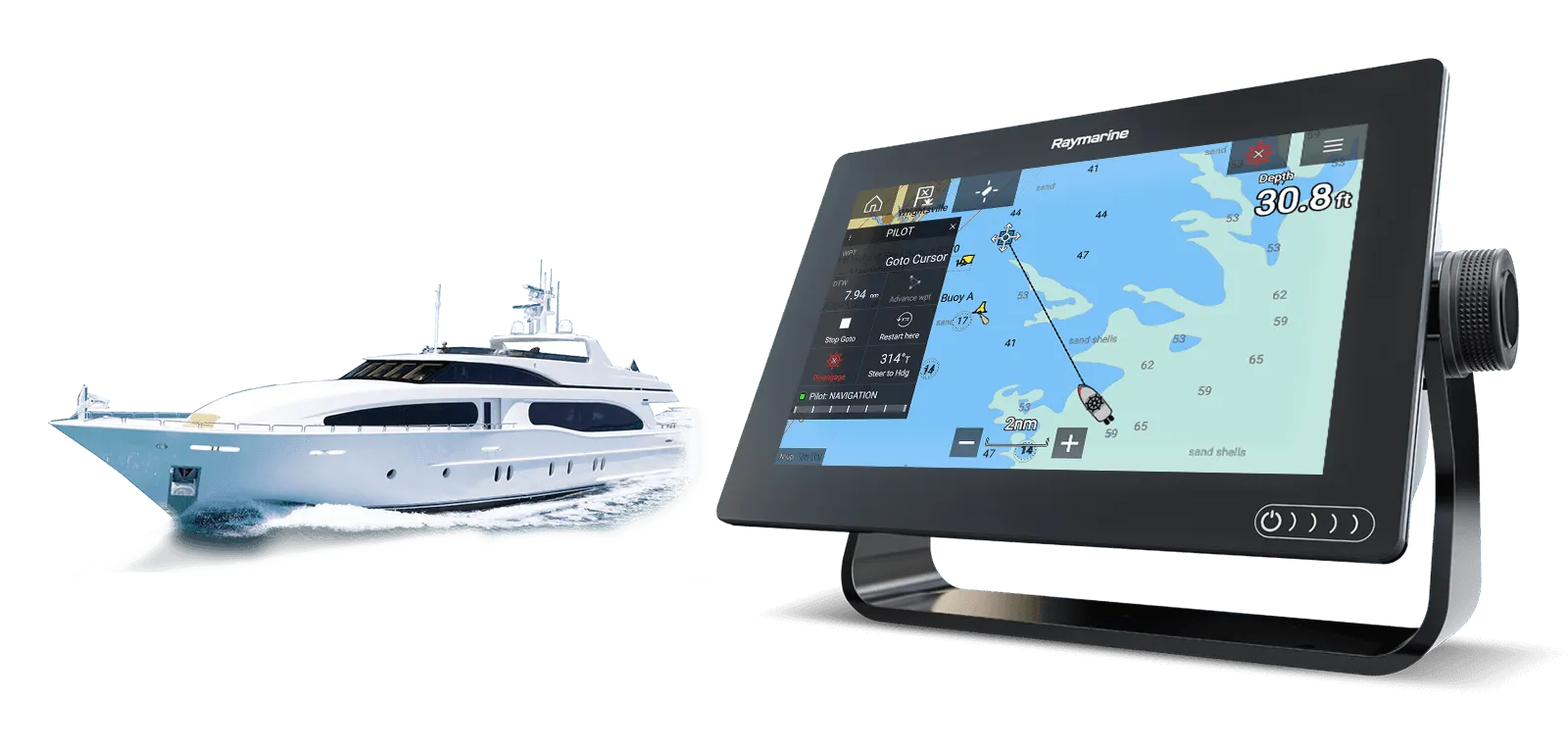

AXIOM × Autopilot
EV-200 リニア パック
本製品はオートパイロットと接続可能
AXIOMとケーブルで繋ぐ事で、画面上でオートパイロットを操作することができます。
Raymarineが誇る最高傑作「AXIOM」だからこそ出来る技術です。
主な特徴
EV-200 リニア パック
全ての人に愛され続けるオートパイロット
Evolutionオートパイロットは、Raymarineのオートパイロットに関する優れたノウハウとFLIR SystemのR&D、そして航空宇宙レベルのガイドテクノロジーを結集したAIコントロールアルゴリズムによる凄まじい精度を誇るオートパイロットコントロールシステムです。
快適な操作性、簡単設置のシンプルなシステム構成、そして頑健な構成ユニットを持ったこのEvolutionオートパイロットなら段違いの自動操船性能を実現出来ます。
| Automagicテクノロジー搭載！ |
|---|
| 手間と時間のかかるコンパスキャリブレーションが不要 |
| すぐに使える「プラグ・アンド・プレイ」システム |
| 従来のヘディングセンサーのような制限なし |
| EVセンサーコアは位置や方向などを気にせず設置可能 |
| 9軸センサーを内蔵 |
| ロール、ピッチ、ヨー、ヘディングを3次元的モニタリング |
| 非常に高い精度での操船が可能 |
| 目的地への到着時間短縮や燃費の向上にも貢献 |
ACU-200
EV-200 リニア パック
ACUにてオートパイロット情報を処理します。
全てのEvolutionシステムに必須のユニットです。
複数のサイズがあり、ドライブユニットの種類によって適合するモデルが異なります。
| 仕様 | |
|---|---|
| 電源電圧 | 12 Vまたは24 V |
| 動作電圧範囲 | 10.8 Vから31.2 V dc |
| 電流出力を駆動する | 電源電圧で最大連続15A |
| 駆動クラッチ出力 | 最大2.0A連続、12 / 24Vの間で選択可能 |
| 接続 | 舵基準センサー、スリープスイッチ、電源、駆動モーター、駆動クラッチ、アース |
| 消費電力（スタンバイ）主電源 | 300mA（12 / 24V） |
| 消費電力（スタンバイ） SeaTalk ng電源 | 20mA（12V） |
| SeaTalkのNGのパワーアウト | 3 A（12 A）（ヒューズは3Aで保護されています） |
| インストール環境 | 動作温度：-20℃〜+ 55℃（-4ºF〜+131ºF）| 保管温度：-30℃〜+ 70℃（-22ºF〜+158ºF）| 相対湿度：最大93％ |
| 防水仕様 | ドリップ耐性 |
| 重量 | 2.2kg（4.84ポンド） |
| 適合 | ヨーロッパ：2004/108 / EC | オーストラリアとニュージーランド：C-Tick、準拠レベル2 |
| 説明書 | ▶︎ ACU-200 日本語マニュアル.pdf |

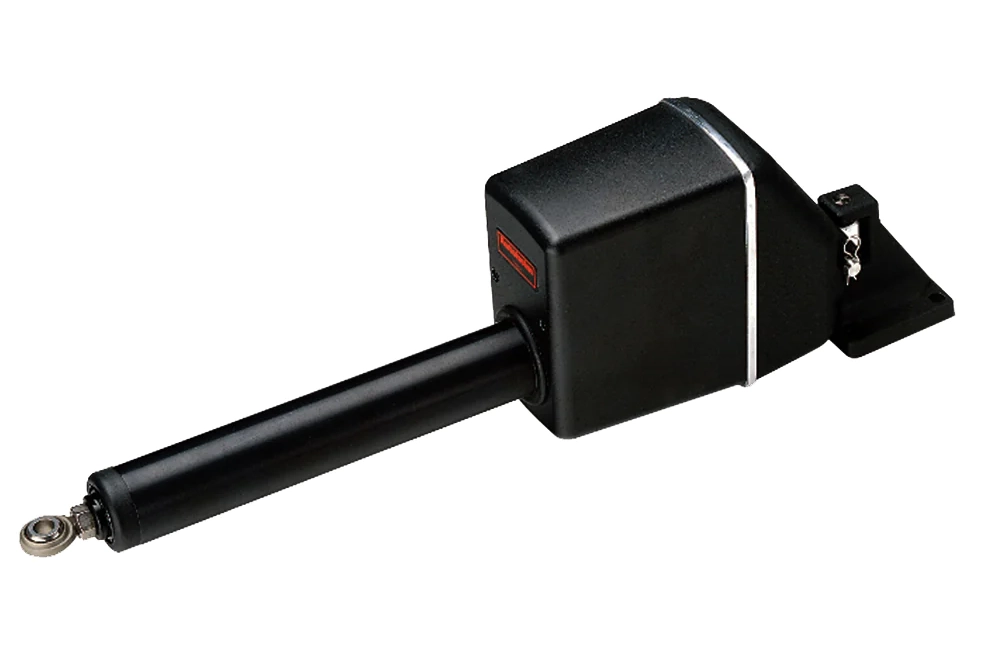

RAYパイロット TYP 1リニア短軸 12V
EV-200 リニア パック
ティラーに取り付けるドライブです。
コントロールヘッド(p70)の情報を素早く感知し、動かします。
最大11,000kg（24,000ポンド）のヨットに最適です。
| 仕様 | |
|---|---|
| ドライブタイプ | タイプ1 |
| 部品番号 | 12V：M81130 |
| ボートの最大変位 | 11,000 kg（24,000 lb） |
| ピーク推力 | 295 kg（650 lb） |
| 最大ストローク | 300 mm（12インチ） |
| ハードオーバータイム | 11秒 |
| 最大舵トルク | 735 nm（6,500 lb.in） |
| 消費電力 | 18〜36W |
| 使用されたCorepack | ACU-200 |
| 説明書 | ▶ RAYパイロット TYP 1リニア短軸 12V 日本語マニュアル.pdf |

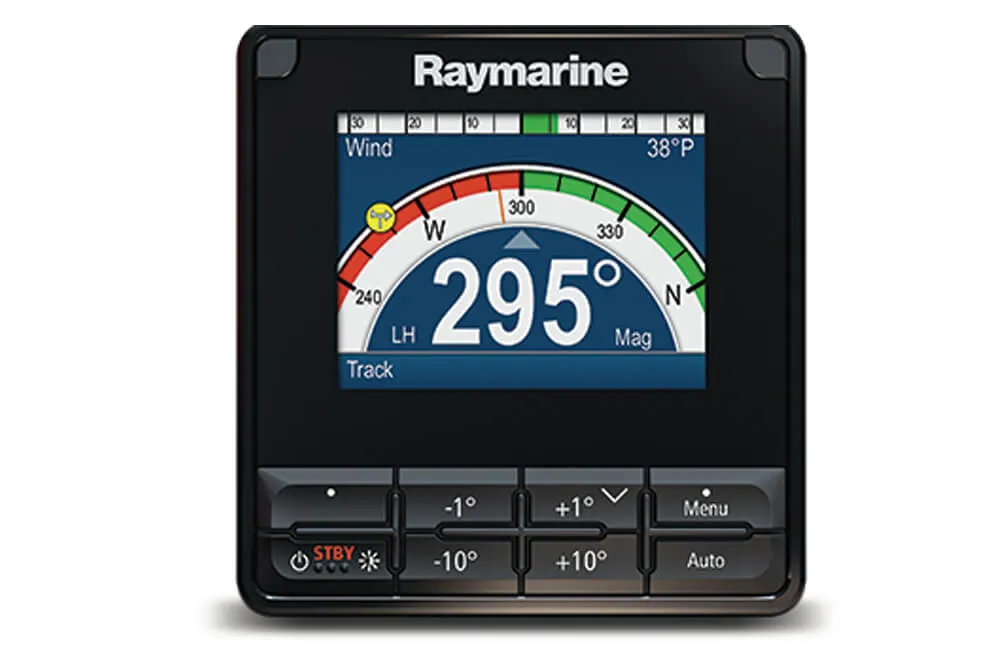

p70s オートパイロットコントロールヘッド (セール)
EV-200 リニア パック
舵角指示をボタンクリックでACUに伝達します。
ボタンは[＋1°][−1°][＋10°][−10°]の4種類で操作可能です。
| 仕様 | |
|---|---|
| 電源電圧 | 12V |
| 電圧範囲 | 9〜16V DC |
| 画面サイズ | 3.5インチ |
| 表示 | 太陽光で読み取り可能な光学的に結合されたLCD |
| 解像度 | 320 x 240 QVGA |
| 消費電力（スタンバイ） SeaTalk ng電源 | SeaTalk ngに電源供給しない |
| 色 | 16ビットカラー（64Kカラー） |
| カラーパレット | 4色パレット - 2日、逆および赤/黒 |
| LCDの明るさ | 1200ニット |
| 消費電力 | 1.6ワット |
| 接続 | SeaTalk＆SeaTalk NG NMEA2000ネットワークに準拠 |
| 動作温度 | -025ºC〜55ºC（-13ºF〜131ºF） |
| 保管温度 | -030ºC〜70ºC（-22ºF〜158ºF） |
| 相対湿度 | 最大93％ |
| 防水 | IPX6 |
| 適合 | ヨーロッパ2004/108 / EC | オーストラリアとニュージーランドのC-Tick準拠レベル2 |
| 説明書 | ▶ p70s 日本語マニュアル.pdf |

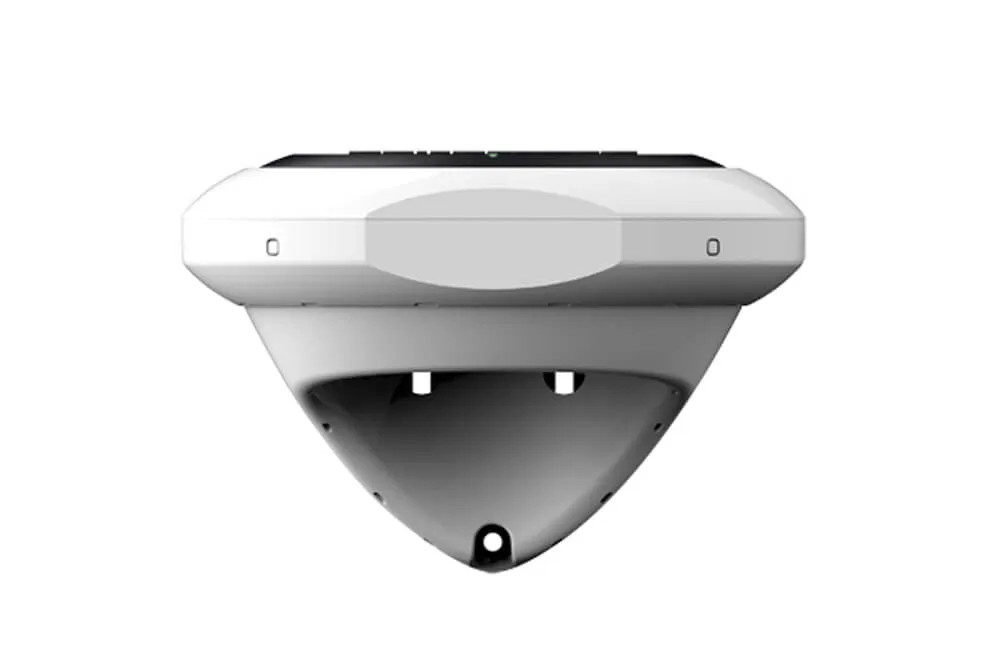

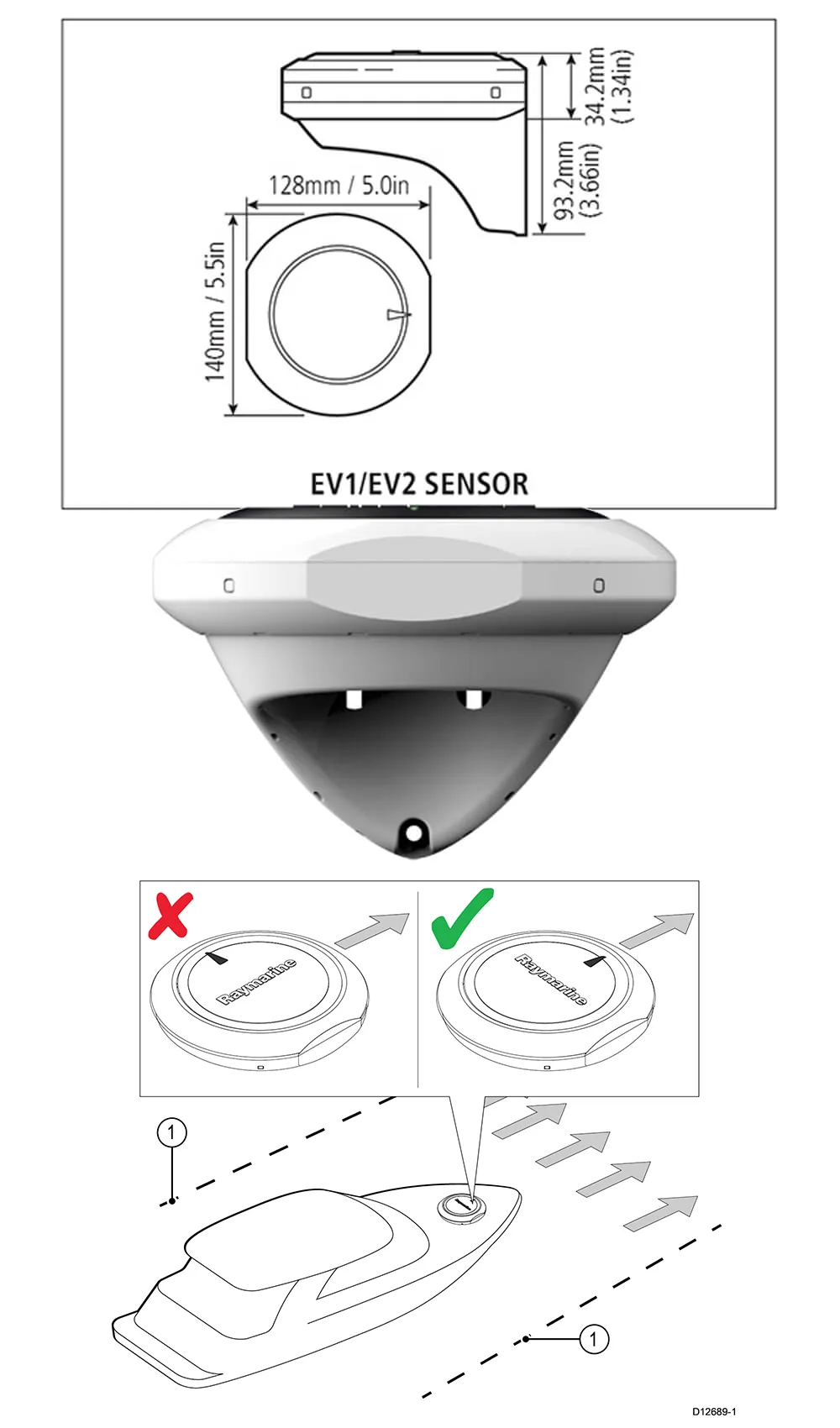

EV-1
EV-200 リニア パック
船の舵角方位を認識します。
ピッチ、ロール、ヨー、ヘディングを誤差2度以内で感知します。
| 仕様 | |
|---|---|
| 電源電圧 | 12 V (SeaTalkng systemによる電圧) |
| 動作電圧範囲 | 10.8V〜15.6V DC |
| 消費電力 | 30mA |
| SeaTalkng LEN | 1 |
| センサ | 3軸デジタル加速度計| 3軸デジタルコンパス| 3軸ジャイロデジタル角速度センサ |
| データ接続 | SeaTalk ng | NMEA 2000 DeviceNet（EV-2のみ） |
| 動作温度 | -20ºC〜+55ºC（-4ºF〜+131ºF） |
| 保管温度 | -30ºC〜+70ºC（-22ºF〜+158ºF） |
| 相対湿度 | 最大93％ |
| 防水性能 | IPX 6 |
| 重量 | 0.29 kg（0.64ポンド） |
| EMC準拠 | ヨーロッパ：2004/108 / EC | オーストラリアとニュージーランド |
| 説明書 | ▶︎ EV-1 日本語マニュアル.pdf |

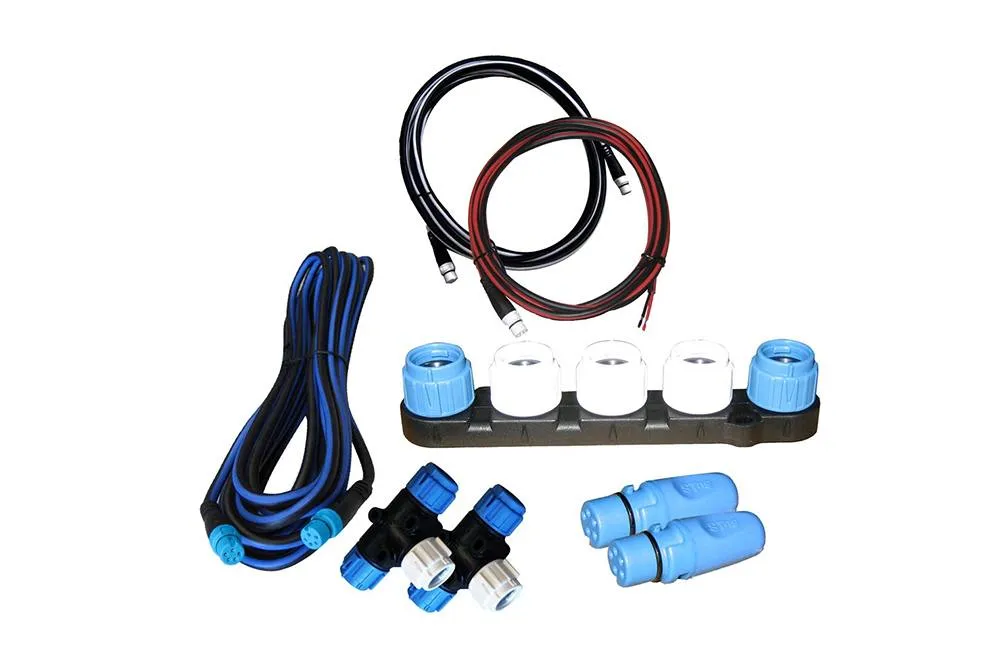

エボリューションケーブルキット
EV-200 リニア パック
それぞれの機器を繋ぎます。
防水で丈夫な為、安心して使用可能です。

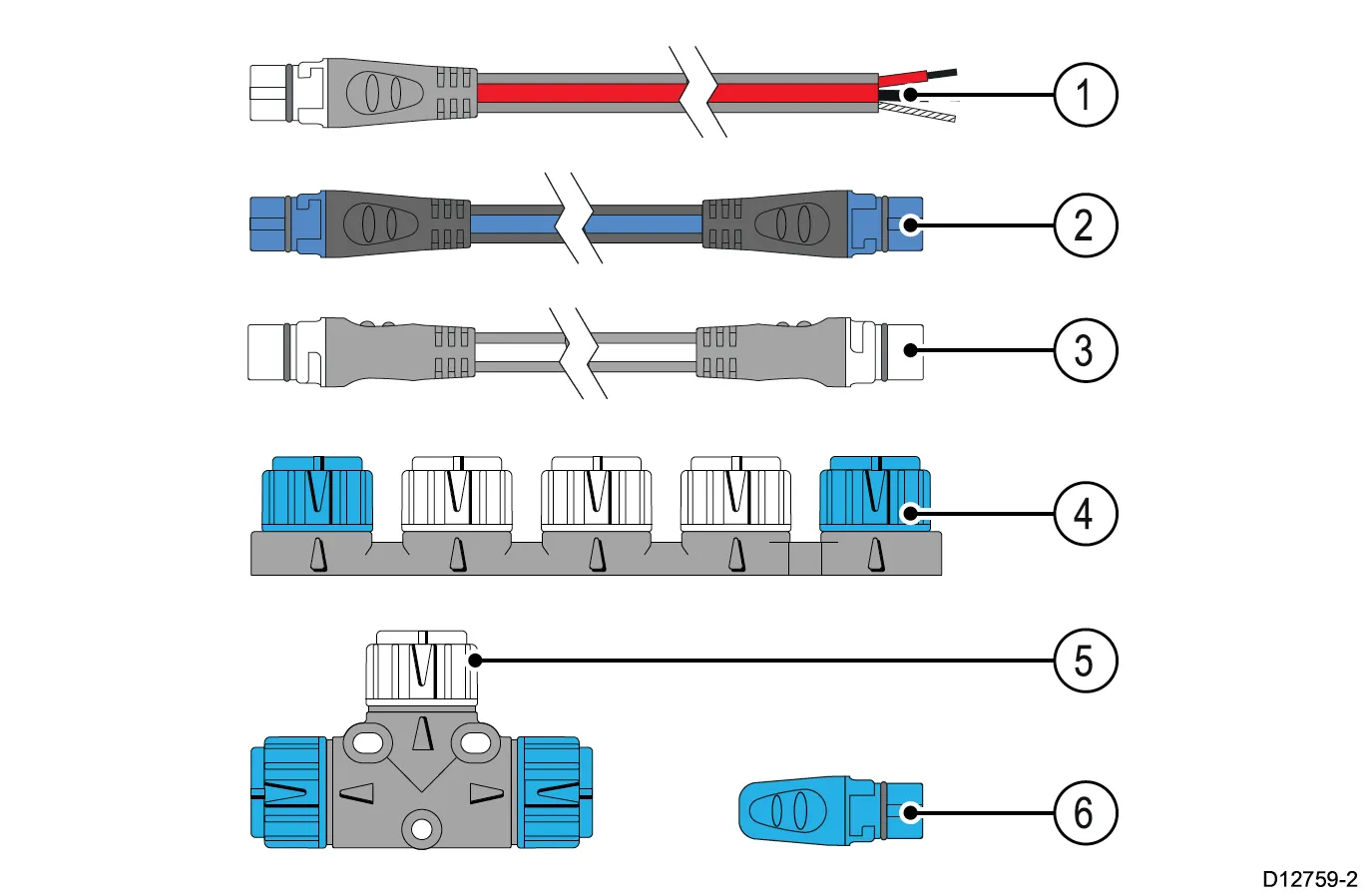

| 内容 | |
|---|---|
| ① 電源ケーブル 150cm | １ |
| ② バックボーンケーブル 500cm | １ |
| ③ スプールケーブル 100cm | １ |
| ④ 5口 コネクター | 1 |
| ⑤ T分岐コネクター | 2 |
| ⑥ バックボーンケーブル 終端プラグ | 2 |
| 説明書 | ▶︎ SeaTalkNG ケーブル 日本語マニュアル.pdf |

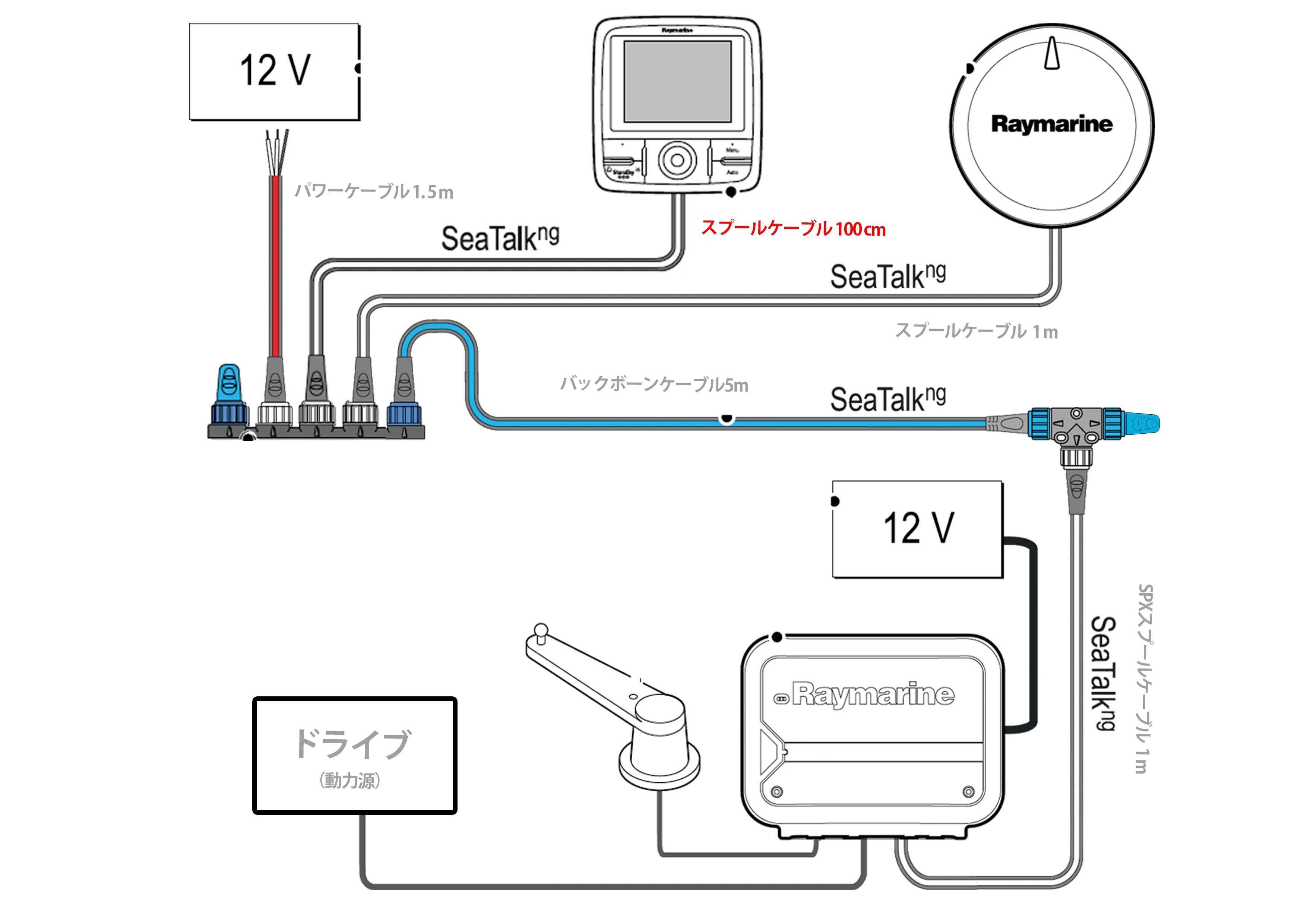

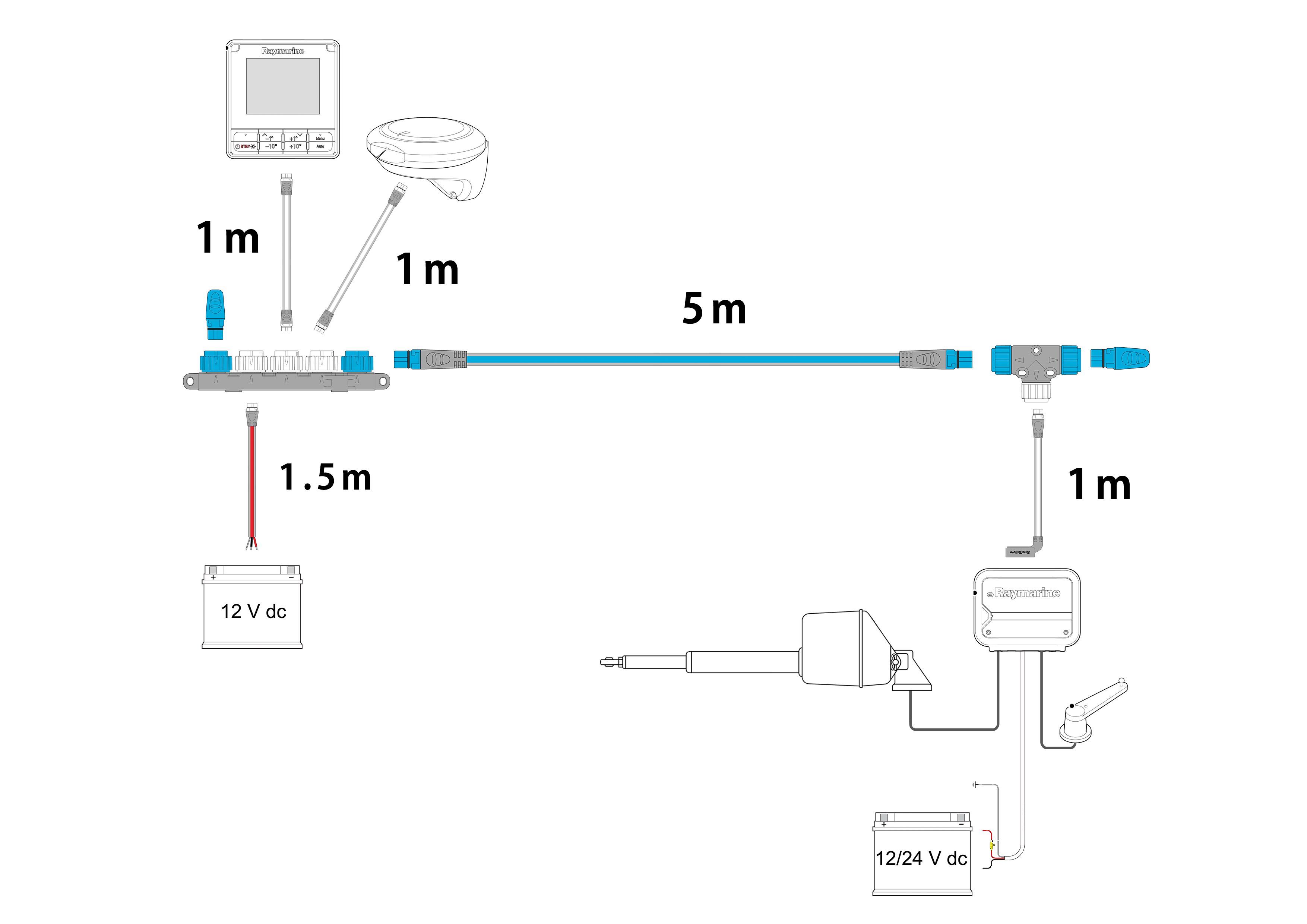

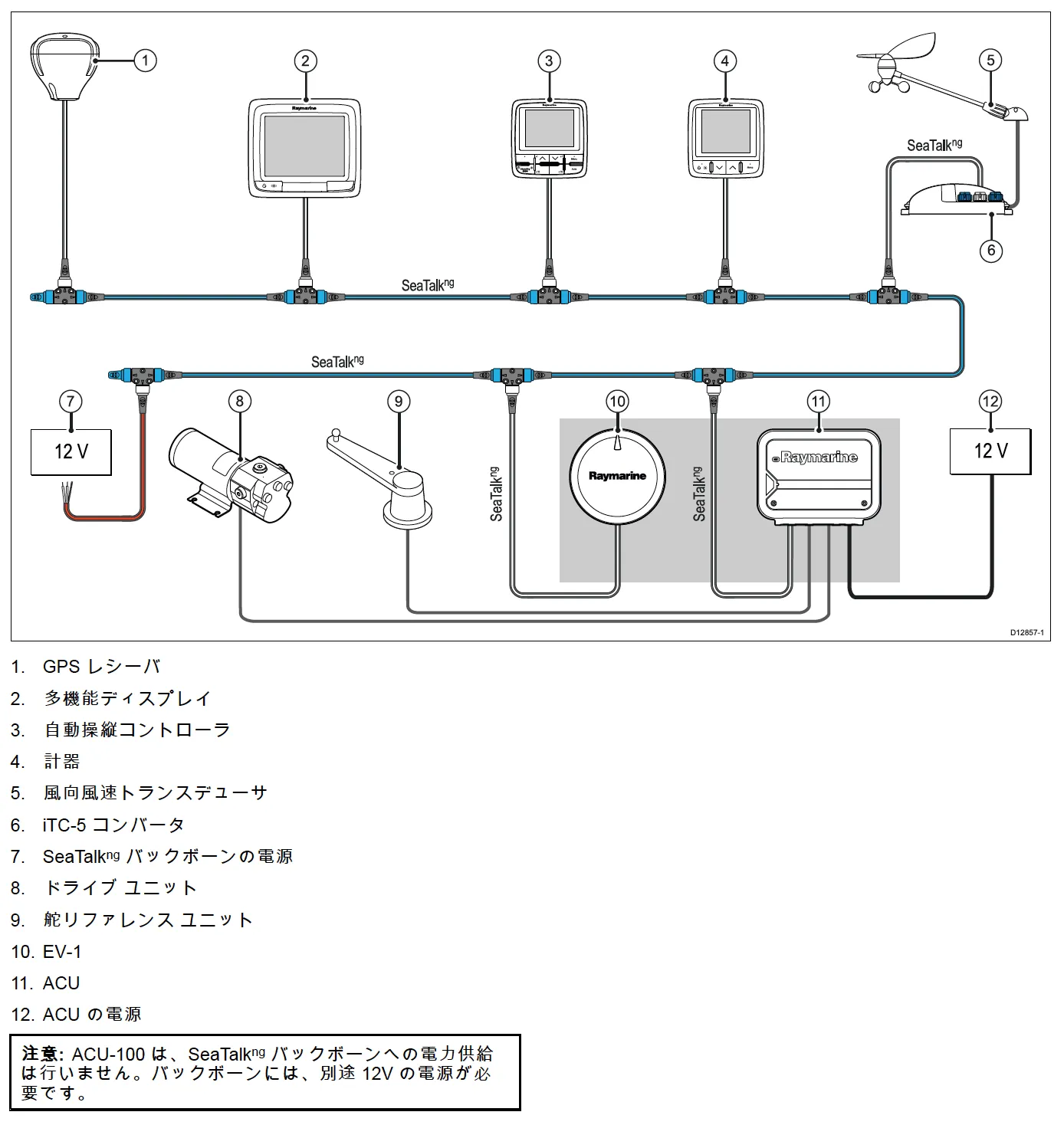

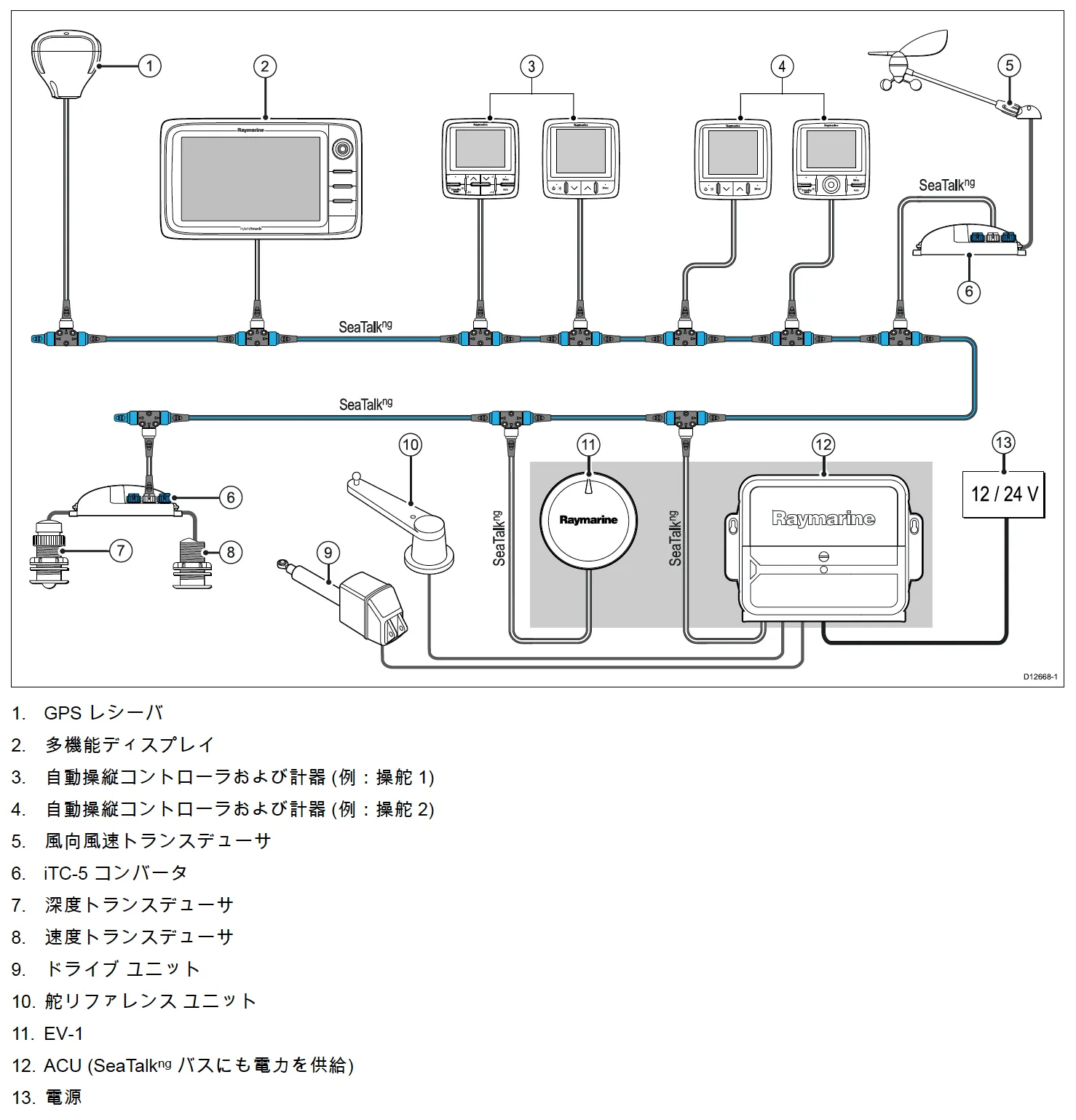

配線図例 その①
EV-200 リニアパック
同梱製品のみで配線をする場合、下記のケーブル長さとなります。
ケーブルが長さが足りない等ありましたら、下記より別途お買い求め下さい。
防水で丈夫な為、安心して使用可能です。
本製品の同梱物
本製品の同梱物
| 同梱物 | |
|---|---|
| E70328 | p70s オートパイロットコントロールヘッド (セール) |
| E70099 | ACU-200 |
| E70096 | EV-1 |
| M81130 | RAYパイロット TYP 1リニア短軸 12V |
| R70160 | エボリューションケーブルキット |
