TYPE2 12V 油圧式リニアドライブ

品番:YEP122070
日本語操作マニュアル付 製品保証3年延長サービス付

▶ TYPE2 12V 油圧式リニアドライブ 日本語マニュアル.pdf

※どれを選んで良いか分からない方も問い合わせください。

¥ 816,400 (税抜)


製品情報:

TYPE2 12V 油圧式リニアドライブ

TYPE2 12V 油圧式リニアドライブ

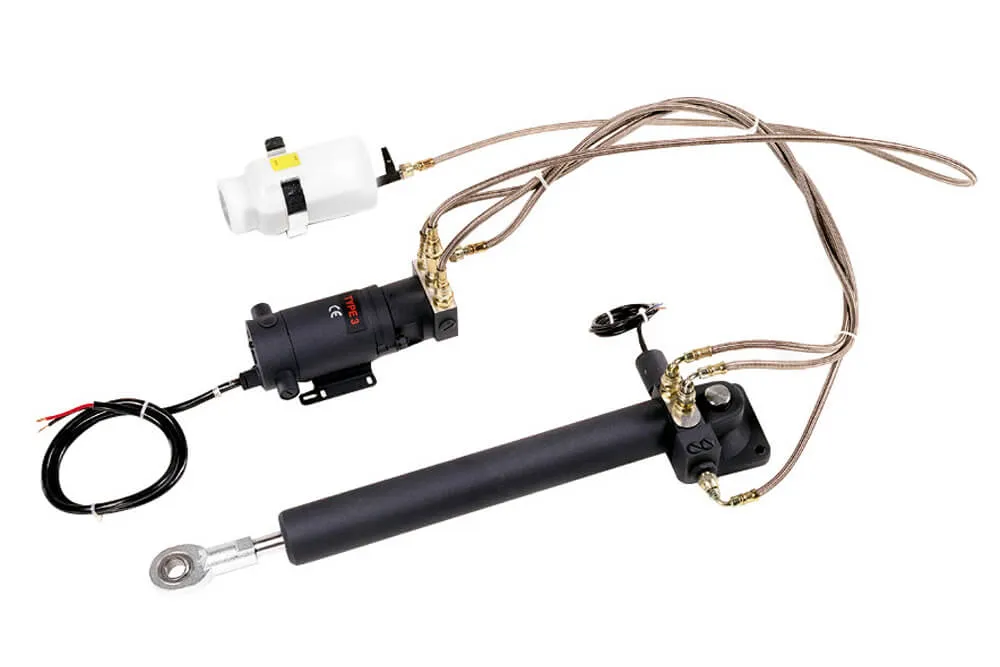

油圧リニアドライブは、22,000kgを超える大型の機械式操船用に設計されています。

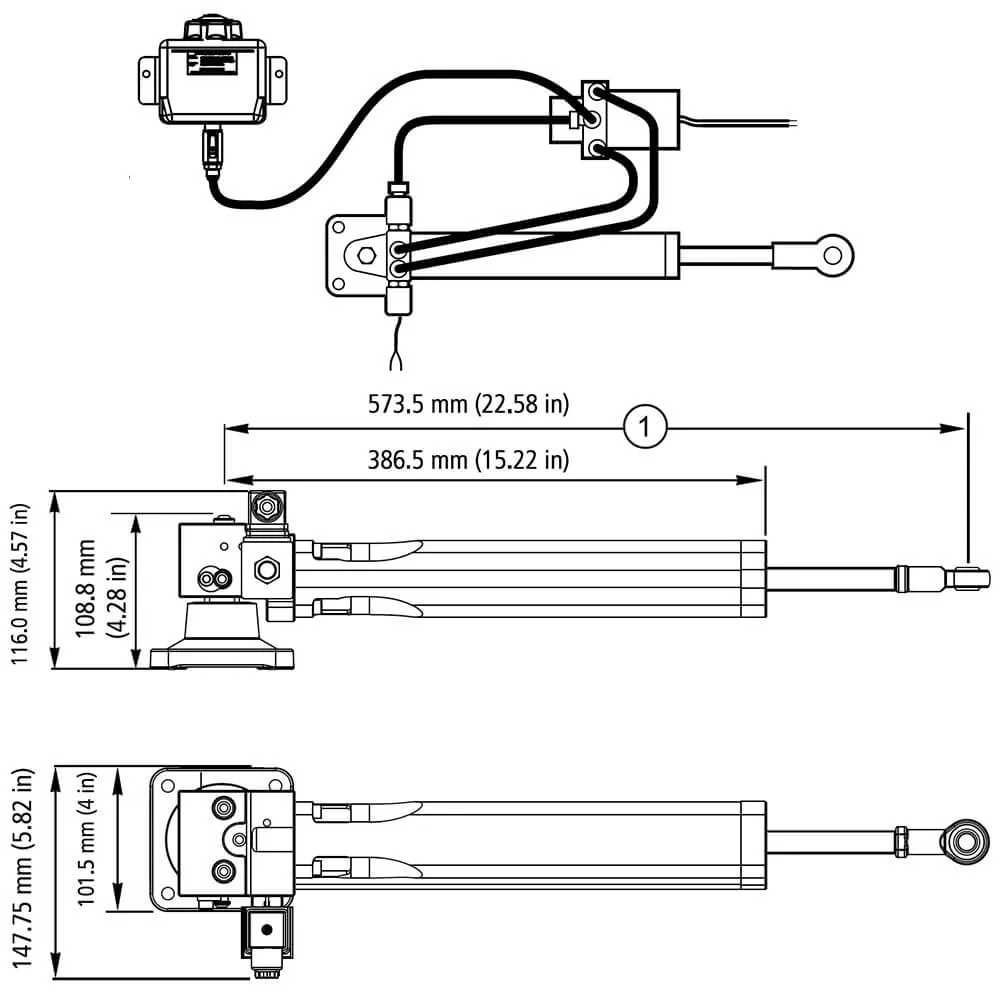

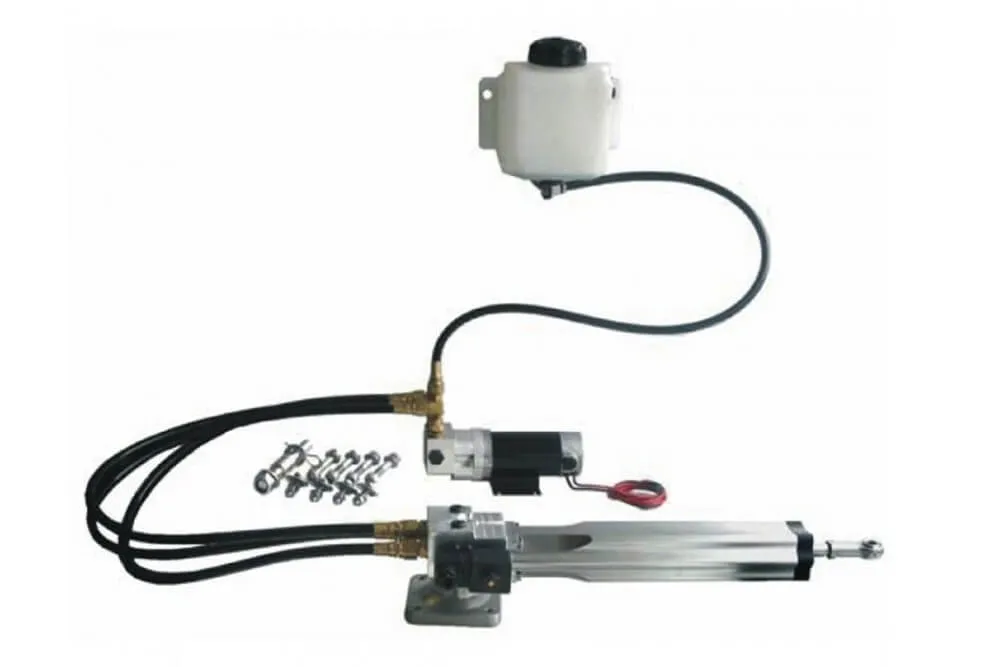

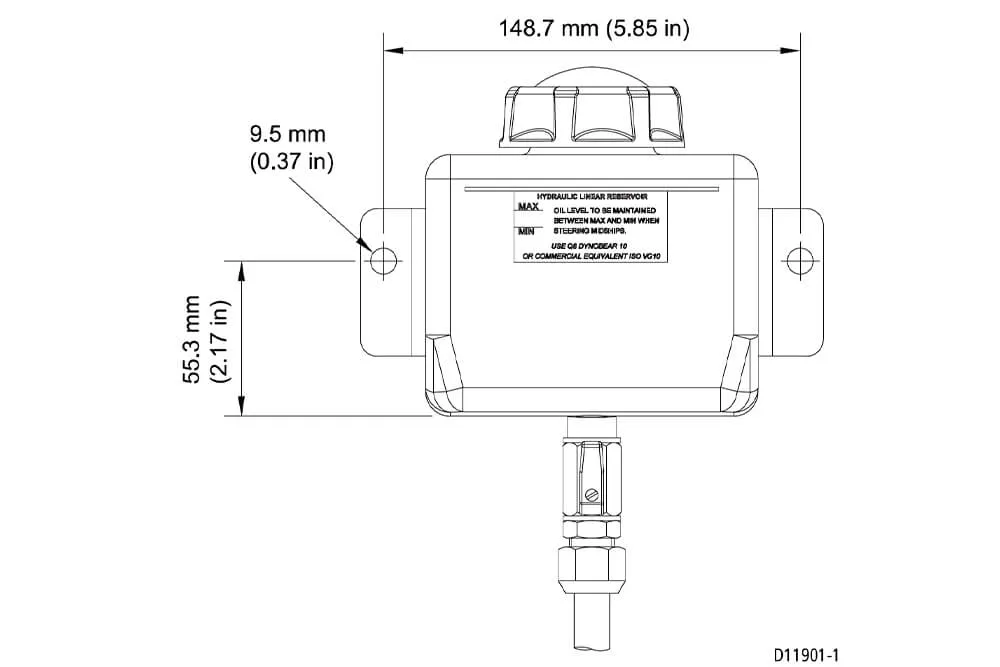

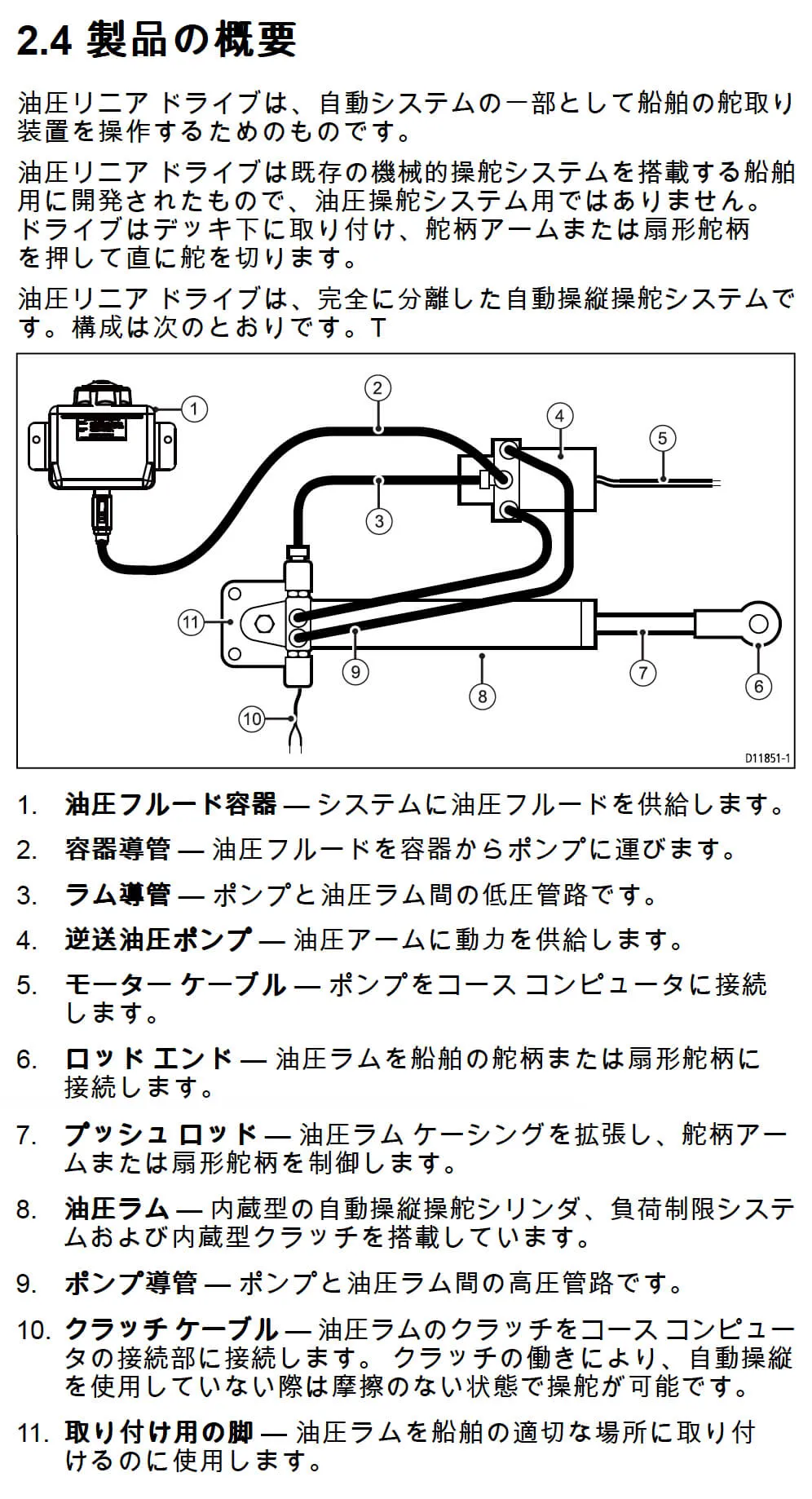

反転ポンプ、リザーバー、および油圧ラムで構成される自己完結型の油圧ステアリングシステムです。

油圧式リニア駆動ユニットは、独立したティラーアームを介してラダーストックに接続します。

  油圧式リニアドライブ|  レイマリン   油圧式リニアドライブ|  レイマリン
  油圧式リニアドライブ
ドライブタイプ タイプ2 タイプ3
品番 12V:E12207 24V:E12208 12V:M81202 24V:M81203
船舶の変位 22,000 kg 35,000 kg
ピーク推力 585 kg 1,200 kg
最大ストローク 254 mm 300 mm
ハードオーバーからハードオーバーへの時間 10秒 10秒
最大舵トルク 1,270 Nm 3,200 Nm

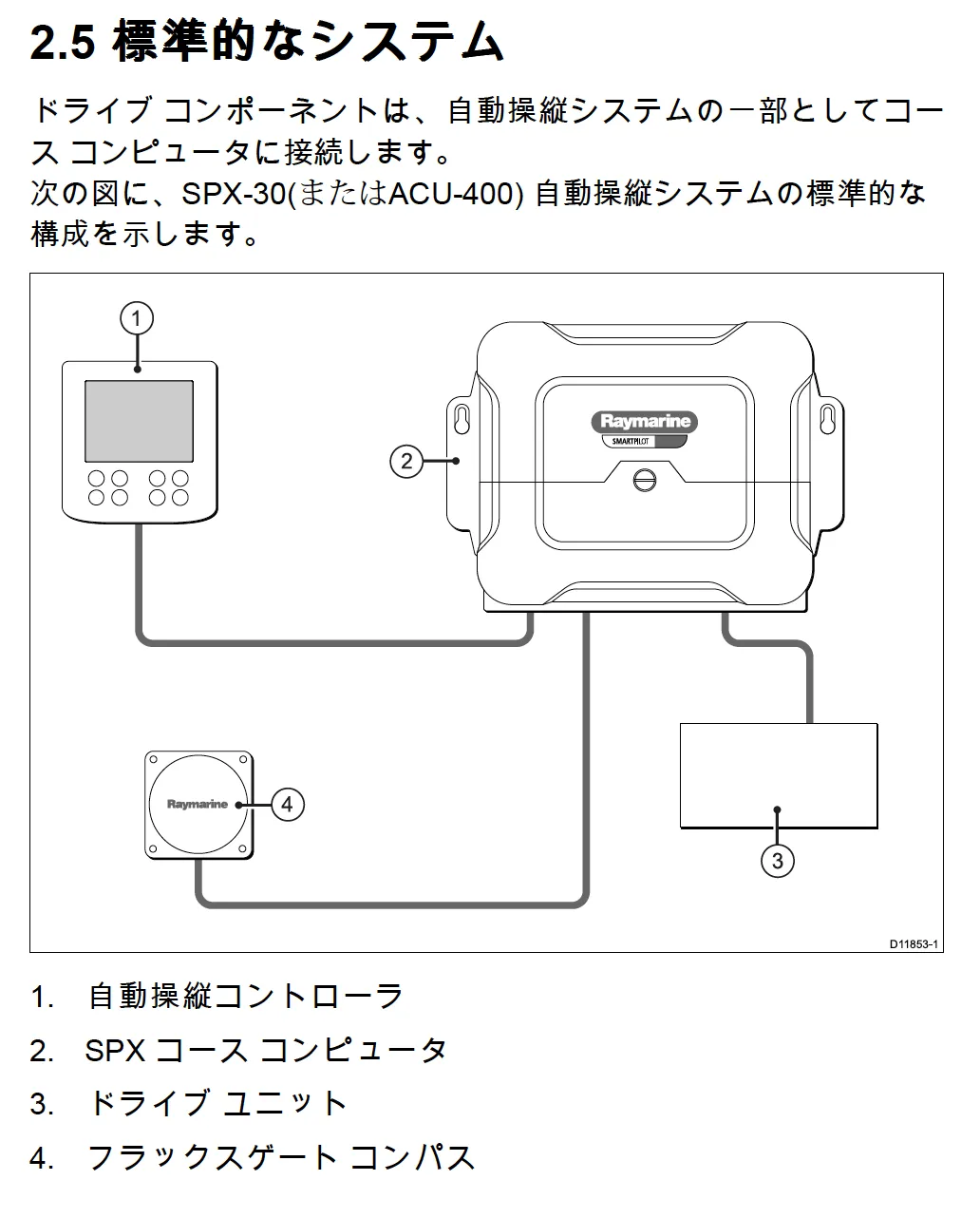

使用されるコアパック ACU-400 ACU-400
仕様

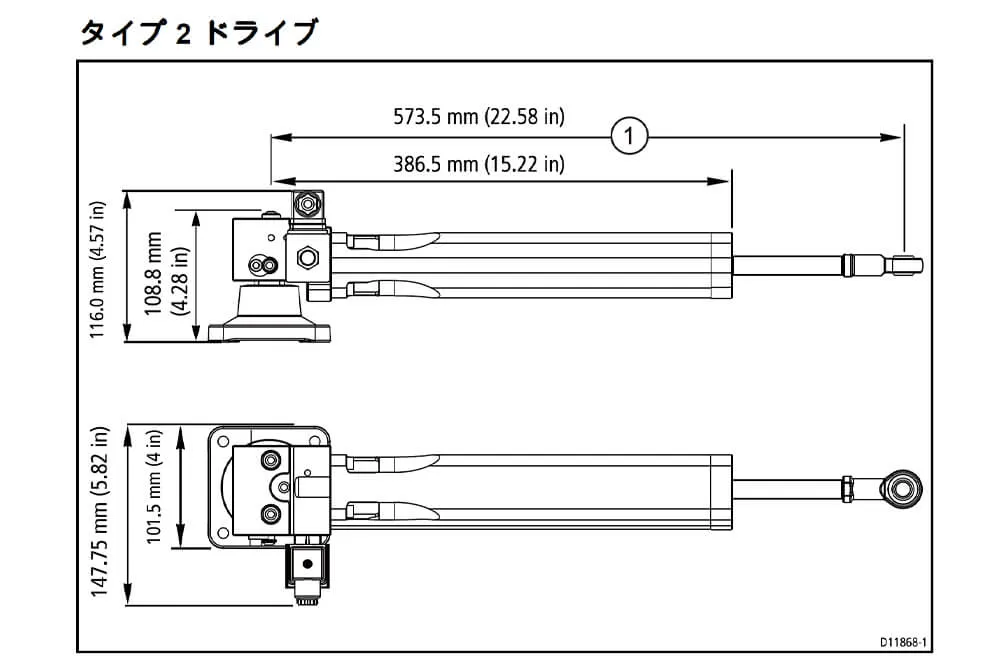

ドライブタイプ タイプ2
部品番号 12V:E12207
24V:E12208
船舶の変位 22,000 kg
ピーク推力 585 kg
最大ストローク 254 mm
ハードオーバーからハードオーバーへの時間 10秒
最大舵トルク 1,270 Nm
使用されるACU ACU-400
説明書 ▶ TYPE2 12V 油圧式リニアドライブ 日本語マニュアル.pdf

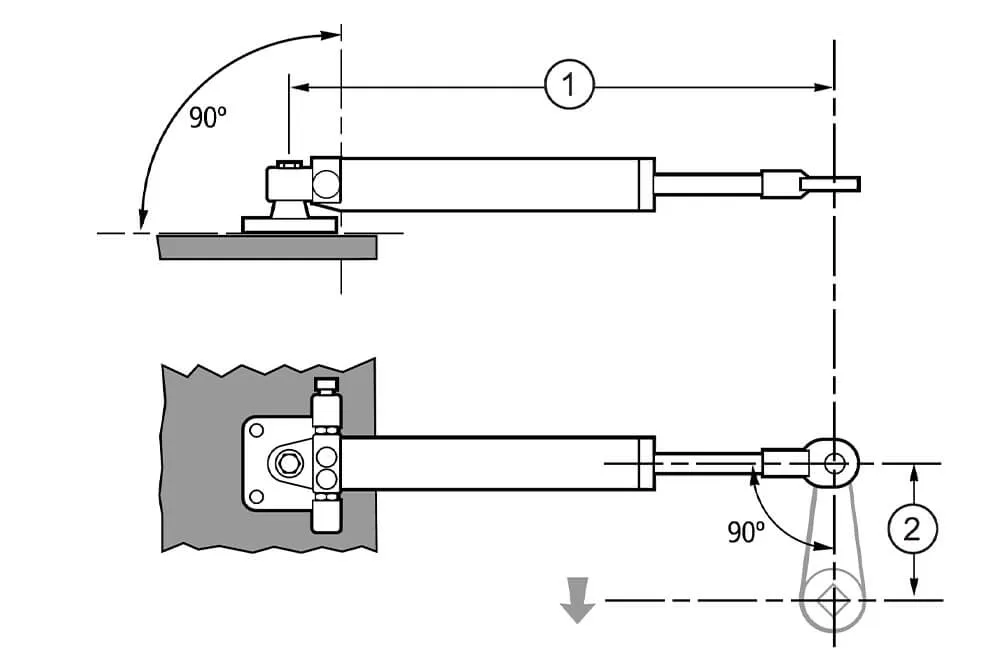

設置方法

TYPE2 12V 油圧式リニアドライブ

※ステアリングシステムメーカーの付属品が必要になる場合があります。

ラダーのステアリングシステムをバックドライブできる必要があります。

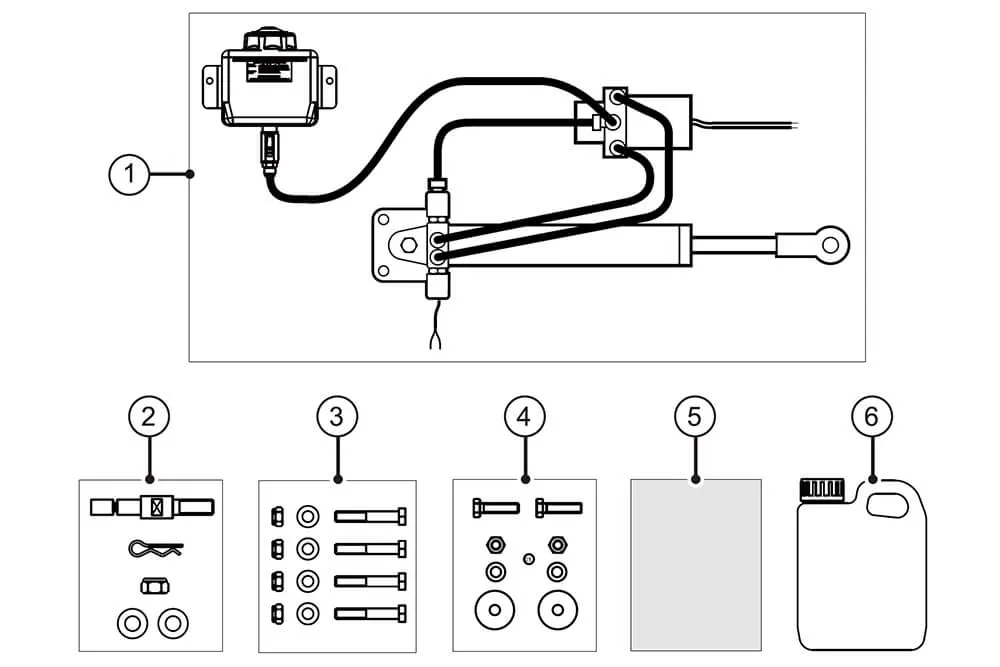

本製品の同梱物

本製品の同梱物

品番 同梱物
油圧リニアドライブのインストール 1
HS + 40セカンダリステアリングシステム 1
ジェネリックドライブ パッキングアッセンブリー 1
