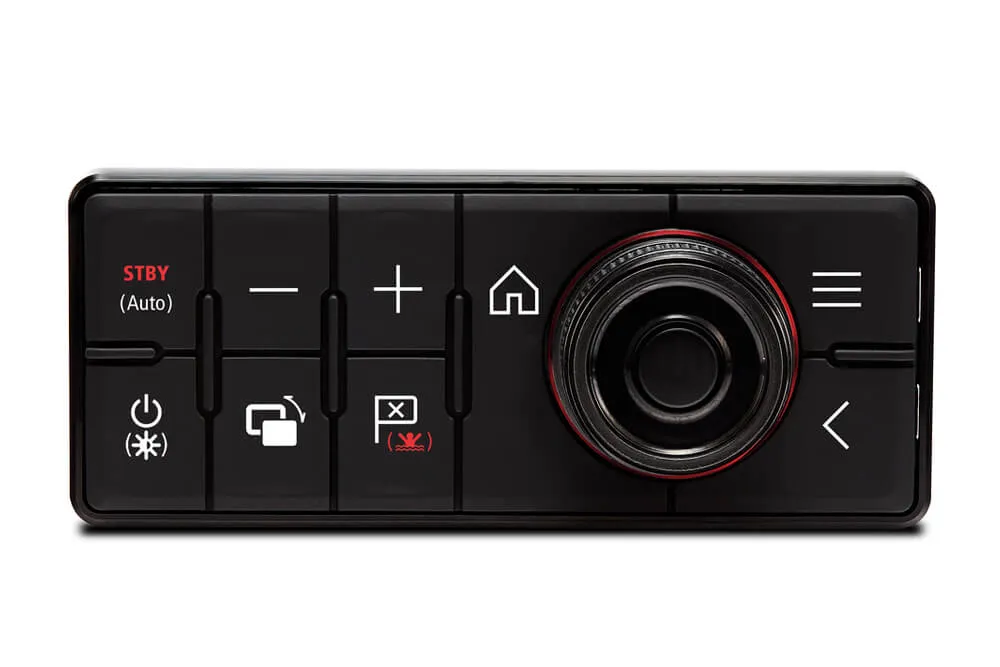

RMK-10(操作キーパッド)
品番：YTP702930
※どれを選んで良いか分からない方も問い合わせください。
¥ 101,900 (税抜)
製品情報:

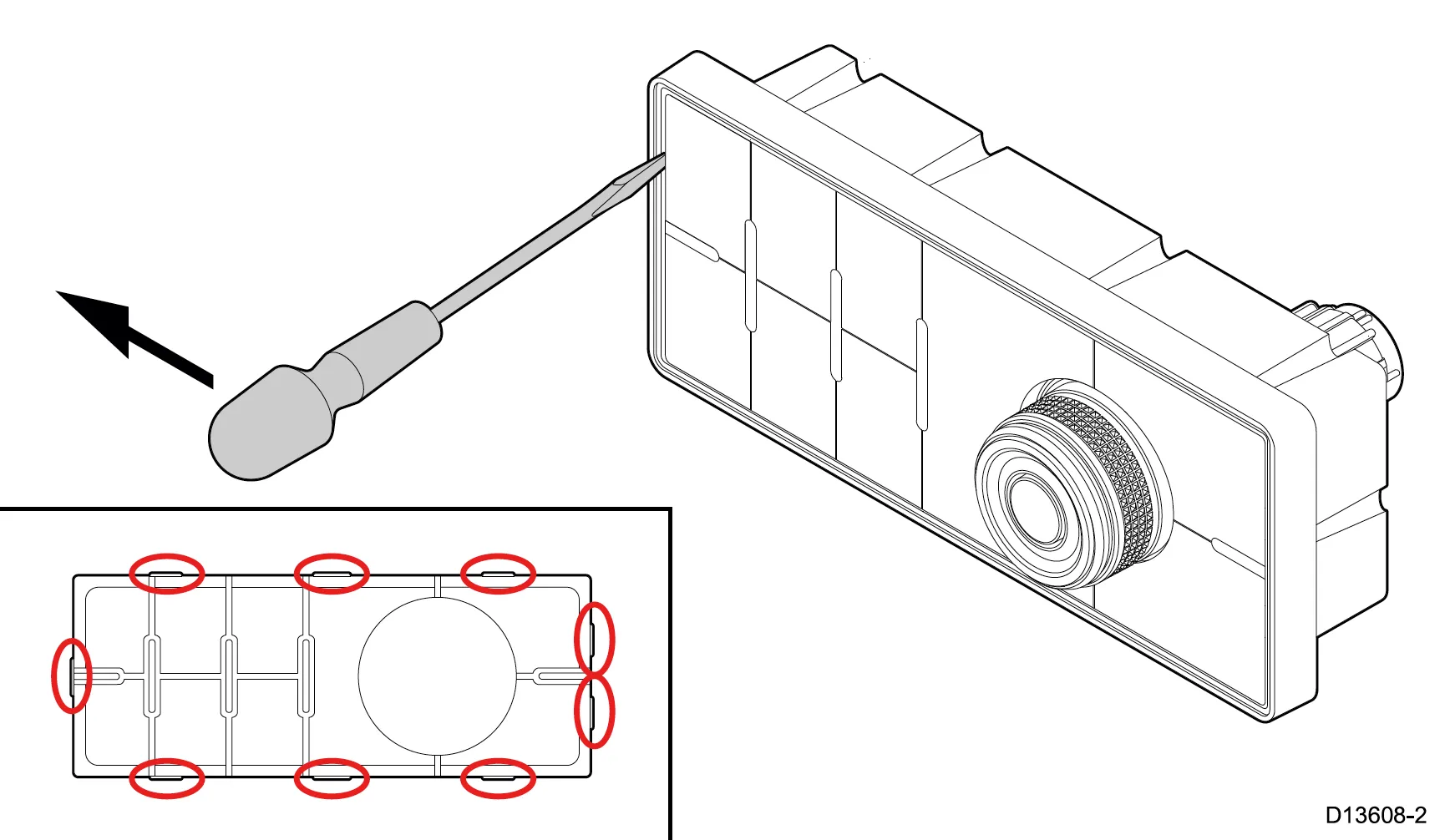

キーパッドマットの取り外し
RMK-10(操作キーパッド)
| 1.薄いフラットなドライバーを使用して、ドライバーの先端をキーパッドマットの端とキーパッドハウジングの間の隙間に、ロックタブの間に挿入します。 |
|---|
| 2.キーパッドマットを静かに持ち上げてキーパッドから離します。 |
| 3.取り外し中にキーパッドマットを曲げないように注意してください。 |

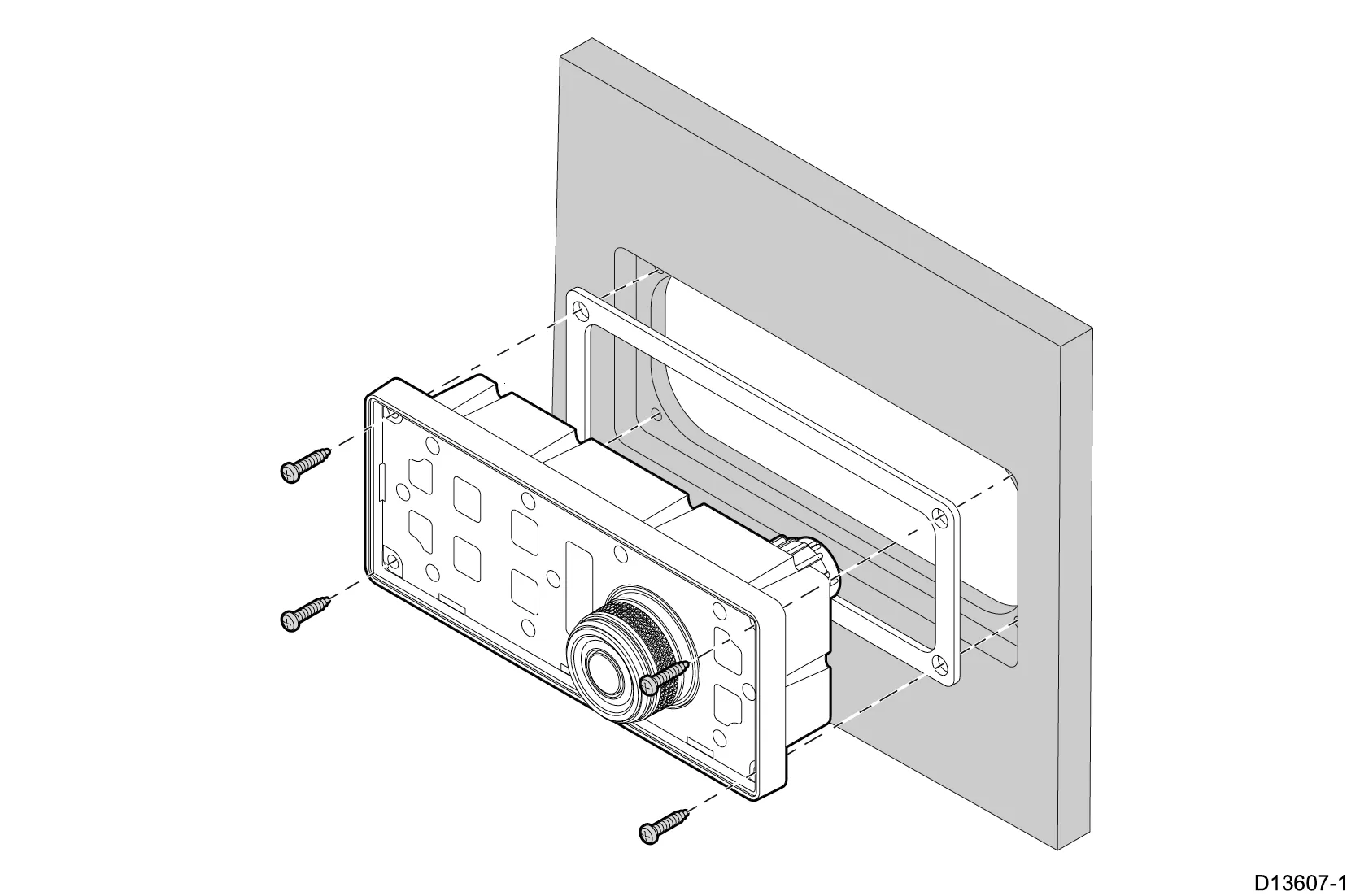

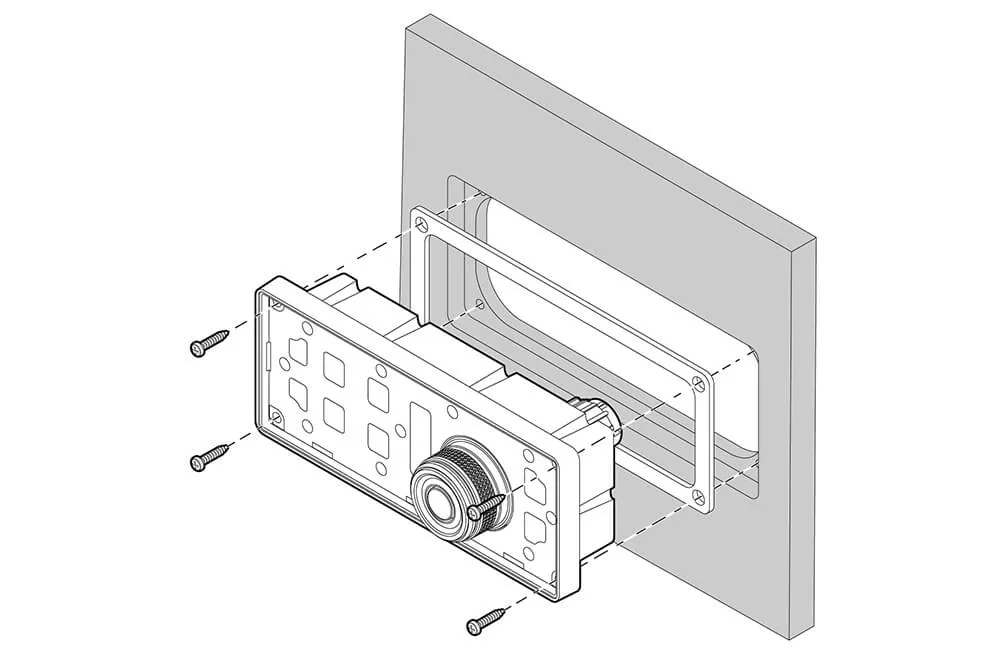

キーパッドをフラッシングマウント
RMK-10(操作キーパッド)
| 1.ユニットの選択した場所を確認します。パネルの後ろに適切な間隔を空けて、鮮明で平坦なエリアが必要です。 |
|---|

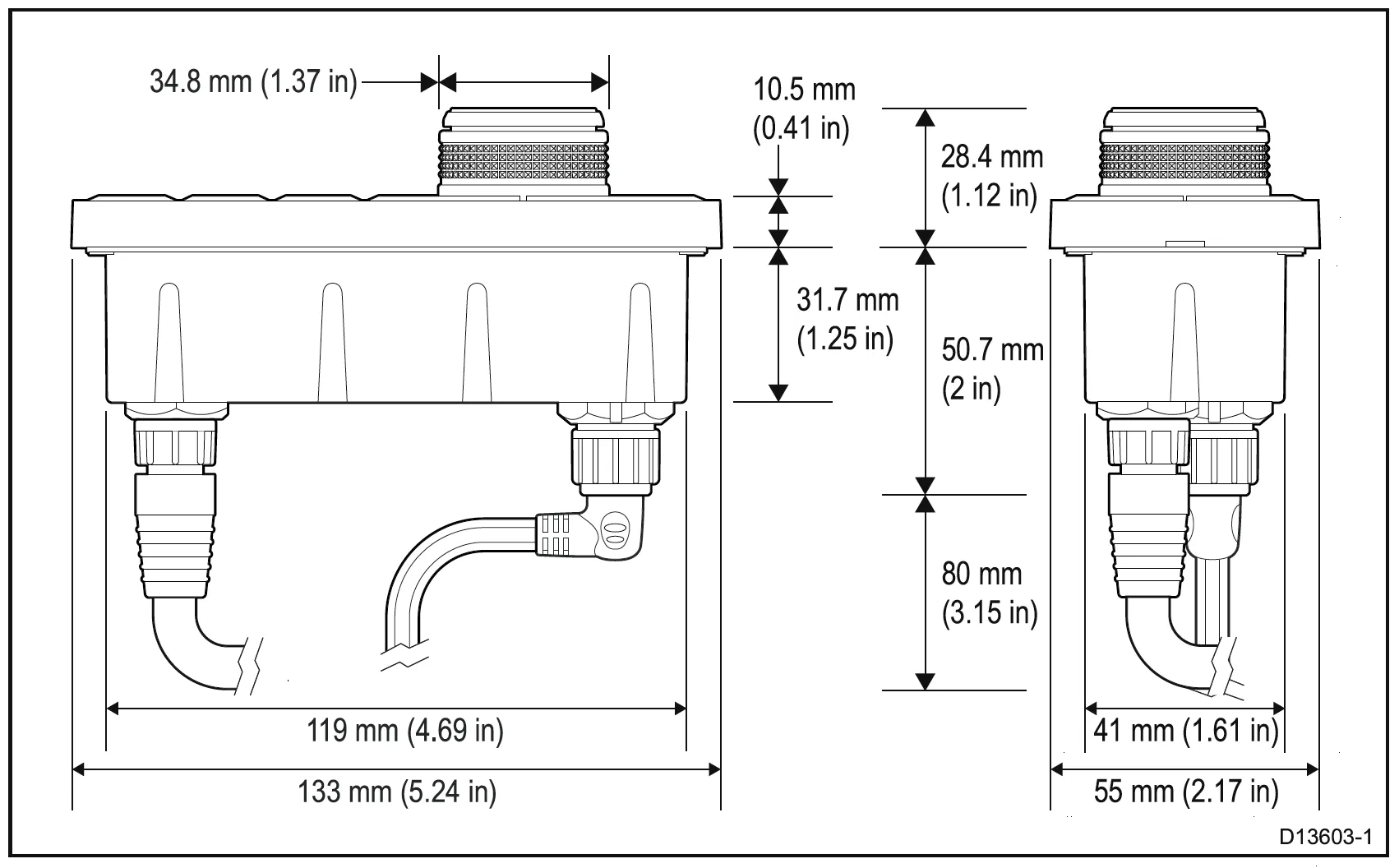

| 2.取り付け面を変更する前に、本書に記載されている寸法を参照して、装置とすべてのケーブルに十分なスペースがあることを確認してください。 |
| 3.マスキングテープまたは自己粘着テープを使用して、付属のマウントテンプレートを選択した場所に固定します。 |
| 4.取り付けテンプレートに示されているように4つの穴を開け、固定具を受け入れます。 |
| 5.適切な穴のこぎり（サイズと位置がテンプレートに示されています）を使用して、カットアウト領域の各隅に穴をあける。 |
| 6.適切な切断刃を使用して、切断線の内側の端に沿って切断します。 |
| 7.ルーターを使用して、Flush mount rebate行に従って、テンプレートに示されているように、指定されたリベート深度までリベートをカットします。 |
| 8.ユニットが取り外された領域に収まるようにしてから、粗いエッジを取り除きます。 |
| 9.付属のガスケットをキーパッドの背面に置き、取り付け穴の位置が合っていることを確認します。 |
| 10.該当するケーブルをユニットに接続します。 |
| 11.キーパッドをリベートに置き、付属の固定具を使用して固定します。 |

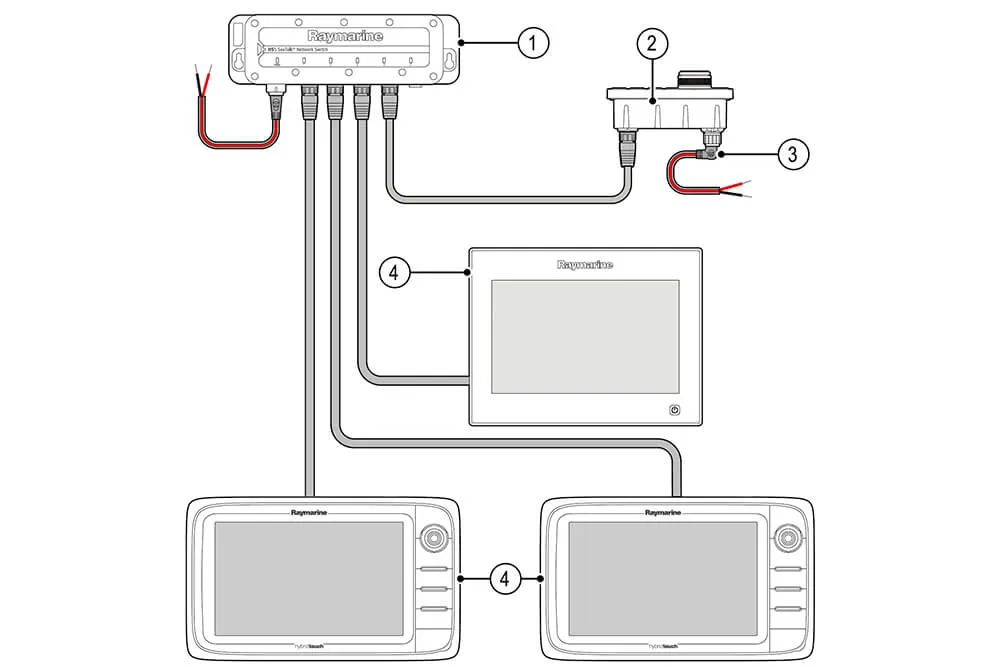

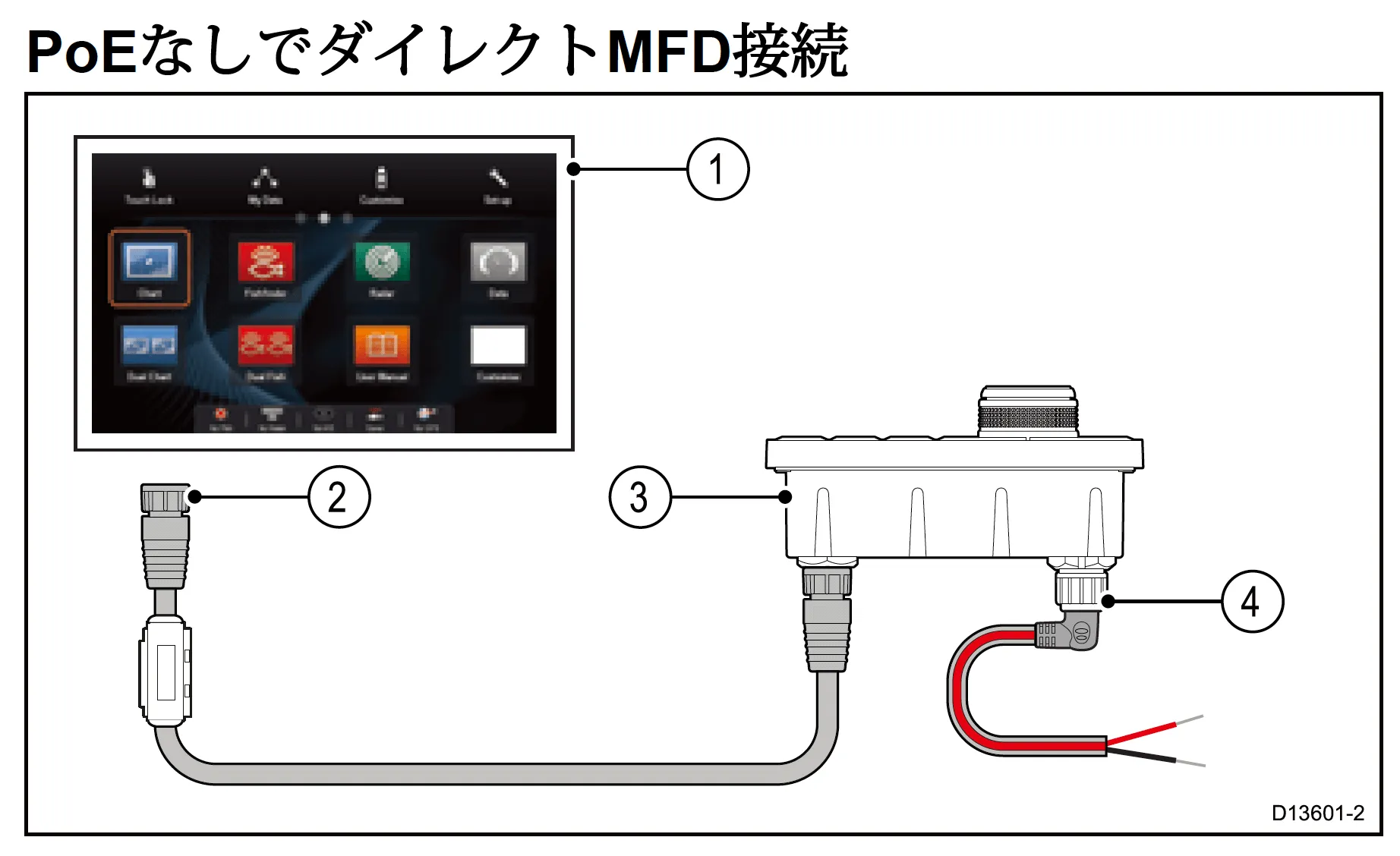

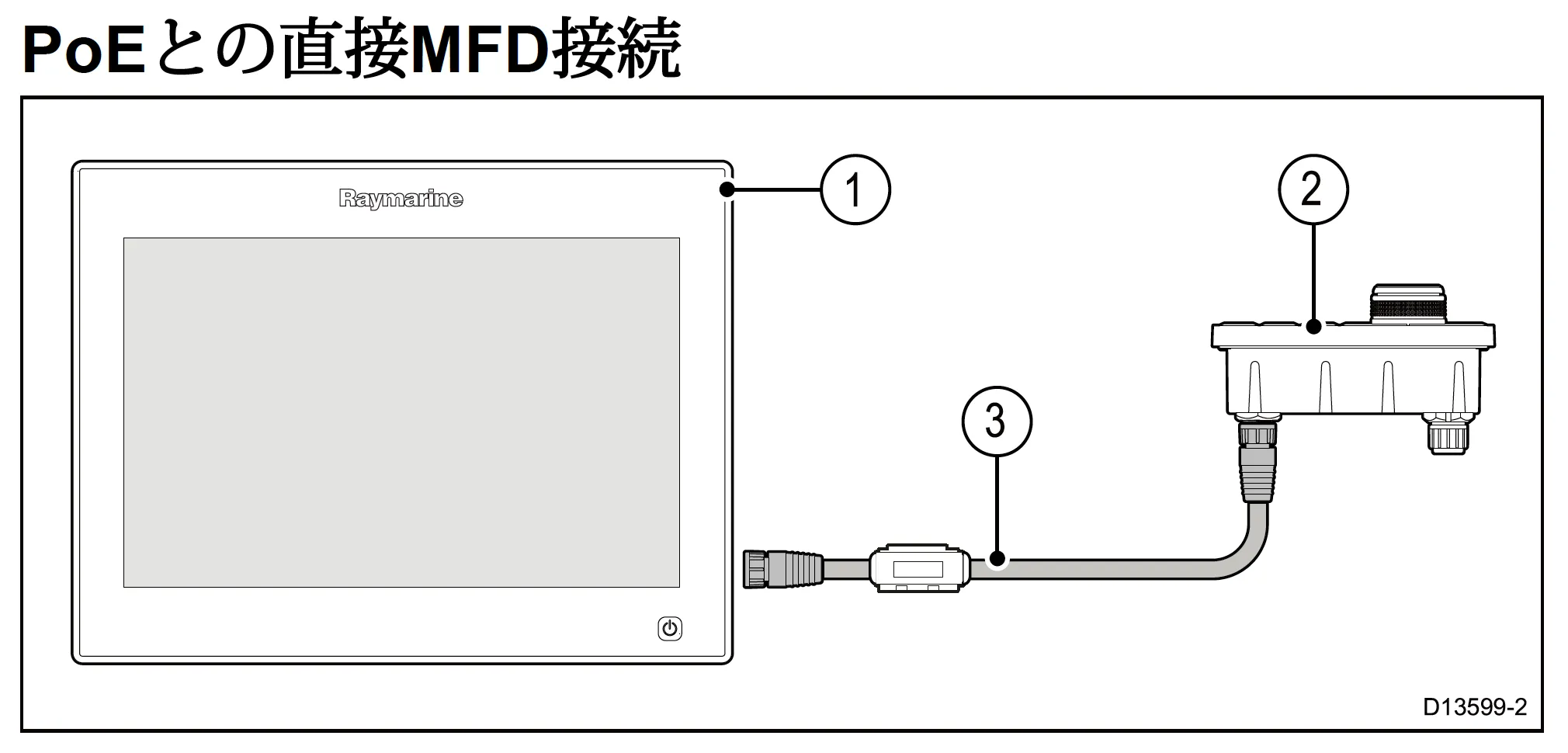

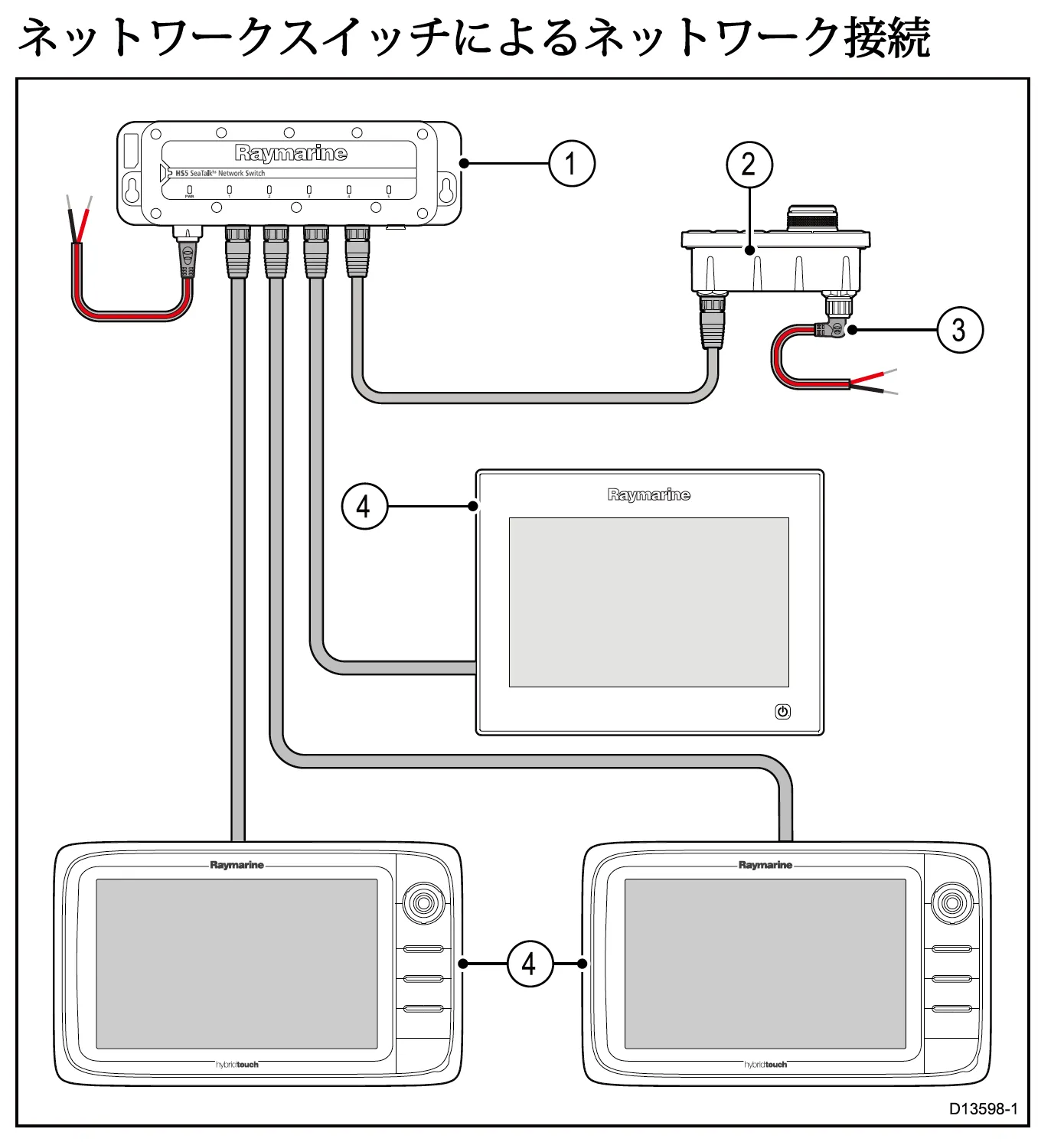

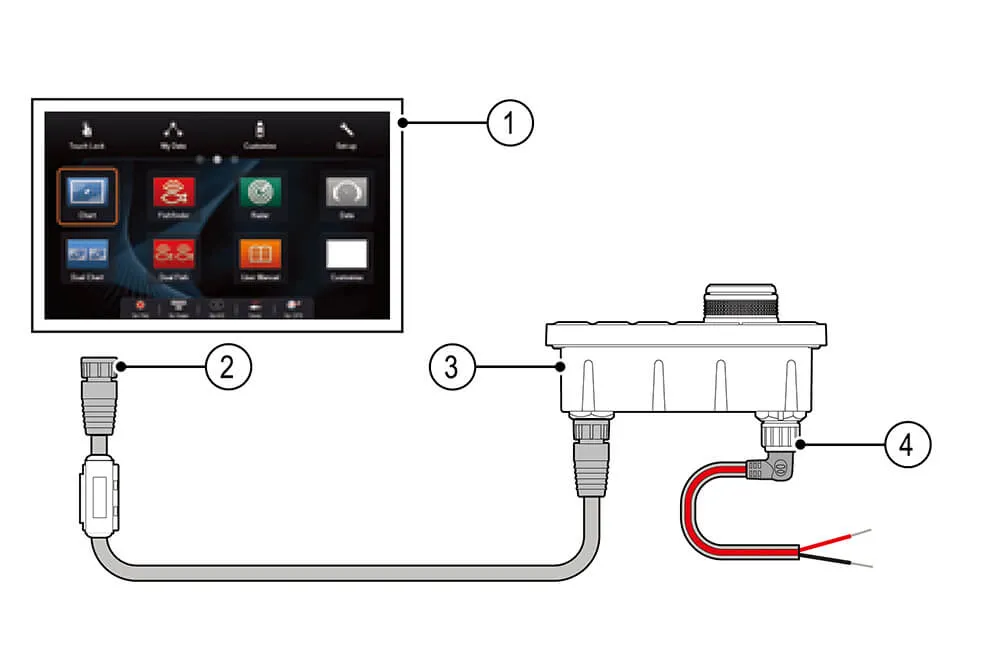

見本配線図
RMK-10(操作キーパッド)
本製品のスペック
本製品のスペック
| 同梱物 | |
|---|---|
| 電源電圧 | 12V/24V dc |
| 動作電圧範囲 | 9V〜32V dc |
| 消費電力 | 最大4W(キーパッド全灯時) |
| 動作時推奨温度 | -25℃〜+55℃ |
| 保管時推奨温度 | -30℃〜+70℃ |
| 相対湿度 | 最大93% |
| 防水性 | IPx6 & IPx7 |

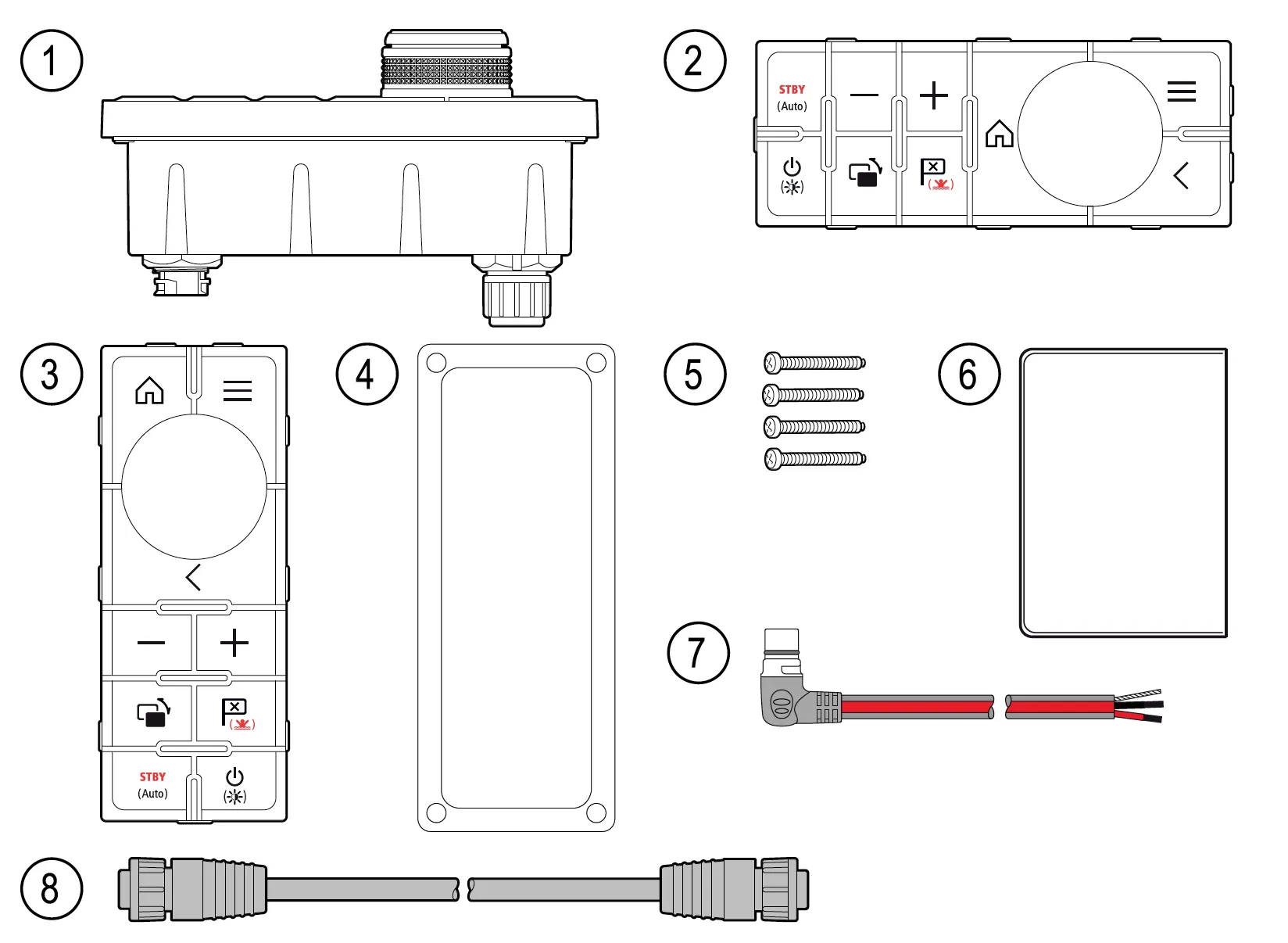

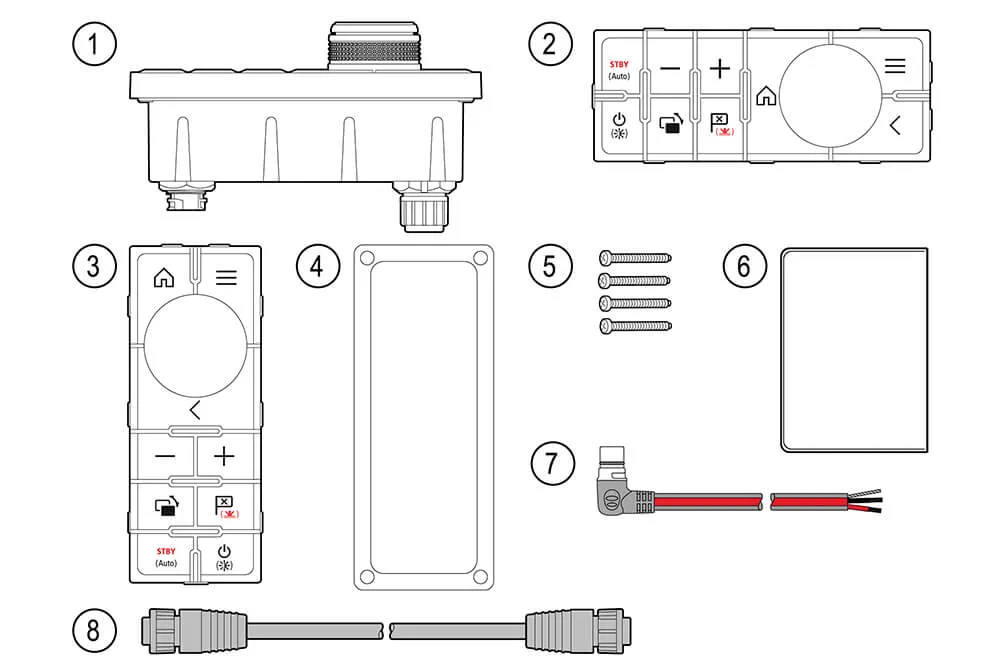

本製品の同梱物
本製品の同梱物
| 同梱物 | |
|---|---|
| RMK-10キーパッド | 1 |
| 横向き設置用キーパッドマット | 1 |
| 縦向き設置用キーパッドマット | 1 |
| ガスケット | 1 |
| 取り付けネジ | 4 |
| 直角電源ケーブル 2m(6.6ft.) | 1 |
| Raynet to Raynetケーブル 2m(6.6ft.) | 1 |
